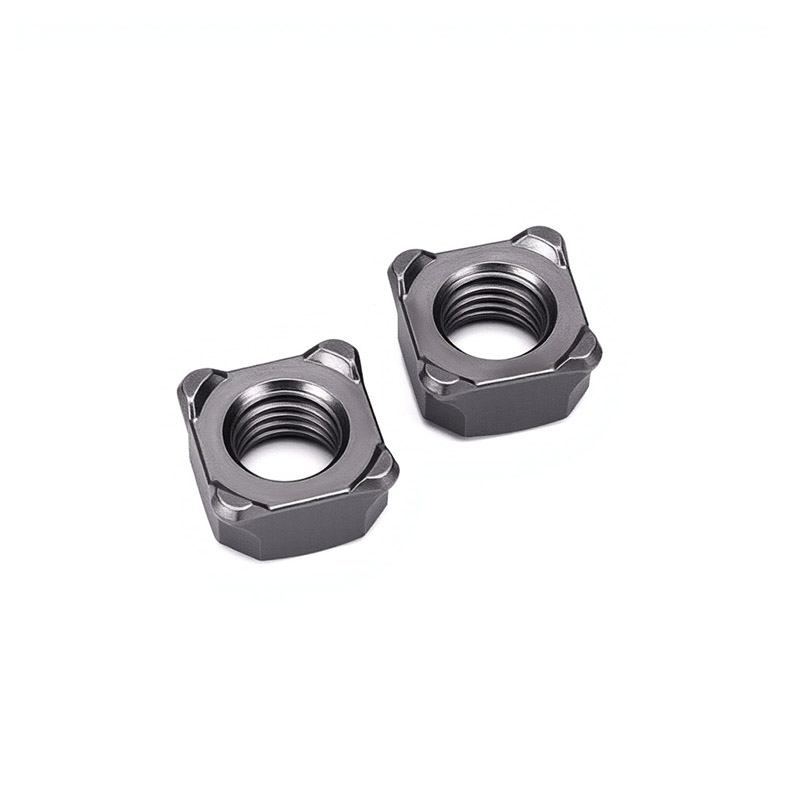

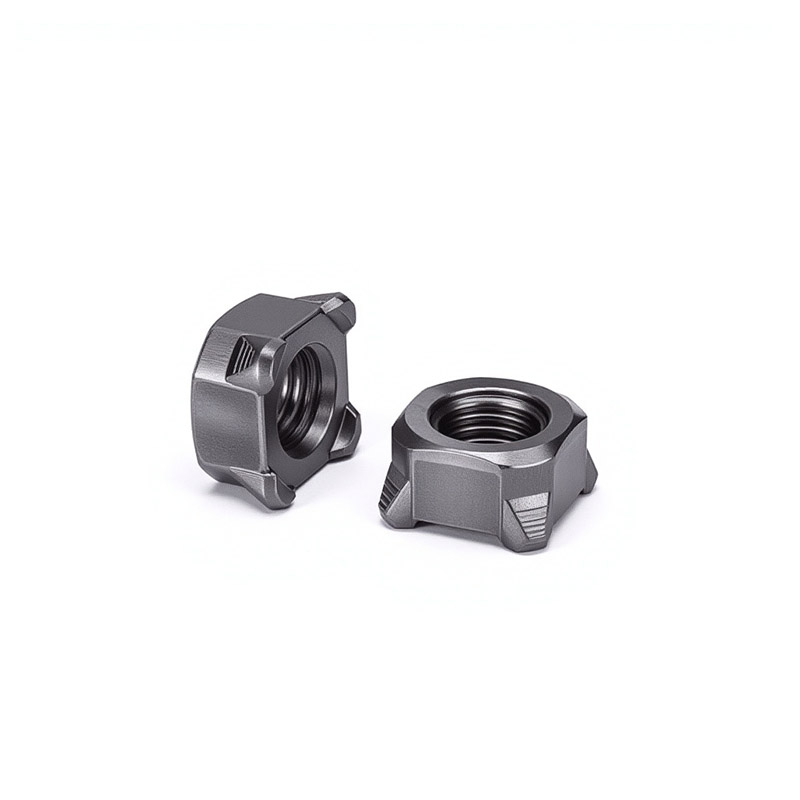

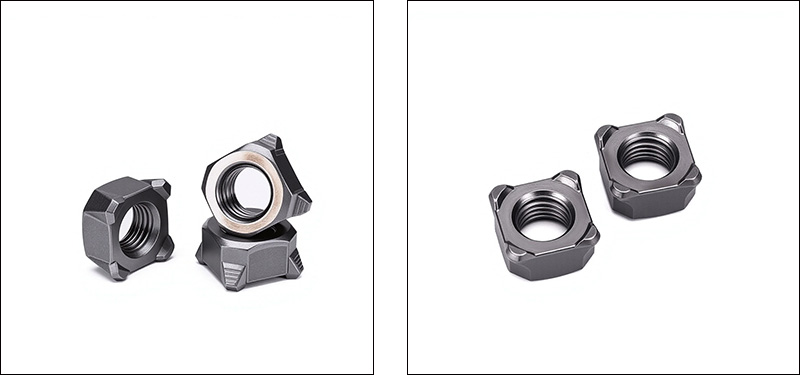

Навртки за заварување со квадратна проекција

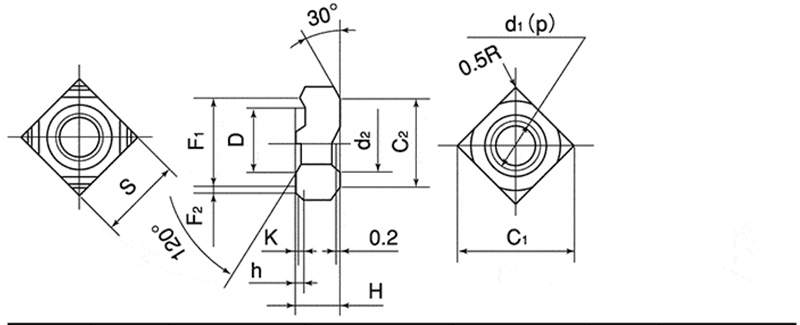

Структурни карактеристики

Квадратни навртки за заварување со проекција е квадратна навртка со повеќе проекции за заварување на дното. Неговиот структурен дизајн е центриран околу три клучни цели: доверливост на заварувањето, прецизно позиционирање и перформанси против вртење.

【1】 Квадратна основа

(1) Облик: Совршен квадрат со сите четири страни со еднаква должина и сите четири агли под прав агол. Може автоматски да спречи ротација кога ќе се вклопи во квадратната дупка на работното парче.

(2) Ширина на рабовите: На пример, M8 е 14 mm, M10 е 17 mm. Обезбедува доволно површина под притисок за да спречи заглавување на навртките во основниот материјал за време на заварувањето.

(3) Дебелина (висина): Обично 6 до 10 мм. Обезбедува доволна должина на заглавување на конецот за да обезбеди цврстина на поврзувањето.

【2】 Проект за заварувањедејства

(1) Количина: Дистрибуирана на симетричен начин со четири точки за да се обезбеди рамномерна струја и избалансирано јадро на заварувањето

(2) Позиција: На четирите агли на долната површина, блиску до работ, за да се подобри стабилноста на заварувањето

(3) Облик: сферична или конусна форма, со мазен врв

(4) Висина: 0,5 ~ 1,2 mm, за да се обезбеди близок контакт со основниот материјал

Ширина/дијаметар: Приближно 1,5 ~ 2,5 mm

【3】 Внатрешна нишка

(1) Спецификација на конец: метрички M4 до M16, Империјален #6 до 5/8″. Формира отстранлива врска со соодветните завртки.

(2) Точност на нишката: 6H (метричка), 2B (империјална). Обезбедува добро вклопување помеѓу навртките за заварување со квадратна проекција и завртката.

(3) Должина на конецот: Обезбедува доволна должина на зафаќање на конецот.

(4) Ориентација на конецот: Влезниот крај може да има гребени за лесно вметнување на завртките.

Најчесто поставувани прашања

(1) За каков метод на заварување се погодни навртките за заварување со квадратна проекција? Кои се параметрите?

Најчесто користен метод е Проекциско заварување со отпор. Како пример, земете го заварувањето на навртка од нискојаглероден челик M8 на челична плоча од 1,5 mm. Референтните параметри се: струја 8–11 kA, притисок на електродата 2,5–4,0 kN, фреквенција на заварување 8–15 циклуси (приближно 0,16–0,3 секунди).

(2) Со кои стандарди се усогласени вашите навртки за заварување со квадратна проекција?

Строго го следиме DIN 928 (германски стандард, најшироко користен во светот), ASME B18.1 (американски стандард) и GB/T 13681.2 (кинески национален стандард).

(3)Како да се обезбеди ефикасноста на заварувањето на навртките?

Сржта на перформансите на заварувањето е дека содржината на јаглерод треба да биде ≤ 0,25%. Спроведуваме спектрална анализа на секоја серија суровини за да се осигураме дека хемискиот состав е квалификуван. Во исто време, висината и обликот на испакнатините се строго контролирани во опсегот на толеранција.
