М8 квадратна заварена навртка

Xiaoguo® од Кина испорачува квадратна заварена навртка M8 што е достапна за тестирање на примерокот. Неговата квадратна форма го олеснува усогласувањето со системот за автоматско напојување на вибрирачки фиоки и е погоден за операции на склопување со голема брзина.

Модел:Q 371-1999

Испрати барање

Опис на производот

(1) Дефиниција на производ

Квадратната заварена навртка M8 е специјален прицврстувач со квадратна форма и четири заварувачки испакнатини на долните агли. Тој е трајно фиксиран на металниот лим преку заварување со отпорно место и обезбедува сигурна внатрешна дупка за навој за последователни врски со завртките. Оваа навртка е во согласност со стандардот DIN 928 и е една од најчесто користените спецификации на навртките за заварување во индустриите како што се автомобили, домашни апарати и земјоделски машини.

(2) ги спроведува стандардите

Квадратната заварена навртка M8 се произведува во строга согласност со стандардот DIN 928:2013-12. Овој стандард ги специфицира димензиите и техничките барања за квадратни заварени навртки со груб навој во опсег од M4 до M16 и фин навој во опсег од 8 mm до 16 mm. Оценката на производот е A. Стандардот DIN 928 бара челикот што се користи за заварените навртки да содржи содржина на јаглерод од ≤0,25% за да се обезбеди добри перформанси на заварувањето.

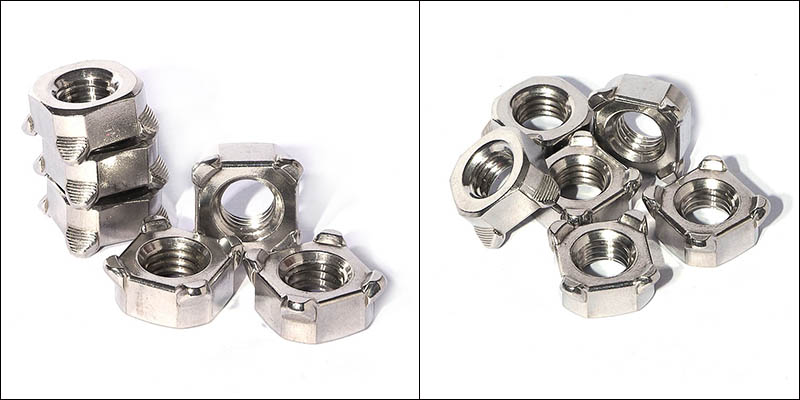

M8 Square Welded Nut

Параметри на процесот на заварување

Параметрите на заварувањето се основниот фактор за обезбедување квалитет на заварувањето. Параметрите за заварување за Квадратна заварена навртка М8 треба да се прилагодат според материјалот на основната плоча и неговата дебелина итн. Следниве се референтни параметри во типични работни услови:

(1) Струја на заварување

Препорачаната вредност е 5.000 - 8.000 А

За навртки со мала големина (како M4-M6), струјата може да се контролира во рамките на 3000 - 5000 A; за оние со средна големина (M8-M10), на пример, М8 квадратна заварена навртка, струјата на заварување е 5000 - 8000 А; за големи (М12 и погоре), потребни се 8000 - 10000 А

(2) Притисок на електрода

Препорачаната вредност е 2,5 - 4,0 kN

Притисокот треба да предизвика повеќекратните испакнатини да бидат подеднакво срамнети со земја за околу 1/3 пред да се примени напојувањето. Ако притисокот е превисок, испакнатите може да се израмнат предвреме; ако е премногу ниско, може да предизвика прскање.

(3) Време на заварување

Препорачаната вредност е 8 - 15 циклуси (приближно 0,16 - 0,3 секунди)

Времето на заварување е пократко од она на место за заварување на истата точка на заварување. Откако ќе го одредите соодветниот притисок и струја на електродата, прилагодете го за да добиете задоволителни точки на заварување.

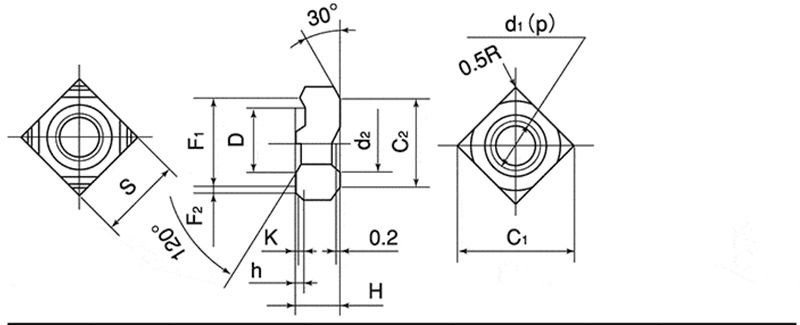

M8 Square Welded Nut

d	p	S		H		h		K	D
Номинален дијаметар	Теренот	Основна димензија	Толеранција	Основна димензија	Толеранција	Основна димензија	Толеранција	Основнадименсон(приближно)	Основна димензија	Толеранција
М4	0.7	9.0	0 на 0,2	3.2	±0,15	0.8	0 на 0,2	0.2	7.0	一0.1 一0.3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Инспекција на квалитет

За да се потврди јачината на заварувањето на навртките, мора да се изврши проверка на квалитетот по заварувањето. Главните методи вклучуваат:

(1) Тест на вртежен момент: вметнете ја соодветната завртка во заварената навртка и нанесете го наведениот вртежен момент користејќи вртежен клуч. Ако квадратната заварена навртка M8 не се ротира и точката на заварување не е скината, таа се смета за квалификувана.

(2) Тест на сила на истиснување: Нанесете аксијална сила на туркање на заварената навртка и запишете го максималното оптоварување на кршење со помош на универзална машина за тестирање. Фрактурата треба да настане во основниот материјал.

(3) Визуелна проверка: направете визуелна проверка за да видите дали навртките се навалени, дали се целосно во контакт со листот и дали има прскање или пукнатини. Во исто време, користете мерач блок за да потврдите дали конците се деформирани поради заварување.
