М8 Квадратна заварувачка навртка

Дали барате професионални сврзувачки елементи, најновиот M8 Square Weld Nut на Xiaoguo® може да биде вашиот идеален избор. Погоден е за задната страна на лимот. Кога поставувате надворешни сврзувачки елементи, нема потреба да ја допирате задната страна. Тој е особено погоден за куќишта од затворен тип.

Модел:Q 371-1999

Испрати барање

Опис на производот

Стандардни и клучни димензии

Квадратниот заварен орев М8 се произведува во строга согласност со стандардот DIN 928:2013-12. Овој стандард ги специфицира димензиите и техничките барања за квадратни навртки за заварување со крупни навои во опсег од M4 до M16 и фини навои кои се движат од 8 mm до 16 mm. Оценката на производот е А одделение.

Параметар	Вредност (мм)	Толеранција
Спецификација на конец	М8 × 1,25	-
Ширина на рабовите (s / sw)	14 мм	±0,3
Дијагонална ширина (е)	18 мм	±0,6
Вкупна дебелина (m1 / h)	6,5 мм	±0,3
Дијаметар на главата (dk)	12,8 мм	-
Висина на испакната точка	1,0 мм	±0,1
Агол на конкавна точка	45°	±5°

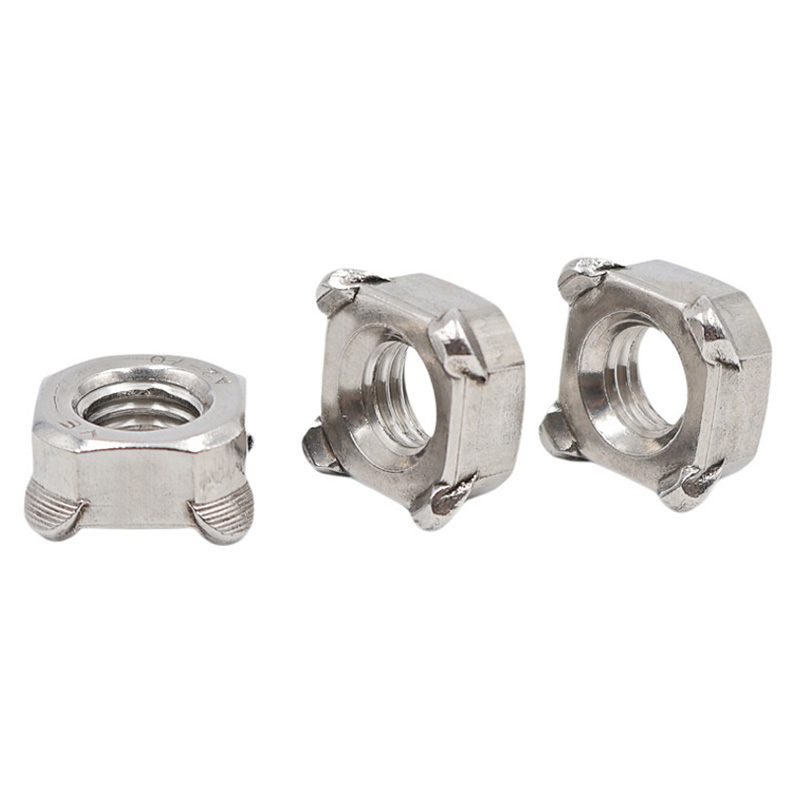

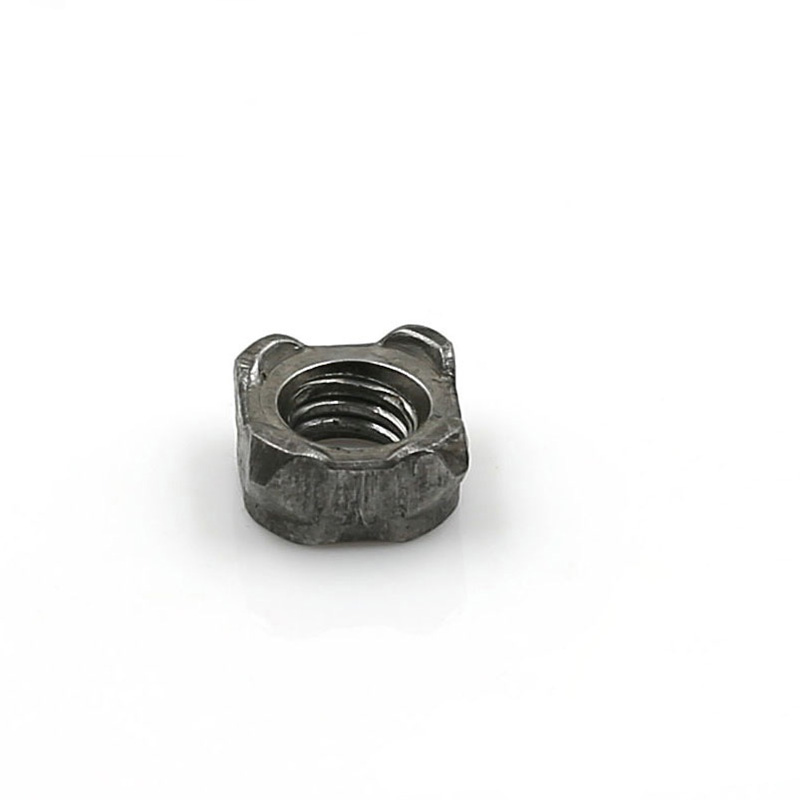

M8 Square Weld Nut

Структурен тип

Квадратната заварувачка навртка M8 е поделена на два вида врз основа на тоа дали има игла за позиционирање или не: тип без иглички и тип опремен со пинови.

(1) Непилотиран

Опис:

Квадратна форма, со ширина на спротивните страни 14 мм. Долната површина има четири хемисферични испакнатини за заварување рамномерно распоредени на четирите агли, без водечки иглички. Долната површина е рамна, со спецификација од M8 × 1,25 и прецизност од 6H.

Принцип на работа:

За време на заварувањето, позиционирањето се постигнува преку игличките за лоцирање на долната електрода или квадратните дупки на работното парче. Четирите испакнатини се топат истовремено за време на отпорното заварување, формирајќи еднообразно јадро на заварувањето.

Применливи сценарија:

Кога веќе има М8 квадратна навртка за заварување во квадратната дупка на работното парче или кога позиционирањето е сигурно,

може да се прифатат рачно или полуавтоматски техники за заварување.

Ова е погодно за апликации чувствителни на трошоци со мали барања за точност на позиционирање.

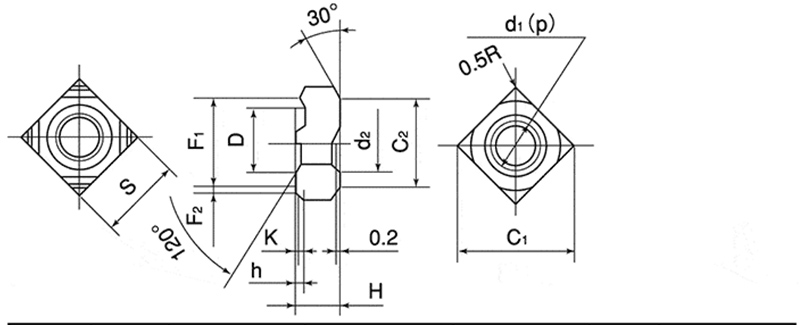

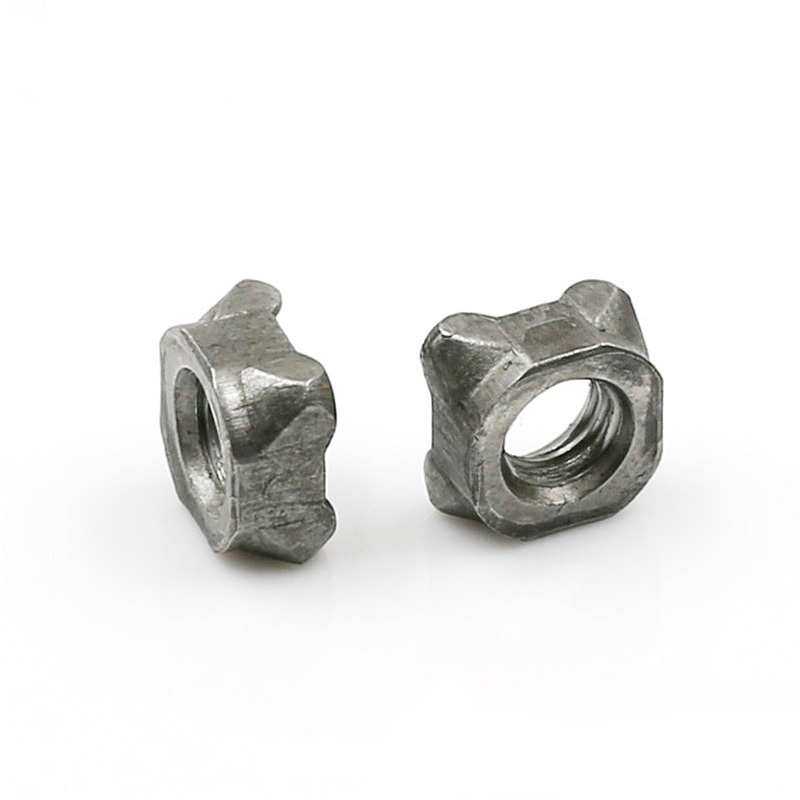

M8 Square Weld Nut

d	p	S		H		h		K	D
Номинален дијаметар	Теренот	Основна димензија	Толеранција	Основна димензија	Толеранција	Основна димензија	Толеранција	Основнадименсон(приближно)	Основна димензија	Толеранција
М4	0.7	9.0	0 на 0,2	3.2	±0,15	0.8	0 на 0,2	0.2	7.0	一0.1 一0.3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Пилотиран

Опис:

Обликот е квадрат, а ширината на спротивните страни обично останува на 14 мм. Присутни се четирите аглички испакнатини на долната површина заедно со централниот водич игла. Дијаметарот на водечката игла е типично 9,6 mm или 11,6 mm (во зависност од барањата на клиентите). Висината на водечката игла е 1,5mm, 2,0mm или 2,5mm, што одговара на дебелината на основниот материјал. Конецот е M8 × 1,25, со прецизност од 6H.

Принцип на работа:

Водечката игла е вметната во претходно издупчената дупка за позиционирање на работното парче за да се постигне прецизно позиционирање и да се спречи поместување на квадратната навртка за заварување M8 за време на заварувањето. Во исто време, иглата за водење исто така ефикасно ги блокира прскањата за заварување да влезат во дупката со навој до одреден степен.

Применливи сценарија:

Автоматска линија за заварување со робот (со високи барања за позиционирање)

Кога работното парче нема квадратни отвори и е поставено исклучиво со кружни дупки

Апликации каде што згура за заварување треба да се спречи да ги блокира конците
