Навртка DIN 1804

Кинескиот снабдувач и производител Xiaoguo® е специјализиран за навртка DIN 1804 што може повторно да се користи. Производот нуди висока исплатливост и може ефективно да ги намали трошоците за одржување на долг рок. Доколку ги купите навртките Bulk DIN 1804, ќе добиете поповолна цена.

Испрати барање

Опис на производот

Алатки за инсталација

Иако навртката DIN 1804 има едноставна структура, правилната инсталација е клучот за обезбедување на неговите перформанси за заклучување.

(1) Основна алатка: клуч од типот на кука (мора да се користи), заедничкиот стандард е DIN 1810.

Постојат различни форми:

1) Фиксен тип со подигнат нос: Во согласност со стандардот DIN 1810, таа е најшироко користена стандардна опција.

2) Тип со шарки/прилагодлив: Една алатка покрива повеќе спецификации, погодни за ситуации со променливи работни услови.

3) Тип на комплет: како што е комплет од 8 парчиња, кој содржи различни спецификации, што го олеснува централизираното управување и употреба.

(2) Помошни алатки: Вртежен клуч: за да се обезбеди прецизна контрола на силата на блокирање, многу клучеви од типот на кука се дизајнирани со квадратни јазични интерфејси кои можат да се поврзат со вртежни клучеви. (3) Додатоци против олабавување: За да се постигне ефект против олабавување, навртката мора да се спои со соодветниот уред против олабавување, како што е мијалник за заклучување или лепило за заклучување на конецот.

DIN 1804 Nut

Чекори за инсталација

(1) Подготовка пред инсталацијата

Потврдете ги спецификациите: Осигурете се дека спецификацијата на навојот на навртката DIN 1804 е конзистентна со онаа на вратилото.

Инспекција за чистење: Темелно исчистете ги вратилото, навоите на навртките и површините за спојување на клучевите и проверете дали има гребнатини или оштетувања.

Потврдете ја носечката површина: за време на монтажата, страната на навртката со ситно обработената површина мора да биде свртена кон лежиштето или крајната страна на работното парче.

(2) Почетно затегнување

Рачно вметнување: Однапред порамнете ја навртката со крајот на вратилото, а потоа вметнете ја со рака за 2 до 3 вртења.

(3) Уред против олабавување

Инсталирајте ја мијалникот за заклучување според шемата против олабавување (внатрешниот јазик треба да се усогласи со отворот за клучеви на вратилото) или нанесете го лепилото за заклучување на конецот.

(4) Конечно затегнување

Внимателно вметнете го испакнатиот нос на клучот за куката во жлебот на навртката (забележете дека поаѓајќи од спецификацијата M45x1.5, навртката има 6 жлебови и треба да примените сила порамномерно)

(5) Заклучување и потврда

Употреба на механичко противолабавување (прстен за заклучување): Откако ќе ја затегнете навртката, свиткајте го надворешниот јазик на прстенот и вметнете го во кој било отвор на навртката за да постигнете механичко заклучување.

Користете хемиско средство против олабавување (лепило за заклучување на конецот): нанесете го по чистењето на конците и пред затегнување и почекајте да се зацврсти.

Завршна проверка: Користете вртежен клуч за повторно да го проверите вртежниот момент.

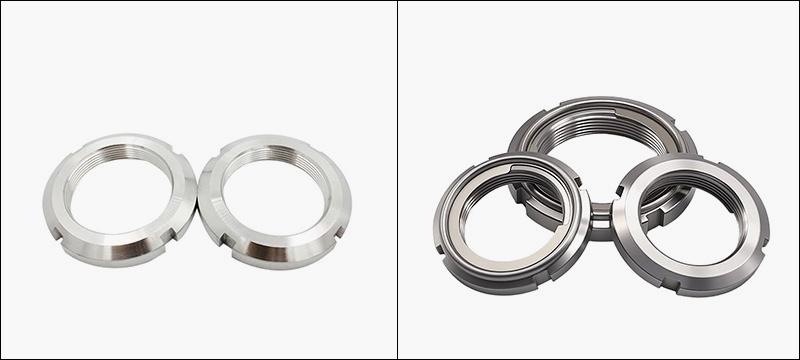

DIN 1804 Nut

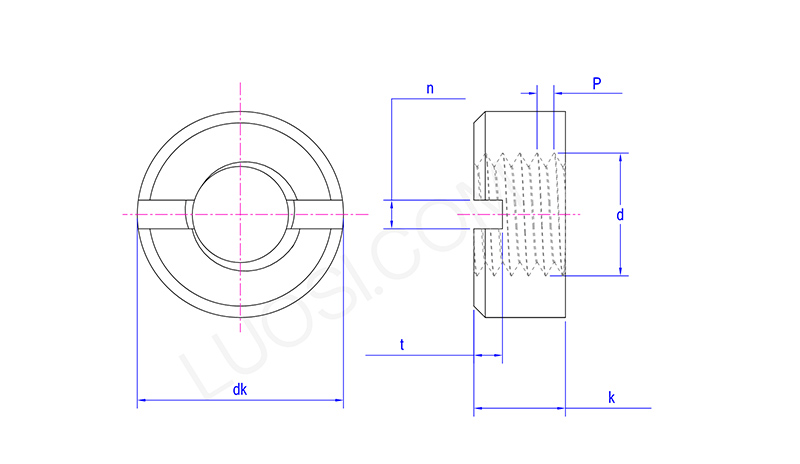

Пон	М3.5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
к мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
т макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Инструкции за инсталација

(1) Не мешајте ги носечките површини: проверете дали фино обработената d3 површина е во близок контакт, а грубата површина е свртена кон правецот на работа на алатот.

(2) Вредноста на вртежниот момент е од клучно значење: претерано висок вртежен момент може да ги оштети навоите или да предизвика деформирање на вратилото; недоволно високиот вртежен момент резултира со недоволна сила на претходно затегнување, што ја прави навртката DIN 1804 склона кон олабавување.

(3) Правилна употреба на алатите: Уверете се дека големината на приклучниот клуч точно одговара на надворешниот дијаметар на навртката за да избегнете оштетување на отворот.

(4) Треба да се земе предвид силата на предоптоварување: Кога се користи за носење предоптоварување, неопходно е прецизно да се постави силата пред оптоварување со помош на професионални методи.

(5) Редовна проверка: За време на првичното работење на опремата или по големи поправки, неопходно е да се вршат редовни проверки на статусот на заклучување на навртките за да се спречи олабавување.
