Навртка за заклучување на лежиштето

Навртката за заклучување на лежиштето China Xiaoguo® има прецизно дизајниран отвор што создава многу фин аксијален клиренс кога компонентите на лежиштето се монтираат заедно, со што се постигнува оптимална состојба на парење. Процесот на производство на навртките за заклучување на лежиштата произведени од фабриката во Кина е исклучително прецизен.

Испрати барање

Опис на производот

Како да изберете соодветна големина?

За да се осигурате дека навртката за заклучување на лежиштето може да се користи правилно, се препорачуваат следниве точки за избор:

(1) Одредете ја спецификацијата на конецот: Ова е примарен предуслов. За метрички системи, погледнете ја вредноста М; за царски системи, се однесуваат на инчи. [Забелешка: Овој производ користи исклучиво завртки со фино навој. При изборот, проверете го чекорот (како што е M16×1,5) за да избегнете избирање на спецификацијата со груб навој.]

(2) Проверете ги клучните димензии: проверете го надворешниот дијаметар (dk) и дебелината (m) за да се осигурате дека навртката има доволен простор за инсталација во опремата.

(3) Дефинирајте стандарди: Јасно наведете ги стандардите на производот, како што се „Национален стандард GB/T 812“ или „Германски стандард DIN 981“, за да се осигурате дека сите димензии ги имаат потребните толеранции и точности.

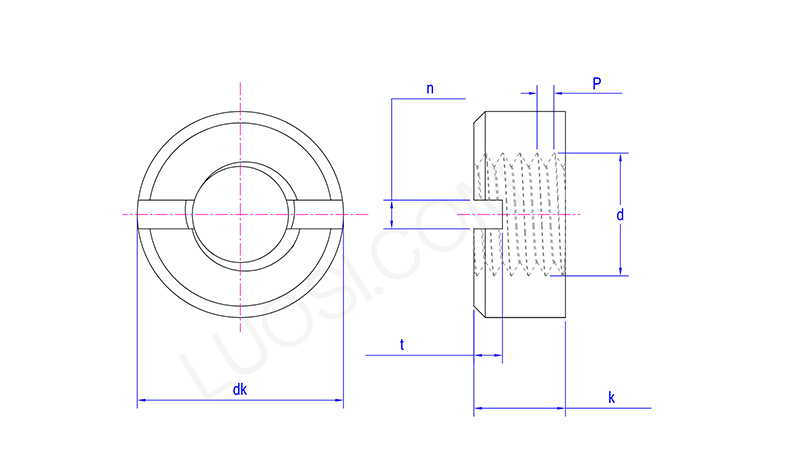

Bearing Lock Nut

Пон	М3.5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
к мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
т макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Детално објаснување на клучните параметри

При изборот на големината на навртката за заклучување на лежиштето, обрнете особено внимание на следниве клучни параметри:

(1) Спецификација на конецот (D×P): Ова го означува номиналниот дијаметар (D) и чекорот (P) на конецот.

На пример, во M16×1,5, M16 го претставува номиналниот дијаметар од 16mm, а 1,5 го претставува теренот од 1,5mm.

(2) Надворешен дијаметар (dk): Максималната надворешна димензија на навртката, која го одредува минималниот простор потребен за инсталација.

(3) Дебелина (m): аксијалната висина на навртката, што влијае на раката и силата на силата на блокирање.

(4) Број на отвори (n) / Ширина на отворот (б) / Длабочина на отворот (t): Геометриски параметри за процепите, кои мора да одговараат на димензиите на соодветните професионални алатки (закачен клуч и иглички за отворање/подлошки за држење).

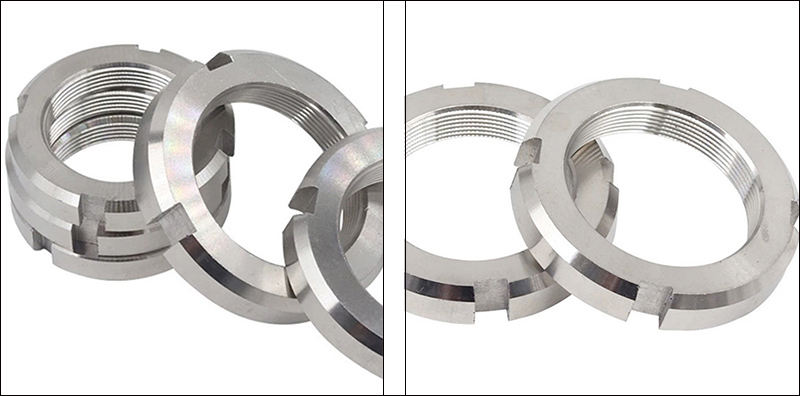

Bearing Lock Nut

Брза референца за заеднички спецификации

Еве неколку најчесто користени стандардни податоци за спецификации:

Земете ја навртката за заклучување на лежиштето GB/T 812-1988 (Метричка) како пример:

Спецификација на конец: D×P	Надворешен дијаметар: dk (mm)	Дебелина: m (мм)	Број на слотови: n	Длабочина на отворот: t (мм)
М10*1	22	8	4	2.6
М12*1,25	25	8	4	2.6
М14 * 1,5	28	8	4	2.6
М16*1,5	30	8	4	3.1
М18*1,5	32	8	4	3.1
М20*1,5	35	8	4	3.1

Избор и употреба

(1) Конзистентност на конецот: Сите навртки за заклучување на лежиштето се опремени со завртки со фино навој. Ве молиме проверете го чекорот за да избегнете забуна со завртките со груб навој.

(2) Дополнителни алатки: Процесот на расклопување и склопување бара употреба на специјален клуч во облик на кука.

(3) Додатоци против олабавување: за да се постигне ефект на заклучување, тие мора да се користат заедно со мијалници (како GB/T 858) или отворени иглички.

(4) Технички цртежи: Кога дизајнирате, ве молиме секогаш да се повикувате на најновата верзија на соодветните стандардни технички цртежи или спецификации на производот.
