Груб пол двојни столпчиња со фин чекор

Грубите двојни столпчиња со тенок чекор се погодни за сценарија за кои е потребно поврзување со висока јачина и прецизност. Густата прачка го подобрува држењето, додека фината нишка обезбедува цврсто и стабилно вклопување. Фабриката Xiaoguo® има голема количина на залиха на залиха.

Испрати барање

Опис на производот

Грубите двојни нишки со фин чекор е релативно дебела метална прачка со фини нишки на двата краја. Доаѓа во широк опсег на спецификации, со дијаметри на конецот кои се движат од неколку милиметри до десетици милиметри, а должината може да се избере и според реалните потреби.

Карактеристики на производот

Карактеристиката на грубите двојни столпчиња со тенок чекор е грубата структура на прачките. Во споредба со обичните столпчиња, крупните шипки можат да ја подобрат вкупната цврстина и цврстина и со помала веројатност да се деформираат кога се подложени на тешки товари. Чекорот на конците со фино навој е мал, а јазот помеѓу секое вртење на конецот е помал. Кога е свртен, може да создаде поголемо триење и помала е веројатноста да се олабави откако ќе се затегне.

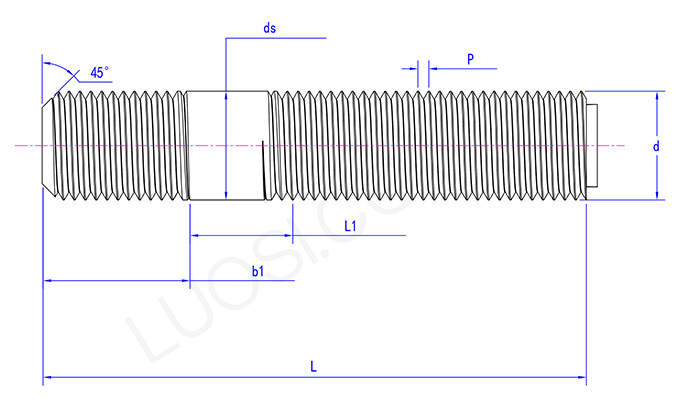

параметри

Rough pole double studs with fine pitch

Апликации

Двојна обетка на груб столб со фин чекор почесто се користи во индустриите како што се механичкото производство, воздушната и прецизните инструменти. Составување опрема со висока прецизност во механичкото производство; Фиксирани компоненти на авиони во воздушната област; Во производството на прецизни инструменти, за да се обезбеди стабилност на деловите, овој тип на обетка е секогаш потребен за да се гарантира сигурноста и стабилноста на поврзувањето.

Двојните навртки со груби столбови со фин чекор се користат за фиксирање на клучните компоненти на големата механичка опрема. Во фабриките често се инсталира и користи голема механичка опрема како што се тешки машински алати и големи компресори. За да ја монтирате вретената кутија на тешката машинска алатка, зашрафете го едниот крај од обетката во дупката со навој на лежиштето на машинскиот алат и поминете го другиот крај низ отворот за инсталација на кутијата за вретено, а потоа зашрафете ја навртката.

Параметри на производот

Пон	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds макс	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
дс мин	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
б1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 мин	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Овие груби столбови со двојни столпчиња се користат за производство и монтажа на мувла. Во индустријата за производство на калапи, при изработка на калапи за инјектирање, калапи за леење и сл., тие се користат за фиксирање на различните модули на калапи. Поврзете ги горните и долните калапи на калапот. Зашрафете го едниот крај од обетката во отворот со навој на долниот калап и другиот крај поминете го низ горниот калап. Потоа зашрафете ја навртката.
