Навртките за заварување со шестоаголна прирабница се специјален прицврстувач со кружна прирабница на дното и шестоаголна форма на врвот. Долната површина на прирабницата обично има три испакнатини за заварување (или наречени газди). Оваа навртка се заварува цврсто на металниот лим преку отпорно заварување (заварување со газда) по топењето на испакнатите, со што се постигнува трајно поврзување со навој.

Во споредба со обичните навртки за заварување, навртките за заварување со шестоаголна прирабница вклучуваат површина на прирабница, која може да ги замени рамните подлошки за да го распредели притисокот и да ги заштити компонентите од тенок лим од дробење. Во исто време, дизајнот на шестоаголната глава го прави погодно да се користат стандардни клучеви или приклучоци за склопување на завртки. Овој производ е широко користен во сценаријата за поврзување со навој на конструкции од тенок лим, како што се автомобилски тела, школки за домашни апарати, електрични кабинети и механичка опрема.

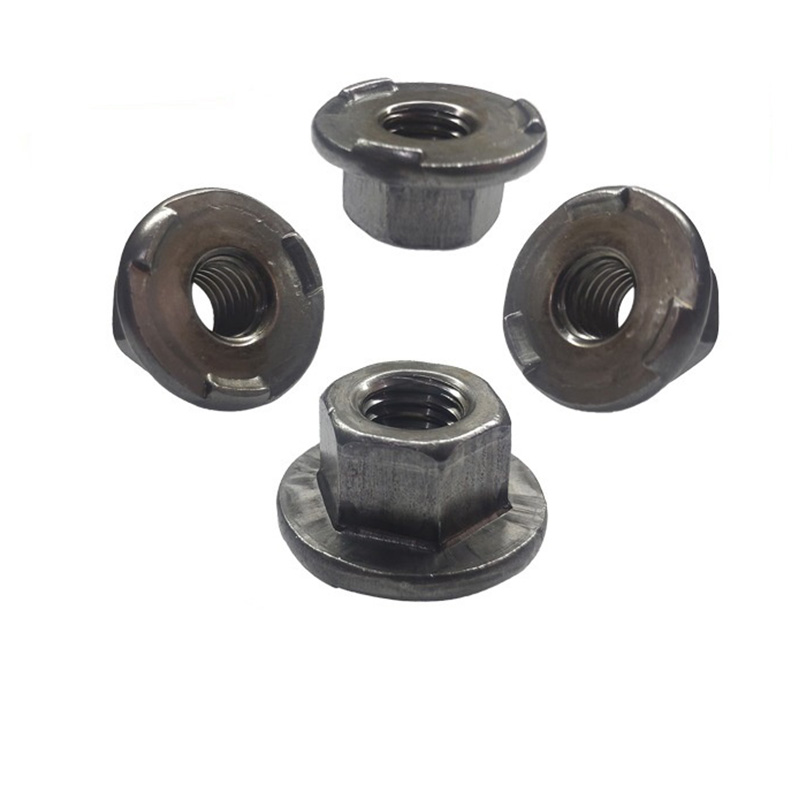

Hexagon Flange Weld Nuts

Основни структурни карактеристики

Структурниот дизајн на навртките за заварување со шестоаголни прирабници е центриран околу три клучни цели: „сигурно заварување, прецизно позиционирање и практично склопување“. Основните структурни карактеристики може да се сумираат на следниов начин:

(1) Hex Head

Облик: Правилен шестоаголник. Димензиите на спротивните страни се во согласност со ISO/DIN стандардните толеранции.

Функција: Лесно може да се затегне со помош на отворен клуч или штекер, без потреба од специјални алатки.

Предност: Компатибилен со обични хексагонални навртки, што го олеснува монтажата и одржувањето на лице место.

(2) Основа за прирабница

Облик: Зголемена површина на прирабница

Функција: Зголемете ја површината за контакт со работното парче, распределете го притисокот и спречете го деформирањето на тенкиот лист материјал.

Заменете ги рамните подлошки и намалете го бројот на компоненти и чекори на склопување.

Предности: Ја подобрува доверливоста на поврзувањето и ги намалува вкупните трошоци.

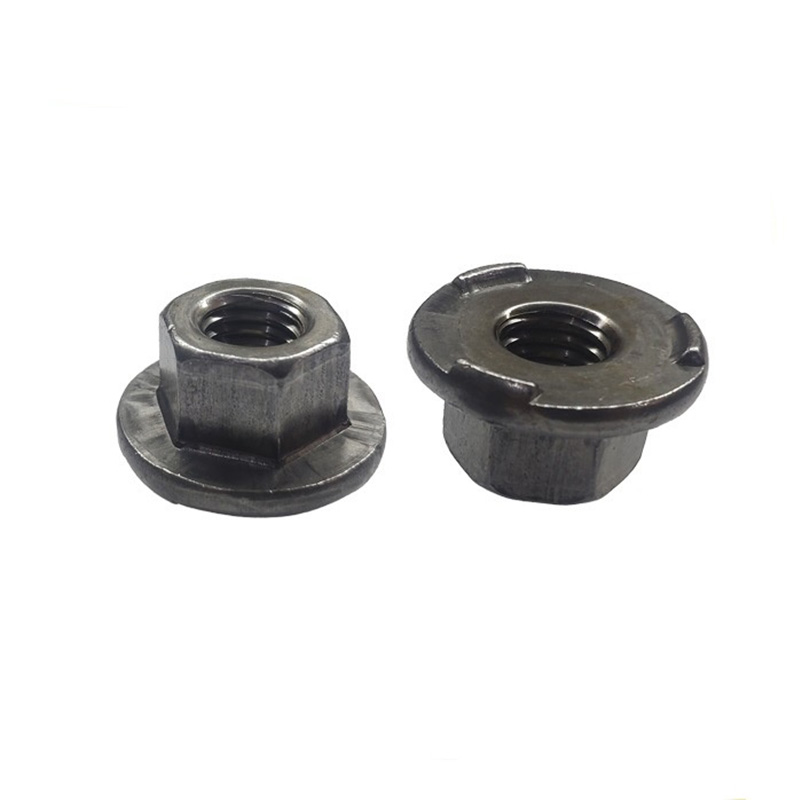

(3) Проекции за заварување

Ова е најважната карактеристика што ги разликува навртките за заварување со шестоаголни прирабници од обичните прирабнички навртки.

Карактеристика	Опис
Количина	Стандардниот дизајн се состои од 3 парчиња, рамномерно распоредени на 120° по долната површина на прирабницата.
Облик	Сферичен или конусен врв, со мазен и заоблен врв без остри рабови.
Висина	0,5 - 0,8 mm (се прилагоди според дебелината на основниот материјал)
Функција	① За време на отпорното заварување, испакнатите прво се топат, формирајќи стабилно стопено јадро; ② се постигнува автоматско центрирање во три точки за да се спречи поместување на заварувањето; ③ Кога не е во процес на заварување, работното парче може привремено да се држи на место, олеснувајќи го позиционирањето на автоматизираната производна линија.
Предности	Пенетрацијата на заварувањето е униформа, точноста на позиционирањето е висока и е погодна за роботизирано автоматизирано заварување.

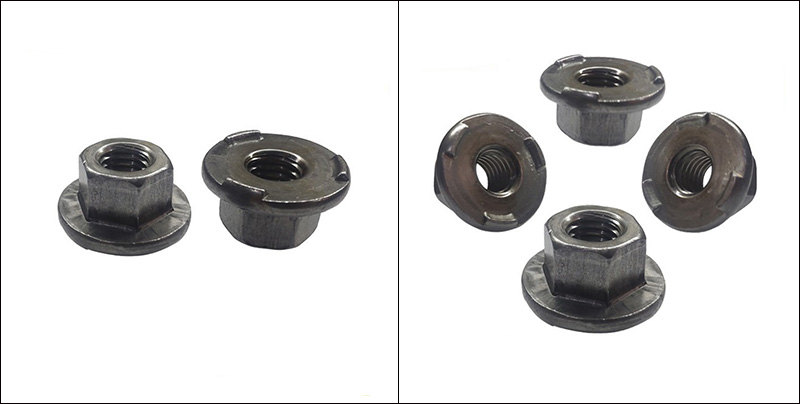

Hexagon Flange Weld Nuts

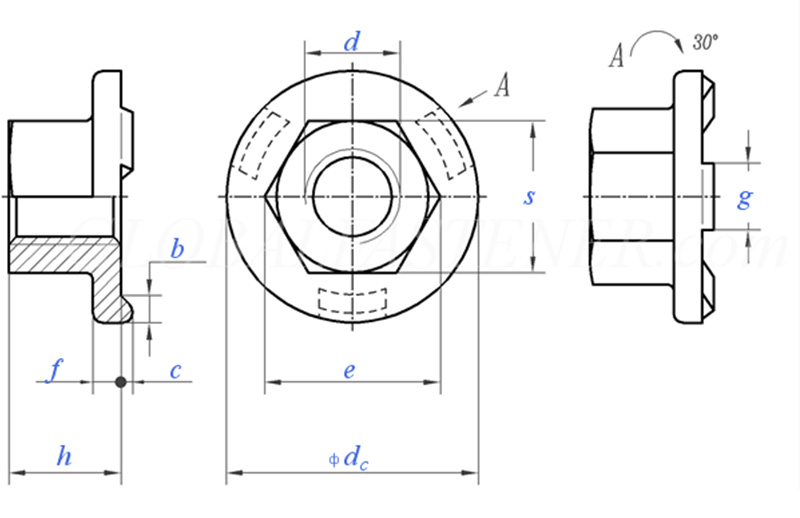

Големина на конец			М5	М6	М8	М10	М12	М14	М16
d			М5	М6	М8	М10	М12	М14	М16
P	Теренот на груб конец		0.8	1	1.25	1.5	1.75	2	2
P	Терен чекор на конец		/	/	/	/	15	1.5	1.5
C	Номинална големина	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номинална големина	±0,25	1.7	2	2.5	3	3	4	4
g	Номинална големина	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинална големина		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
на 1000 единици кг			/	5.7	12.2	21.8	29.4	45.8	/
