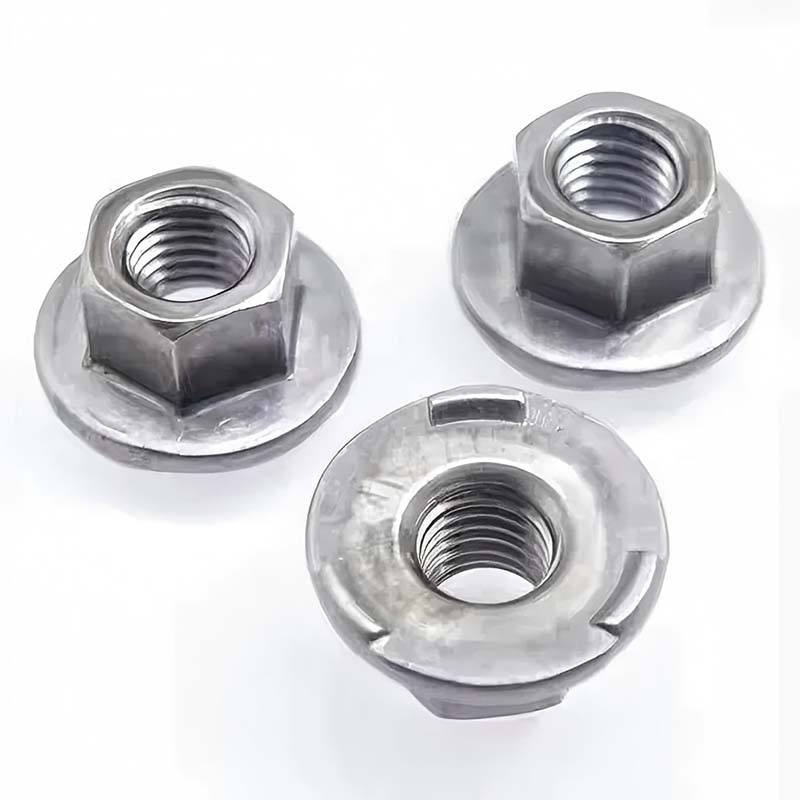

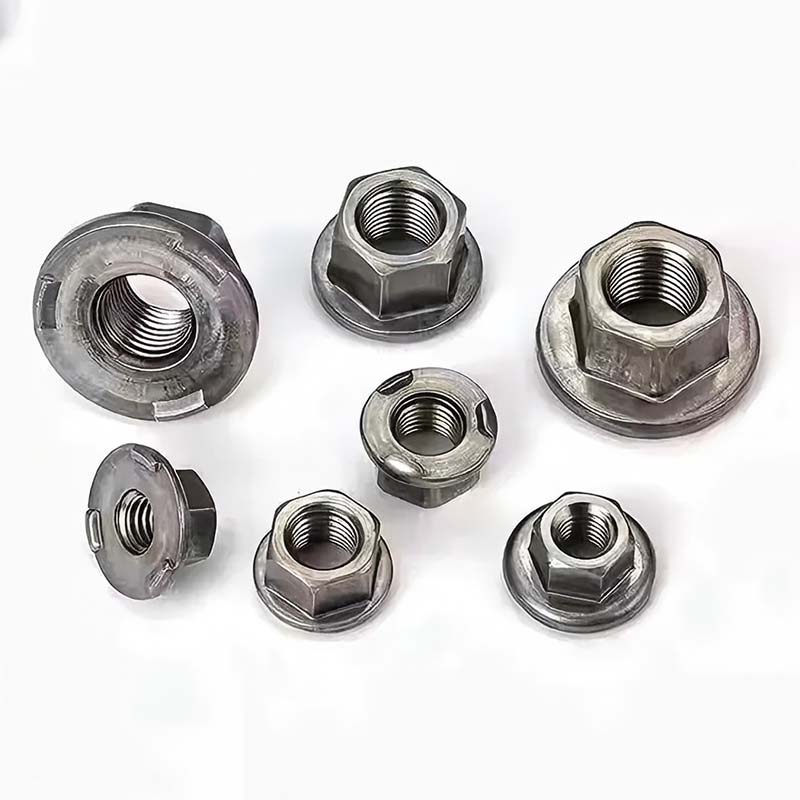

Заварена навртка со фланша

Каде и да треба да заварите навртка, можете да му верувате на хексадечната заварувачка навртка на кинескиот производител и снабдувач Xiaoguo®. Услуживме повеќе од 500 клиенти ширум светот. Од тенки плочи од 1mm до плочи со дебелина од 10mm, заварувањето е прецизно и цврсто. Ги поддржуваме клиентите прво да спроведат тестови за примероци од мал обем, а ќе има и попусти за големи набавки на големо.

Испрати барање

Опис на производот

Основна предност

Заварената навртка со прирабница интегрира прецизно позиционирање, трајно против олабавување, еднострано склопување и прилагодлива цврстина. Во исто време, го намалува бројот на делови и работните часови, што го прави најпосакувана навртка за заварување за врски со тенок лим.

(1) Интеграција на прирабници

Опремен со зголемена површина на прирабница, која рамномерно го распределува притисокот и го спречува колабирањето на тенката плоча. Нема потреба од дополнителни подлошки.

(2) Три подигнати платформи, прецизно позиционирање

Долната површина на прирабницата има три испакнатини за заварување под агол од 120°, кои автоматски се порамнуваат и спречуваат поместување.

(3) Трајно против олабавување

По заварувањето, заварувачката навртка со фланша и основниот материјал стануваат составен дел. Под услови на вибрации и удари, никогаш нема да се олабави.

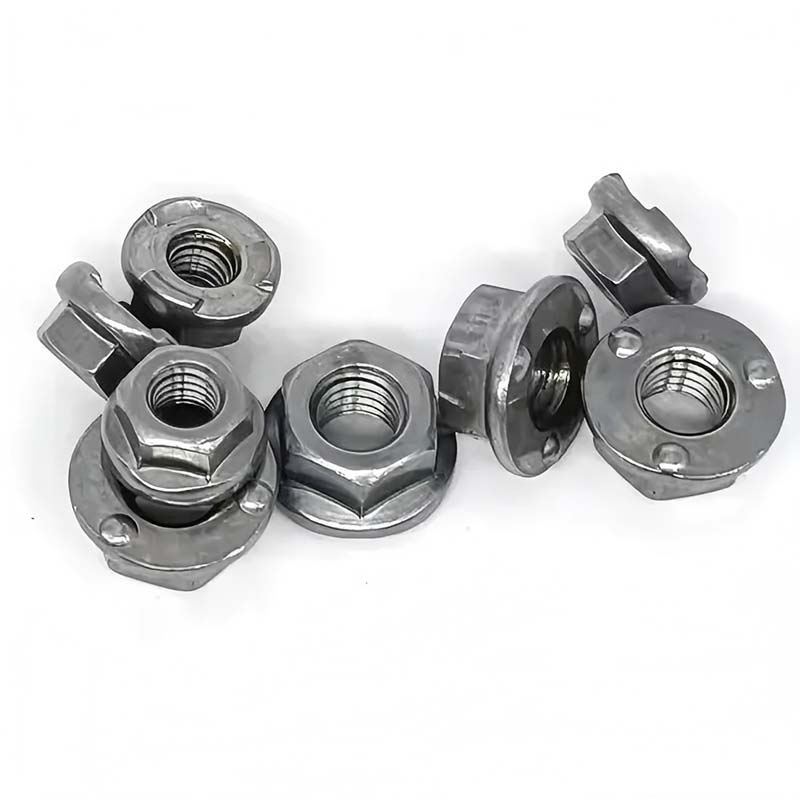

Flanged Hex Weld Nut

(4) Целосен опсег на степени на јачина (4,8 - 10,9 степени)

Нискојаглероден челик (4,8/6,8 степени), средно јаглероден/легиран челик (8,8/10,9 степени), нерѓосувачки челик (A2-70/A4-70) се достапни како опции. Силата може да се усогласи според барањата, од апарати за домаќинство до шасија за тешки камиони.

(5) Достапен е широк спектар на решенија отпорни на корозија:

Електро-галванизирање (48-120 часа прскање со сол), галванизирање на топло (500 часа +), Дакромет (1000 часа +), нерѓосувачки челик во неговата природна боја (304/316), итн. Погоден за сурови средини како што се крајбрежни области, хемиски постројки и локации на отворено.

(6) Еднострано склопување, не се потребни алатки на задната страна

Навртките се заварени на работното парче. Само затегнете ги завртките од едната страна, без потреба да користите клуч за да ги прицврстите на задната страна. Особено погоден за тесни простори како што се затворени кутии и внатрешни шуплини на каросеријата на возилото.

(7) Погоден за автоматско производство од големи размери

Формирање на ладен глав + навој, со добра димензионална конзистентност; во комбинација со автоматско напојување со вибрационен диск и машина за заварување со отпор на самото место, цената на едноделното прицврстување е многу помала од растворот „орев + мијалник“.

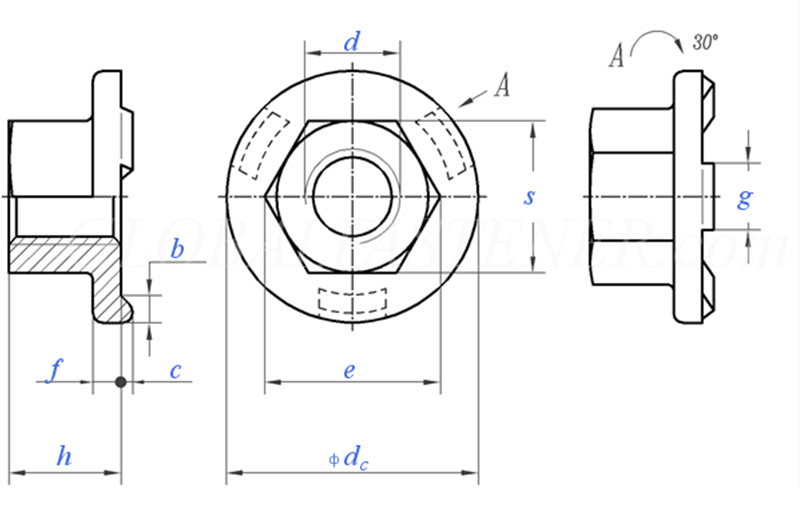

Flanged Hex Weld Nut

Големина на конец			М5	М6	М8	М10	М12	М14	М16
d			М5	М6	М8	М10	М12	М14	М16
P	Теренот на груб конец		0.8	1	1.25	1.5	1.75	2	2
P	Терен чекор на конец		/	/	/	/	15	1.5	1.5
C	Номинална големина	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номинална големина	±0,25	1.7	2	2.5	3	3	4	4
g	Номинална големина	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинална големина		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
на 1000 единици кг			/	5.7	12.2	21.8	29.4	45.8	/

Полиња за апликација

Заварената навртка со прирабница е широко употребувана во следните индустрии и сценарија поради неговите предности како што се силно заварување, прецизно позиционирање, сигурно анти-олабавување и еднострано склопување.

(1) Производство на автомобили: Заварената навртка со прирабница се користи за инсталирање на браниците, седиштата, таблите со инструменти, додатоците на вратите итн.

(2) Апарати и електрични ормари: Точки за поврзување со навој на школките на фрижидерите, машините за перење и климатизерите; Инсталациони основи на дистрибутивни кутии и контролни ормари.

(3) Механичка опрема: Прицврстување на капаци од лим, заштитни капаци и потпори.

(4) Архитектура и хардвер: Приклучоци на лесни челични конструкции, префабрикувани метални компоненти.

(5) Железнички транзит: Внатрешни фитинзи на вагоните и фиксирање на електрична опрема.

(6) Нова енергија: Фотонапонско куќиште на инвертер, тело на кабинет за складирање енергија.
