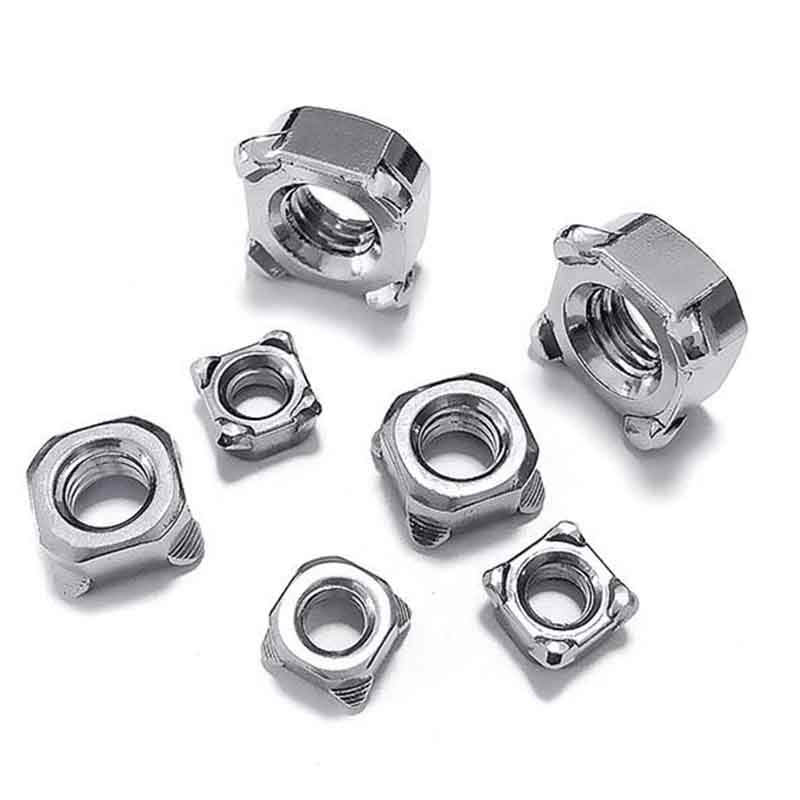

Квадратните навртки за заварување од типот Б се во целина квадратна форма. Тие имаат дупки со навој во средината и секој од четирите агли има мало испакнување, кое е специјално дизајнирано за заварување. Од М4 до М12, сите се достапни и соодветните завртки се исто така обезбедени.

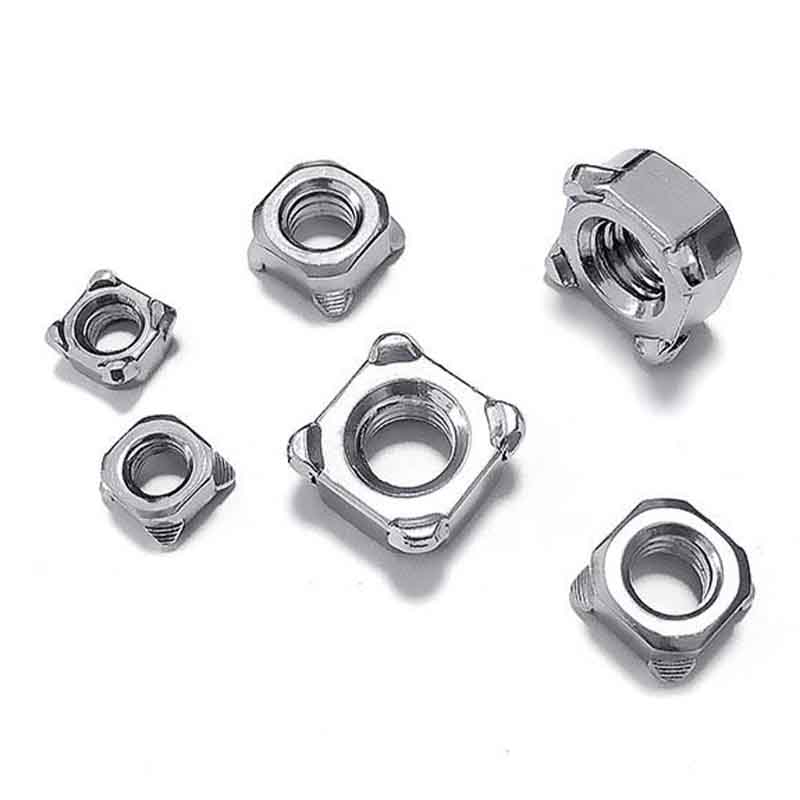

Квадратни заварени навртки од тип Бнемаат дупки или едноставни агли; наместо тоа, постојат различни испакнатини на секој агол. Ова е клучна карактеристика. Можете директно да заварите на овие испакнатини. Овој дизајн обично обезбедува порамномерно јадро за заварување бидејќи испакнатите ќе се стопат и ќе се спојат со основната метална плоча. Ова е вообичаена спецификација, особено во автомобилската индустрија.

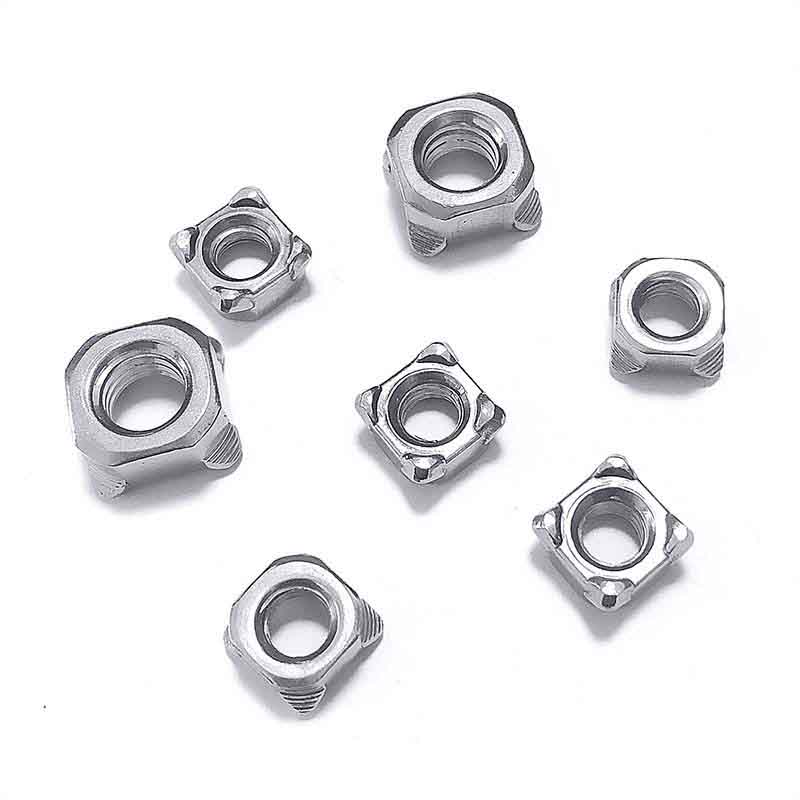

Ако користите опрема за заварување на самото место, квадратните навртки за заварување Б обично се посоодветен избор од оние од типот А. Овие подигнати испакнатини се всушност дизајнирани да овозможат врвот на електродата за заварување на самото место да ги притисне. Испакнатините ја контролираат патеката на струјата на заварувањето и може предвидливо да се стопат, а со тоа да формираат силно јадро за заварување. Ова ги прави високо компатибилни со автоматизираните производни линии за заварување на самото место за масовно производство. Квадратните рабови полесно се поставуваат од кружните навртки. Само ставете ги на железната плоча и веднаш можете да забележите дали се правилно поставени. Четирите испакнатини за заварување се со иста големина и тие се загреваат подеднакво за време на заварувањето, што ја прави помала веројатност да биде погрешно усогласена. Дупките со навој се прави, а завртките може да се вметнат непречено без да се заглавуваат. Дури и ако железната плоча е малку деформирана, се додека навртките се правилно заварени, завртките може да се затегнат до крај.
Квадратните заварени навртки од типот Б обично се дизајнирани за различни спецификации на метални лимови, но тие се особено погодни за малку подебели материјали бидејќи доброто јадро за заварување е од клучно значење. Подигнатиот дел од дизајнот помага да се осигура дека доволно топлина продира во основата на навртката и основниот метал, со што се формира силна точка на фузија, дури и ако дебелината на листот не е многу тенка.

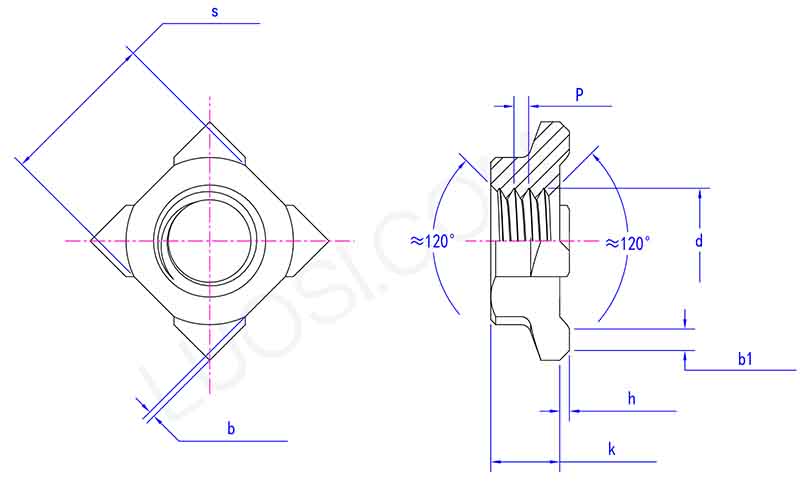

Пон |
М4 | М5 | М6 | М8 | М10 | М12 |
P |
0.7 | 0.8 | 1 | 1|1,25 | 1|1,25|1,5 | 1,25|1,5|1,75 |
h макс |
1 | 1 | 1 | 1 | 1 | 1.2 |
ч мин |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k макс |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
к мин |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
s макс |
7 | 8 | 10 | 13 | 16 |
18 |
s мин |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
б макс |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
б мин |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
b1 макс |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
b1 мин |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
