Навртки за заварување во Т стил со тип 2А

Xiaoguo® е производител на сврзувачки елементи со различни производи за прицврстување од кои можете да изберете и професионална фабрика за производство. Навртките за заварување со тип 2А се во согласност со спецификацијата 2А и се погодни за заварување на метални површини. Тие се применливи за различни апликации како што се машини, челични рамки или автомобилски компоненти.

Модел:JIS B1196-3.2-2001

Испрати барање

Опис на производот

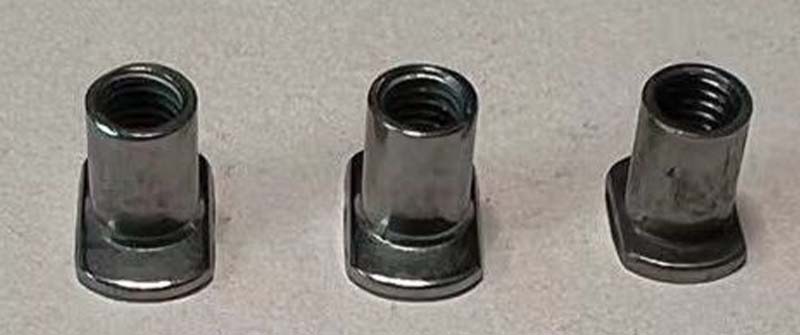

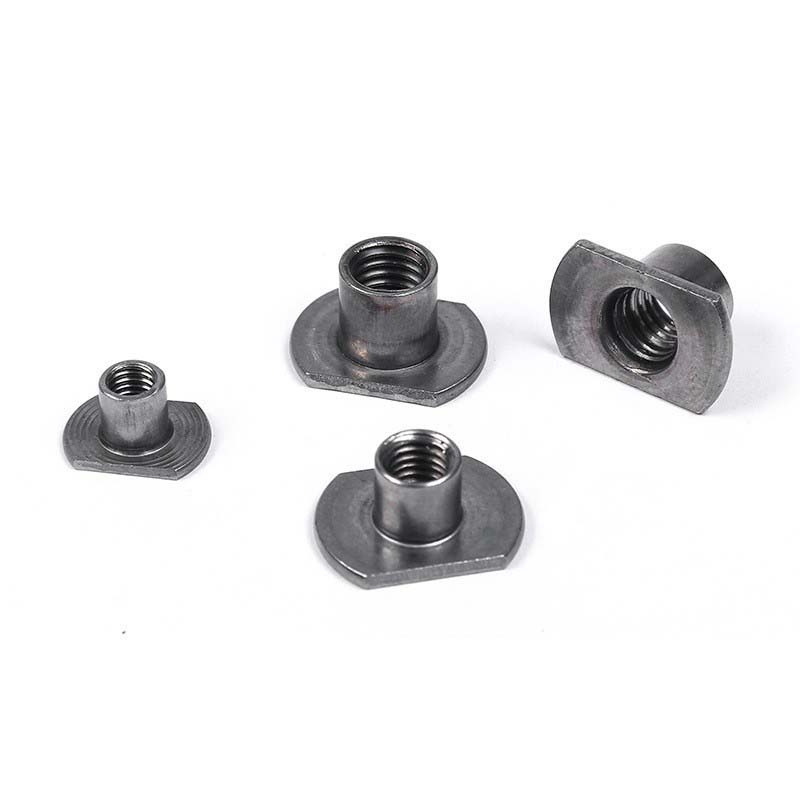

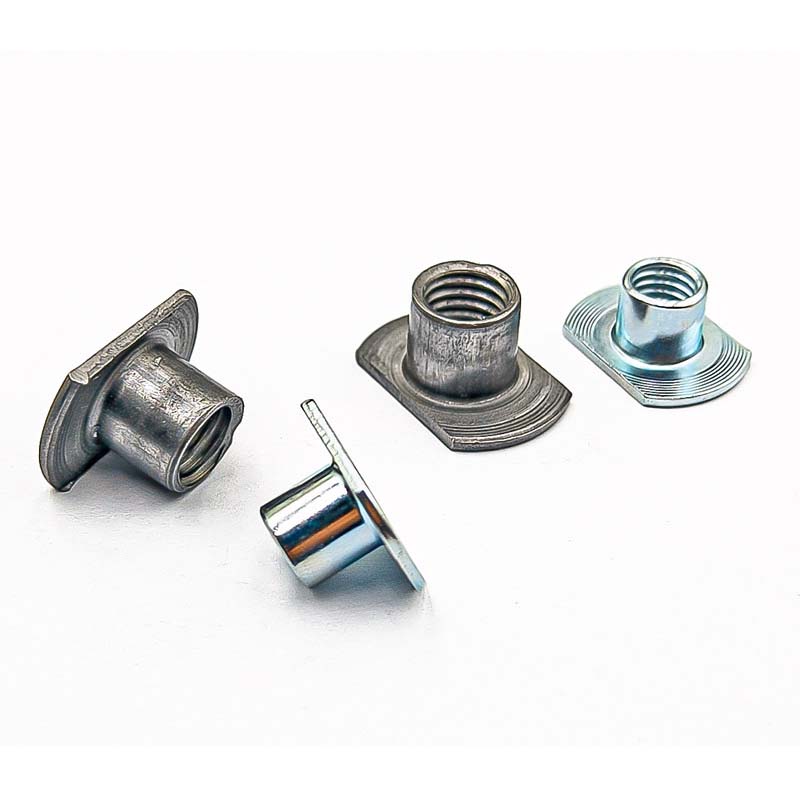

Врвот на навртките за заварување T Style со тип 2А е рамна прирабница, а под него е цилиндричен дел со навои. Тие можат да се користат без проблем во обични средини. Ако работната средина е влажна или корозивна, се препорачува да се користат материјали од нерѓосувачки челик.

T Style weld nuts with type 2A

Предности на производот

Навртките за заварување во стилот Т со тип 2А обично се направени од јаглероден челик и обично се галванизирани. Испакнатините се прецизно формирани, а нивната висина и форма директно влијаат на квалитетот на заварувањето. Ако тие се свиткани за време на ракувањето, квалитетот на заварувањето ќе биде засегнат. Нашата фабрика гарантира дека овие испакнатини се униформни и доволно цврсти за да се приспособат на системот за хранење.

Откако ќе ги користите навртките за заварување во Т стил од тип 2А, визуелно проверете ги точките на заварување. Треба да можете да видите цврсто јадро за заварување на точката на испакнување. Треба да изгледа дека е споено во основниот материјал. Ако обликот на точката на испакнување е сè уште јасен, или изгледа како јагленисано или издлабено, тогаш поставките за заварување (струја, време, притисок) треба да се прилагодат за да се постигне сигурна врска.

Една од главните предности на навртката за заварување во 2А Т-стил е нивната постојана изведба на заварување. Подигнатиот дел го контролира акумулацијата на топлина и позицијата на топење, обезбедувајќи сигурно јадро на заварување секој пат. Во споредба со рачните периферни завари (како тип 1А), ова ја намалува веројатноста за недоволна јачина на заварување или пропуштени завари. Ова е клучно за контрола на квалитетот во автоматизирана средина.

T Style weld nuts with type 2A parameter

Пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk макс	23.7	24.7	27	29	33.2	37.2
dk мин	22.3	23.3	25	27	30.8	34.8
s макс	12.25	12.5	14.3	14.3	19.4	21.5
s мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
дс мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
к мин	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
ч мин	1	1	1.35	1.35	1.7	1.7
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
h1 макс	0.8	0.8	0.8	0.8	1.2	1.2
h1 мин	0.6	0.6	0.6	0.6	1	1

Инсталација на производот

Ставете ги навртките за заварување T Style со тип 2А на металната плоча што ќе се заварите. Користете машина за заварување на место за заварување на испакнатите точки на прирабницата. Навртките потоа ќе бидат цврсто фиксирани на металната плоча, што ги прави особено погодни за сценарија за масовно производство. Неговата структура во форма на Т е многу цврста и може да издржи значителна напнатост. Нема лесно да падне од заварениот дел.
