Навртки за заварување во Т стил со тип 1А

Навртките за заварување во стилот Т со тип 1А се специјално дизајнирани за заварување метали и се во согласност со спецификацијата 1А, обезбедувајќи цврсто вклопување. Погоден за метални рамки, носачи или механичка опрема, дизајнот во форма на Т помага да се заштеди простор. Фабриката Xiaoguo® има големо количество стоки на залиха. Ние исто така можеме да приспособиме и да обезбедиме производи кои одговараат на специфични потреби.

Модел:JIS B1196-3.1-2001

Испрати барање

Опис на производот

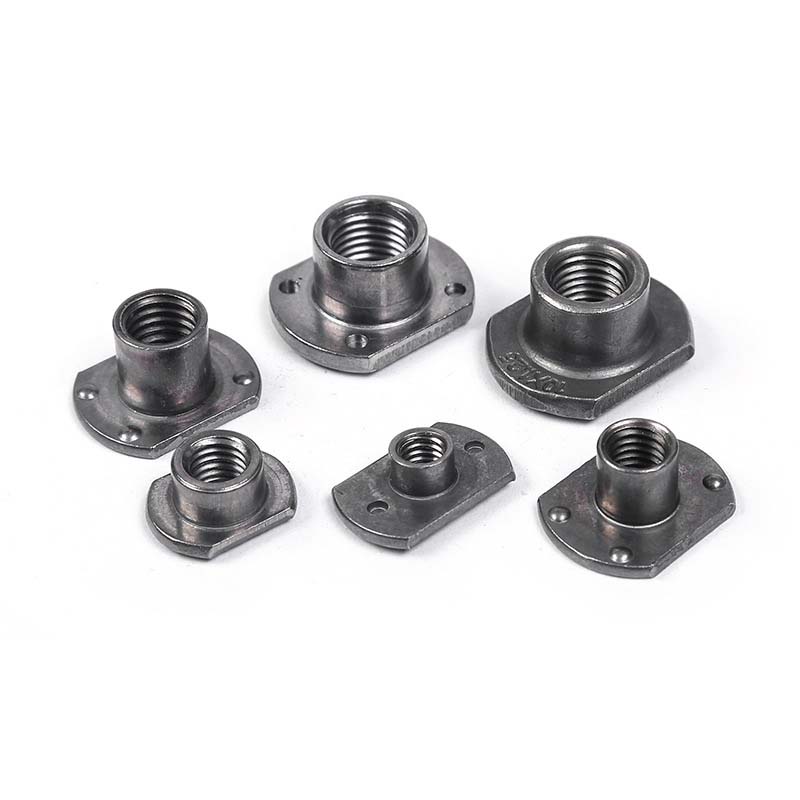

Навртките за заварување во стилот Т со тип 1А имаат форма слична на буквата „Т“, со цилиндричниот дел со навој на дното. На прирабницата има неколку мали испакнатини, кои се специјално дизајнирани за заварување. Спецификациите за заедничка нишка се движат од M4 до M12.

Параметри на производот

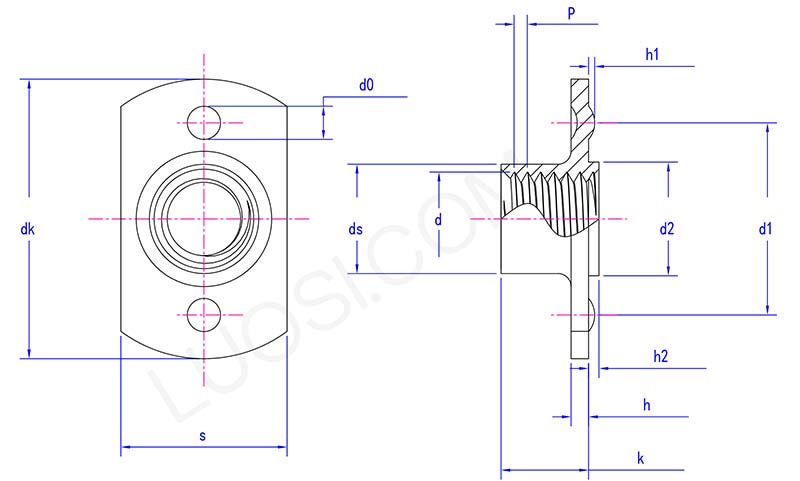

T style weld nuts with type 1A parameter

Пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk мин	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
дс мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
к мин	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
ч мин	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
ч2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 мин	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
h1 мин	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 мин	14.8	14.8	16.75	16.75	21.7	23.7

Карактеристики на производот и инсталација

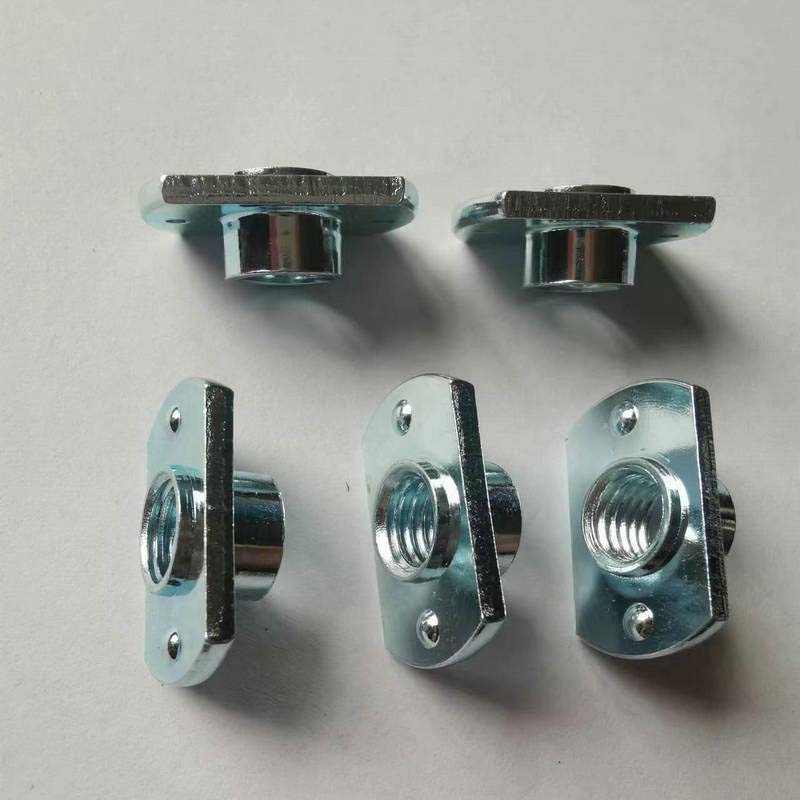

Навртките за заварување во Т стил со тип 1А имаат карактеристична структура во форма на Т. Прирабницата може да ја зголеми површината за контакт со металната плоча, да го распредели притисокот и да го направи заварувањето посигурно. Големината и висината на заварувачките испакнатини на прирабницата се исти, а загревањето е униформно за време на процесот на заварување. Неговата точност на конецот е висока. Кога завртката се навртува, се чувствува многу мазно без никакво заглавување или олабавување.

T style weld nuts with type 1A

Навртките за заварување од типот 1А Т се именувани поради нивната форма: шестоаголното тело на навртката е ексцентрично поставено на правоаголната основна плоча (прирабница). Типот 1A покажува дека е дизајниран за лачно заварување (MIG или TIG) околу работ на прирабницата. Дизајнот на обликот „Т“ ви овозможува да ги поставите дупките со навој на саканото место, дури и во близина на работ каде што не може да се постави централна навртка, и тоа може лесно да се постигне.

Инсталирањето на навртките за заварување во Т стил од тип 1А значи да се изврши заварување долж периферијата на правоаголната прирабница. Основата на навртката од типот 1А е рамна и нема дупки или испакнатини. Можете да користите MIG или TIG за да создадете непрекинато заварување по должината на работ на прирабницата. Добрата севкупна фузија е клучна бидејќи ова е единствениот начин да се поправи прирабницата. Ве молиме претходно темелно исчистете го металот.

Заварените навртки од типот 1А Т се поскапи од обичнитеквадратни ореви. Ќе треба да платите за обликот на обработка на прирабницата и дополнителни материјали. Исто така, им треба подолго време за правилно заварување околу прирабницата. Особено кога треба да се помести позицијата на конецот, користете ги; во спротивно, стандардните ореви може да бидат поевтини.
