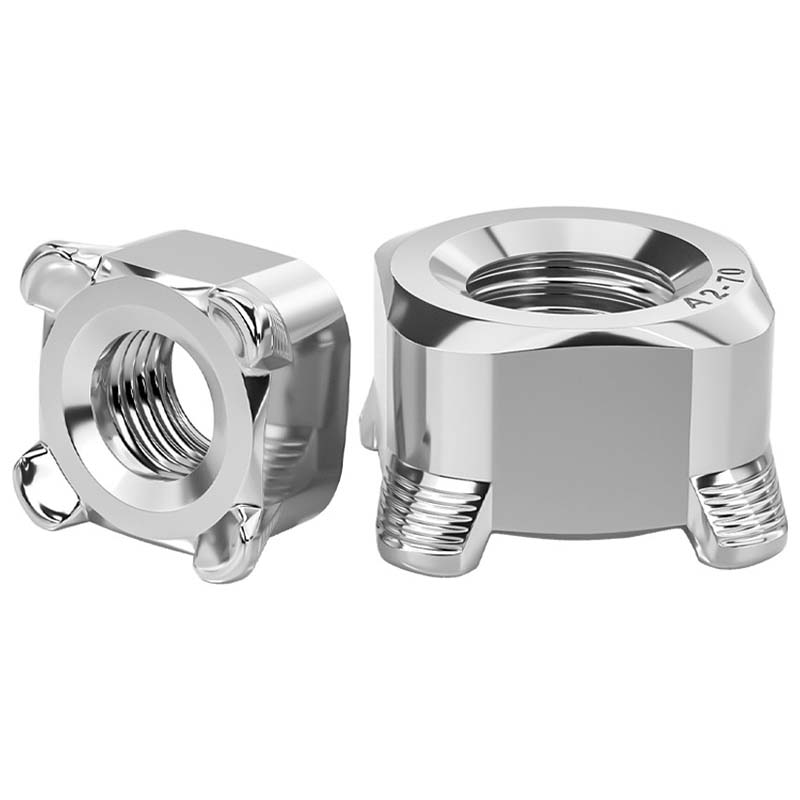

Класа 8 заварени квадратни навртки со тип 1D

Квадратни навртки за заварување од класа 8 со тип 1D го исполнуваат стандардот за јачина на 8 нивоа и се погодни за апликации со висок вртежен момент. 1D дизајнот гарантира дека може сигурно да се завари на металната површина. Навртките произведени од компанијата Xiaoguo® се во согласност со стандардот за извршување на JIS B1196-2-1994.

Модел:JIS B1196-2-1994

Испрати барање

Опис на производот

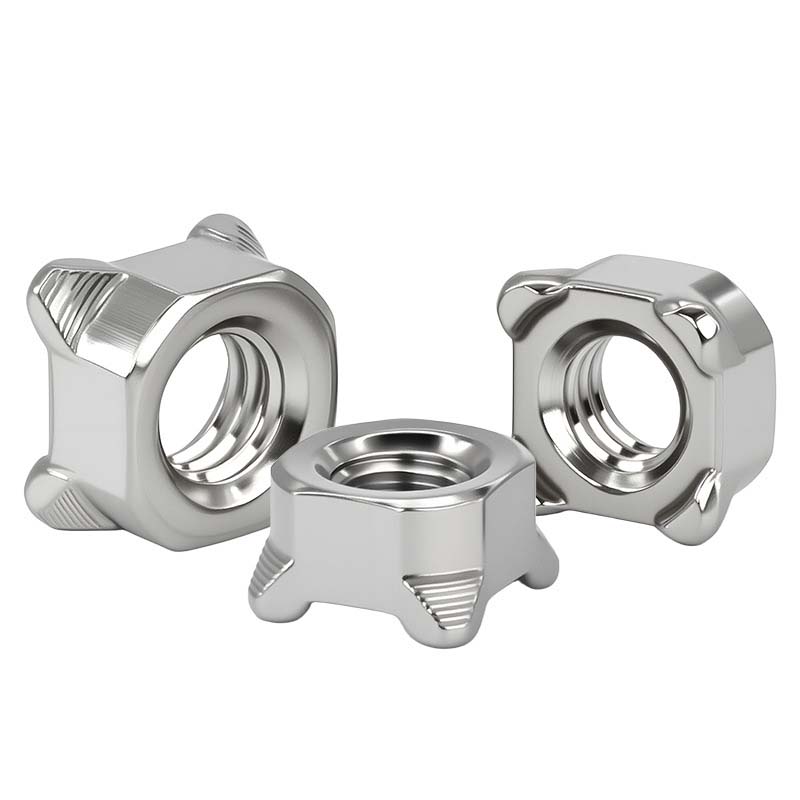

Класа 8 заварени квадратни навртки со тип 1D имаат квадратна форма и имаат внатрешна дупка за навој, која е дизајнирана за употреба заедно со завртки. Степенот на јачина достигнува класа 8, а материјалот обично е челик. Тие можат да се фиксираат на работното парче со помош на заварување.

Карактеристики на производот

Класа 8 заварени квадратни навртки од тип 1D можат да издржат континуирани вибрации. Со користење на целосната контактна површина од тип 1D, тие можат директно да се заварат со лачно заварување на носачот. Навојот M30 може да издржи огромен вртежен момент при затегнување на стегачот на цевката на екранот. При прилагодување на затегнатоста при оптоварување, тие нема да се откачат како навртки од понизок степен, со што се намалуваат непланираните застој.

Заварени квадратни навртки од класа 8 од тип 1D можат да издржат оптоварување со морска вода и урагани. Заварете ги на челични јазли со дијаметар од 50 милиметри или повеќе. Критичните врски користат нишки од 1-1/4 инчи. Материјалот од 8 степени нема да претрпи кршливи фрактури на ниски температури. Квадратниот профил може да спречи ротација кога завртките се затегнати на длабочина од 200 стапки над површината на водата.

Квадратни навртки за заварување од класа 8 со тип 1D може да се заварат на легиран челик со дебелина од 3 инчи. Типот 1D може да претрпи повеќекратни премини на лачно заварување без деформација. Навојот M36 може да издржи 1.500 фунти вртежен момент на специјални завртки. Обезбедете нула истекување. Јачината од 8 степен може да спречи лазење на конецот и да избегне олабавување на заптивките предизвикано од децениски вибрации.

Параметри на производот

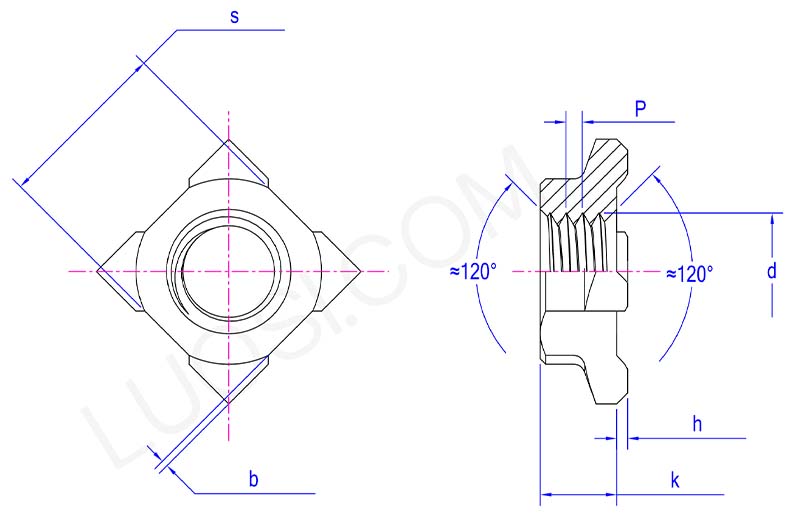

parameter Class 8 weld square nuts with type 1D

Пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s макс	8	9	10	12	14	17
s мин	7.64	8.64	9.64	11.57	13.57	16.57
k макс	4	5	6	7.5	10	12
к мин	3.7	4.7	5.7	7.14	9.64	11.57
h макс	1	1	1	1	1	1.2
ч мин	0.8	0.8	0.8	0.8	0.8	1
б макс	0.5	0.5	0.5	1	1	1
б мин	0.3	0.3	0.3	0.5	0.5	0.5

Предност на производот

Класа 8 квадратни навртки за заварување со тип 1D се со висока јачина, што може да издржи значителна напнатост и притисок. Неговиот квадрат дизајн обезбедува поголема површина за контакт, што ја прави помала веројатност да се олабави при затегнување. Покрај тоа, лесно се заварува, а по заварувањето, цврсто е поврзан со работното парче, обезбедувајќи стабилност при долготрајна употреба.
