Две преклопни самозаклучувачки подлошки

Двократните самозаклучувачки подлошки обезбедени од фабриката Xiaoguo® го напуштаат конвенционалниот метод на заклучување и го прифаќаат принципот против олабавување на напнатост наместо триење, што значително ги подобрува перформансите.

Испрати барање

Опис на производот

Основниот принцип против олабавување на Двократните самозаклучувачки подлошки лежи во: генијално претворање на штетната енергија предизвикана од вибрации во сила потребна за заклучување. Наместо да се потпираме на традиционалниот метод за користење на прстен за држење за да се спречи олабавување преку „триење“, беше усвоен попаметен механизам:

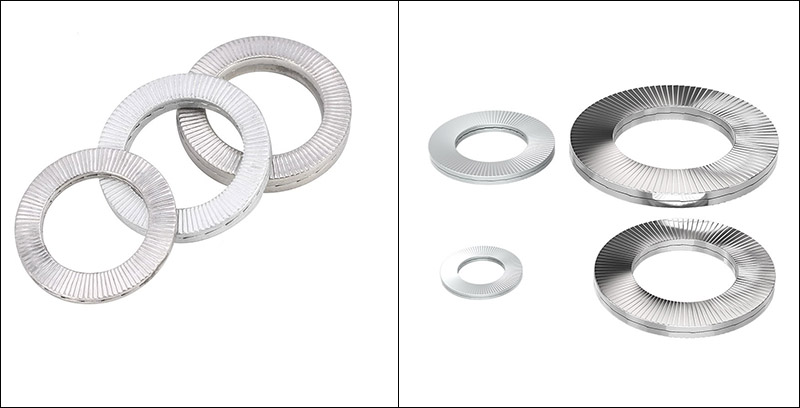

Two Fold Self Locking Washers

(1) Почетно затегнување: Двострано позиционирање

За време на монтажата, површините во облик на клин на двете мијалници се порамнети една со друга и се користат во парови.

Надворешна фиксација: При затегнување, радијалните фини заби на надворешната површина на Двократните самозаклучувачки подлошки цврсто ќе загризат во главата на навртката/завртката и површината на работното парче, тесно запечатувајќи ја површината за контакт и спречувајќи лизгање.

Внатрешно задржување: Во овој момент, површините во форма на клин (големите заби) на внатрешните страни на двете мијалници се во близок контакт една со друга, но не се случило релативно движење, со што се обезбедува простор за последователно механичко дејство.

(2) Активирање на олабавување: неусогласеност наместо лизгање

Кога опремата работи во вибрирачка средина, навртката почнува да покажува многу мала тенденција да се олабавува.

Поради фактот што силата на триење на надворешните радијални заби е многу поголема од онаа на внатрешната површина во облик на клин, движењето нема да се случи помеѓу навртката и двократните самозаклучувачки подлошки.

Единственото движење е тоа што двете подлошки „лизгаат од место“ една против друга по површината во облик на клин на внатрешната страна.

(3) Постигнување самозаклучување: Клучот за ефектот на клин

Кога опремата вибрира или има флуктуирачки сили, моќната противсила генерирана од површината во облик на клин веднаш ги поништува овие вибрации. Ова го спречува вртењето на завртката во спротивна насока и ја претвора енергијата на вибрациите во силата на заклучување на самите двојни самозаклучувачки подлошки, постигнувајќи ефект на „стегање колку повеќе вибрира“, со што се спречува олабавување од нејзината основна причина.

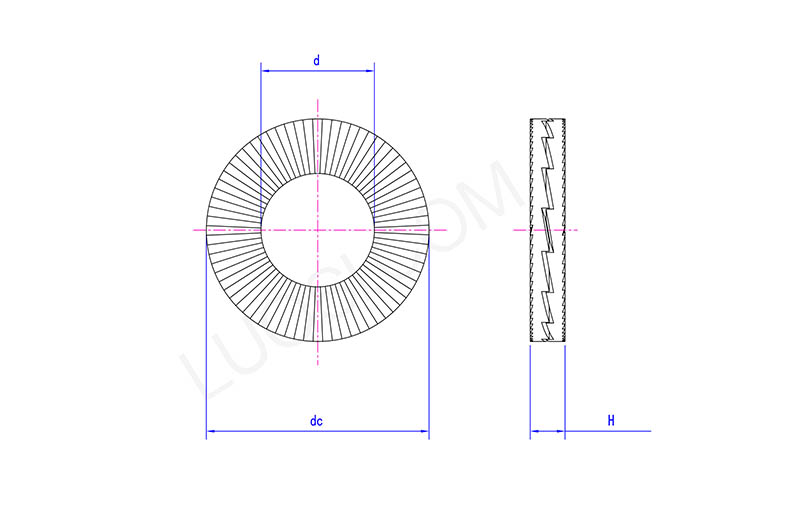

Two Fold Self Locking Washers

Пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
г мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
од мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
