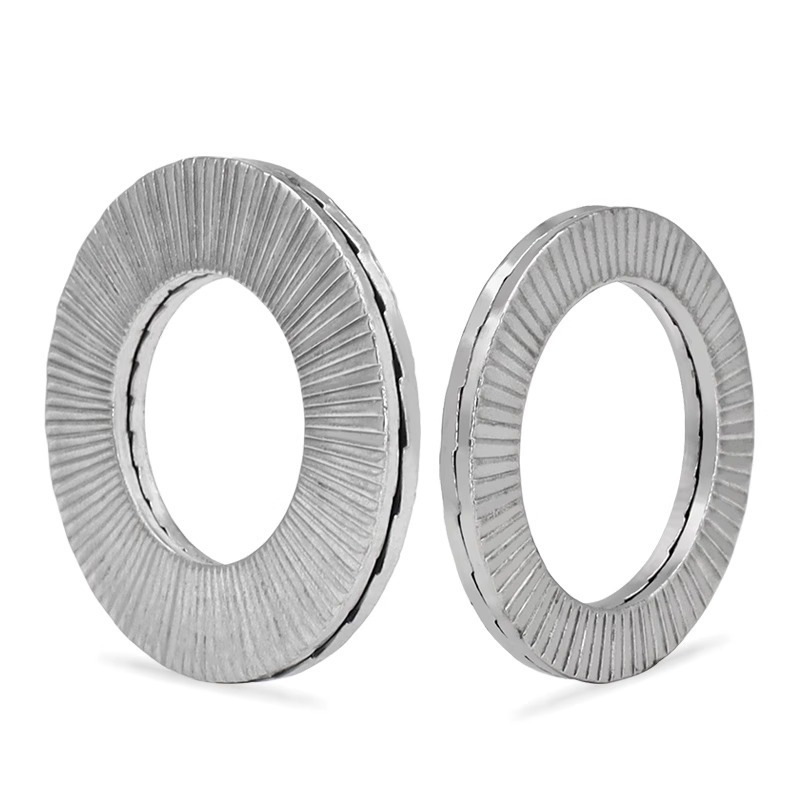

Две преклопни самозаклучувачки големи подлошки

Инсталирањето на големите подлошки со две преклопни самозаклучување е прилично едноставно. Само проверете дали големата забна површина е правилно порамнета и поставена во правилна положба, а потоа затегнете ја завртката или навртката до стандардниот вртежен момент за да го завршите процесот. Неговата инсталација не бара сложени техники или скапи алатки, но има неколку клучни точки кои мора да се забележат за да се постигнат 100% перформанси.

(1) Подготовка пред инсталацијата

Чистење на работното парче: Осигурете се дека контактните површини на завртките, навртките, големите двојни самозаклучувачки подлошки и поврзаните делови се чисти, рамни, без дамки од масло, 'рѓа или бруси.

Број на мијалник што треба да се провери: Тие мора да се користат во парови (две парчиња сочинуваат еден сет) кога се во употреба.

Проверете го типот на површината за монтирање: дали е конфигурација со преку дупка или слепа дупка и одреди го бројот на подлошки.

(2) Ставете ја машината за перење

Отстранете ги паровите подлошки и погрижете се „големата забна површина (површина во облик на клин)“ да биде свртена една кон друга. Не ги разделувајте или инсталирајте по погрешен редослед.

(3) Правете разлика помеѓу пропустливи и слепи дупки

Поврзување со слепа дупка / завртка: Потребни се само пар големи подлошки со две самозаклучување, поставени помеѓу главата на завртката и поврзаната компонента. Навртката е затегната од другата страна.

Склопување преку дупка / навртка со завртки: кога се користи, потребни се два пара големи подлошки со две преклопни самозаклучување. Еден пар се става под главата на завртката, а другиот пар се става под навртката.

(4) Обезбедете соодветен контакт

Проверете дали радијалните забни површини на надворешната страна на машината за перење се во контакт со едната страна од главата на завртката (или навртката), а другата страна е во контакт со површината на поврзаната компонента.

(5) Затегнете

Користете вртежен клуч и затегнете ги прицврстувачите според соодветните вредности на вртежниот момент.

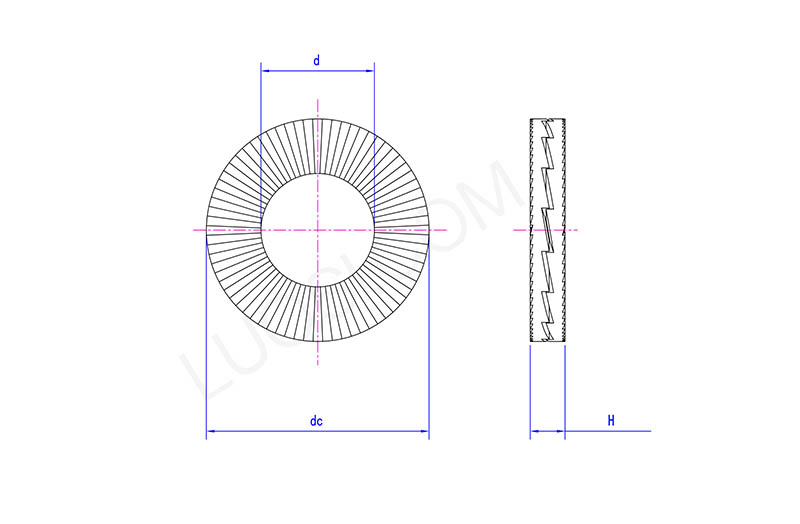

Пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
г мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
од мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Дали може повторно да се употреби?

Двократните самозаклучувачки големи подлошки обично може повторно да се користат. Откако ќе се извадат од опремата, двете делови од дихтунгот мора темелно да се прегледаат.

Услови за дозволување повторна употреба: Ако големата површина на забот на внатрешниот прстен и радијалните заби на надворешната страна не покажуваат прекумерно абење, нема видливи деформации, нема пукнатини или оштетувања, тогаш тие може да се исчистат и повторно да се инсталираат.

Ситуација која бара замена: ако проверката открие очигледно абење или оштетување, мора веднаш да се замени нов сет на подлошки за да се спречи недоволна сила на блокирање.
