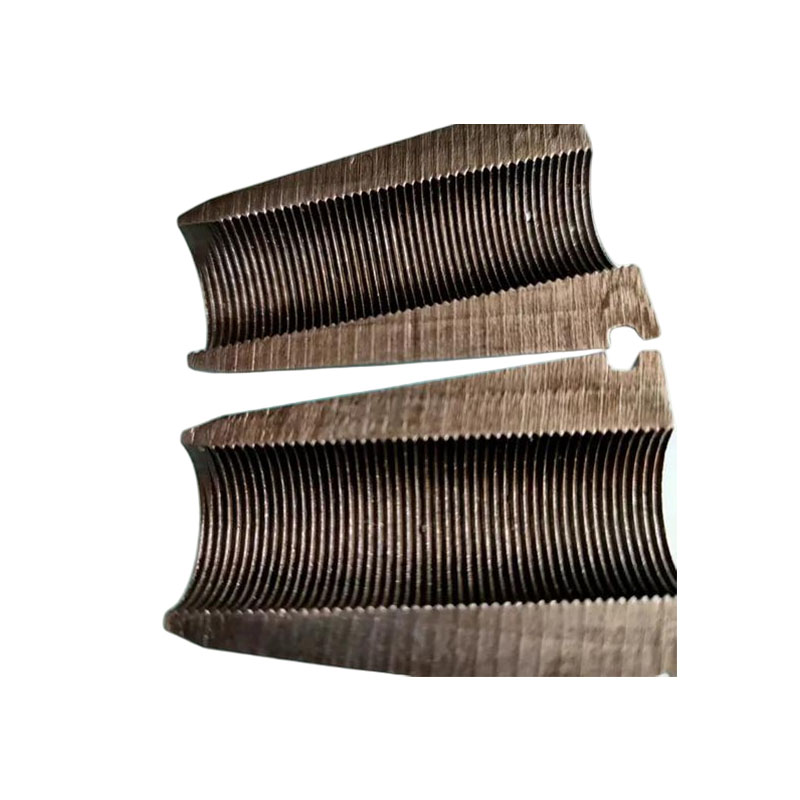

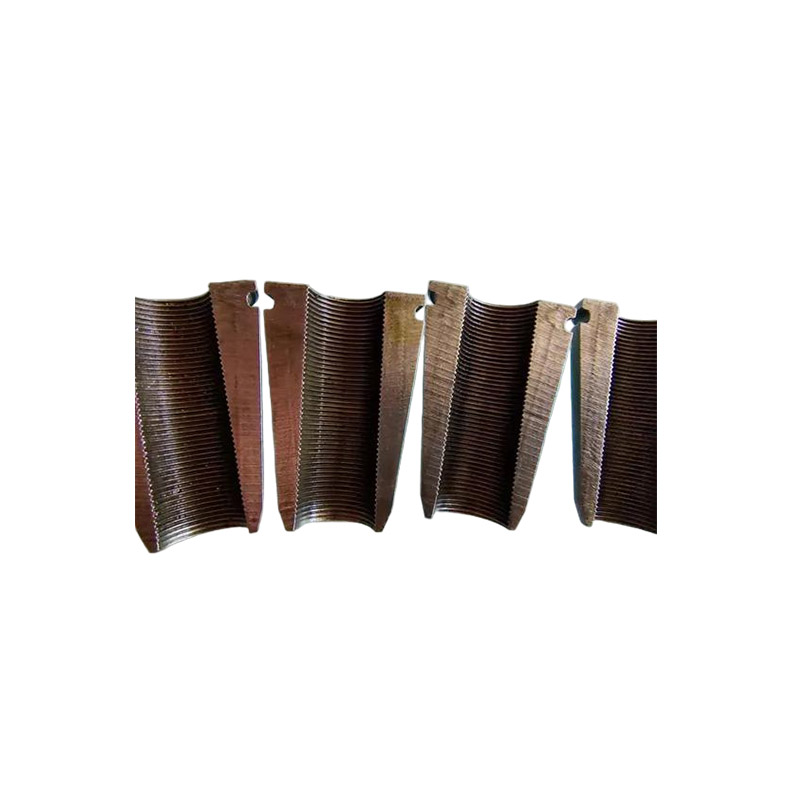

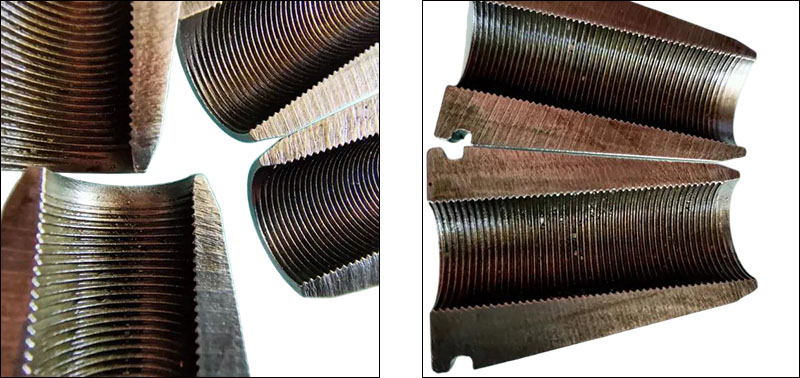

Клин за зафат на кабел за пост затегнување

Полиња за апликација

Клинот за држење на посттензионен кабел се речиси клучните компоненти во сите бетонски конструкции кои бараат големи распони, висока носивост и висока издржливост.

(1) Транспортна инфраструктура

• Проекти за мостови (за патишта, железници, урбани надвозници)

• Железнички транзит (лесна железница, метро)

• Пристаништа и пристаништа

Зацврстете ги преднапрегнатите челични нишки за да ја подобрите структурната носивост и отпорноста на пукнатини и да го продолжите работниот век.

(2) Архитектура и градежништво

• Високи и супервисоки згради

• Големи јавни згради (спортски места, конгресни центри)

• Индустриски работилници и магацини

• Кревање на тешки предмети и структурно засилување

Клинот за држење на посттензионен кабел се користи во критични конструкции кои поднесуваат огромни оптоварувања и исто така се користат при реновирање и зајакнување на постоечките згради.

(3) Енергетски и индустриски капацитети

• Производство на енергија од ветер (закотвување на темелите на кулите на турбините на ветер)

• Нуклеарни централи (специјални конструкции како што се садови за задржување)

• Резервоари за складирање на ЛНГ (преднапрегнат бетон со ниска температура)

• Основи на голема индустриска опрема

За да се обезбеди нивната стабилност при циклични оптоварувања како што се силни ветрови

(4) Проекти за заштеда на хидроелектрични и вода

• Брани и хидроцентрали

• Зајакнување на косините и тунелите

• Подземно инженерство

Зајакнете го телото на браната, карпестата маса од стрмни падини и тунелот што го опкружува карпата за да спречите лизгање на земјиштето и уривањето.

(5) Специјални и нови полиња

• Геотехничко и зајакнување на темелите

• Конструктивна поправка и реновирање

• Антимагнетно и антикорозивно инженерство

Се применува за зајакнување на темелите, замена на лежиштата на мостот, корекција на усогласување на зградите итн.

Основна функција

Клин за држење на пост-затегнат кабел е клучна компонента за прицврстување во пост-затегнати преднапрегнат бетонски конструкции. Нејзините основни функции може да се сумираат на следниов начин:

(1) Стегање и закотвување на челични прамени

Откако ќе се затегнат тетивите за преднапрегање, клиновите цврсто ги прицврстуваат челичните жици (или сноповите од челична жица), спречувајќи ги да се повлечат или лизгаат и да ја блокираат силата на затегнување на крајот на прицврстувањето.

(2) Пренесување на преднапрегање на бетонската конструкција

Клинот за држење на кабелот за пост-затегнување го пренесува затегнатоста на челичните нишки на прицврстувачките плочи, кои потоа ја пренесуваат силата преку плочите на котвата до бетонските компоненти, со што се воспоставува долгорочно ефективно преднапрегање низ целата структура, зголемувајќи ја отпорноста на пукнатините, вкочанетоста и носивоста на конструкцијата.

(3) Постигнување „само-заклучување“ и „анти-олабавување“

Со искористување на геометриските карактеристики во облик на клин, се генерира ефект на самозаклучување помеѓу блокот на клин и конусната дупка на сидровата плоча кога се изложени на сила - колку е поголема силата на истегнување, толку е поцврсто затегнат клиновиот блок, а со тоа се осигурува дека структурата нема да се олабави за време на нејзиниот период на работа.
