Сидро клинови за затегнување на пост-тензија

Принцип на работа

Принципот на работа на Сидровите клинови за затегнување по напнатост се заснова на два механизми: Самозаклучување на клин и пренос на сила на триење.

(1) Системски состав

Целосниот систем за закотвување обично се состои од:

Челични нишки (тетиви за преднапрегање): Тие ја носат силата на затегнување.

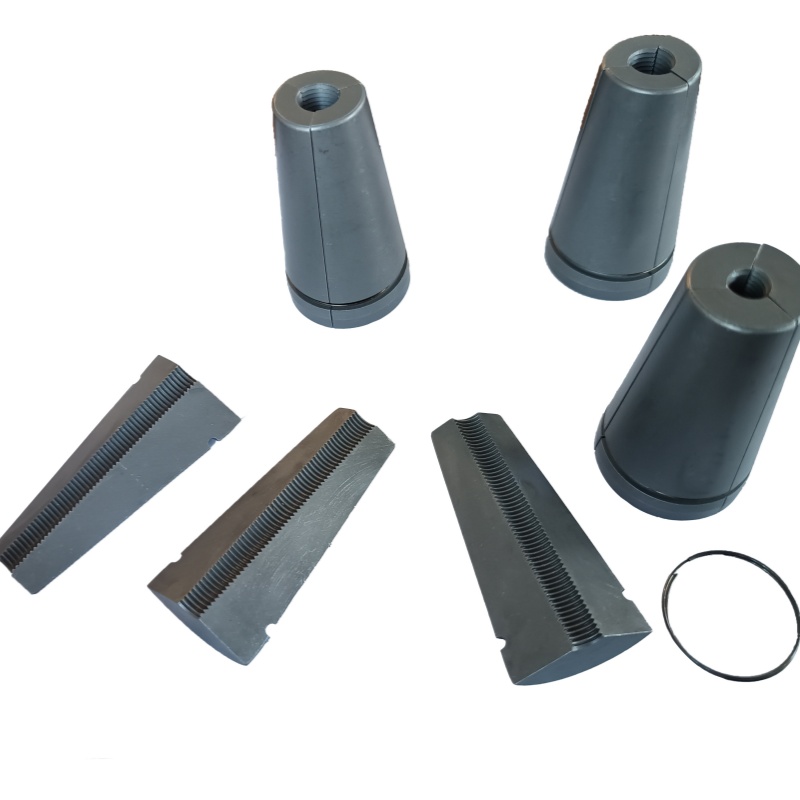

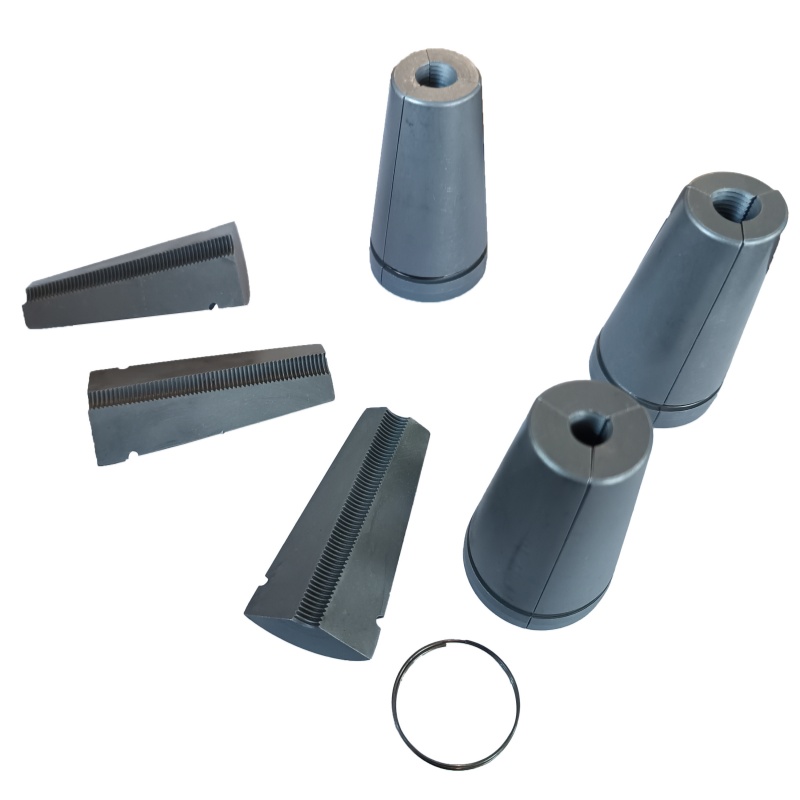

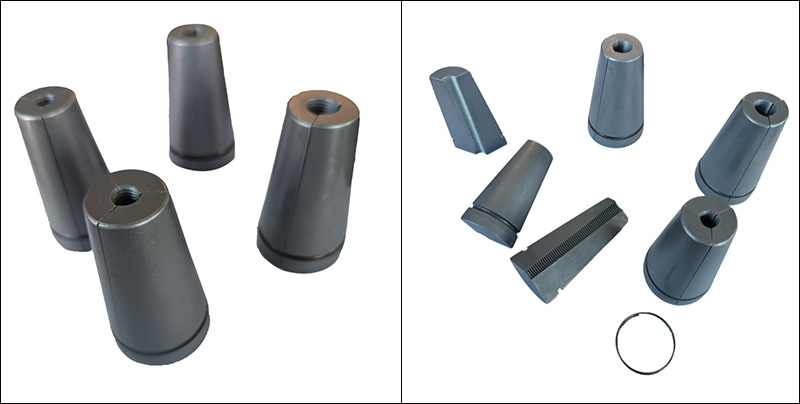

Клинови (плочи за стегање): Составени од две или три парчиња, кои формираат конусна единица за стегање, со гребени на внатрешната површина.

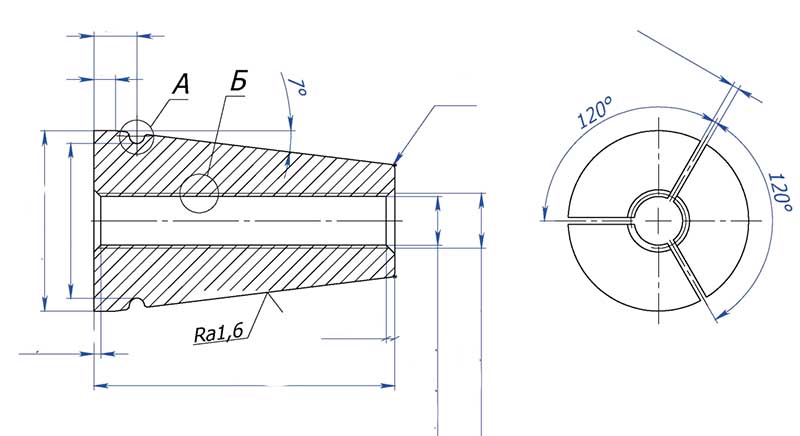

Прицврстувачки плочи: со конусни дупки, аголот на конусот на дупката одговара на надворешниот конусен агол на клинот (обично околу 6°55′).

Влошки за сидро: Префрлете го притисокот на бетонот и играјте локална носечка улога.

(2) Работен процес

Фаза на затегнување: Дигалката за затегнување ги истегнува челичните жици. Во овој момент, клиновите за сидро за држење по напнатост сè уште не се целосно заглавени, а челичните нишки можат слободно да се движат.

Фаза на фиксација: Штом ќе се достигне предвидената сила на затегнување, хидрауличниот дигалка се повлекува за да се истовари. Поради контактот помеѓу надворешната конусна површина на клин блок и внатрешниот ѕид на конусната дупка на сидровата плоча, се генерира позитивен притисок.

Формирање самозаклучување: Силата на контракција на челичната жичка предизвикува притисокот помеѓу блокот на клин и ѕидот на конусната дупка нагло да се зголеми. Кога силата на триење е еднаква или поголема од силата на контракција на челичната жичка, се формира статичка рамнотежа помеѓу блокот на клин и челичниот прамен, како и помеѓу блокот на клин и плочата за сидро. Челичната жичка потоа е безбедно заклучена.

Задржување пред напрегање: Последователно, затегнатоста на челичните нишки целосно се пренесува на бетонскиот член преку клиновите за сидро за затегнување на пост-тензија - плоча за сидро - подлога за прицврстување.

(3) Состојба за самозаклучување

Дали клинот може да постигне сигурно самозаклучување зависи од односот помеѓу аголот на клин (агол на конус) и коефициентот на триење. Теоретски, состојбата на самозаклучување е:

Половина од аголот на конусот (α/2) ≤ арктан(μ)

Каде што μ е коефициентот на триење помеѓу клинот и дупката на конусот на плочата за сидро.

(4) Функција на моделот на забите

Острите обрасци на забите на внатрешната површина на клиновиот блок се еден од клучните дизајни. За време на процесите на затегнување и закотвување, обрасците на забите ќе се вградат во ситните јами на површината на челичните жици, што резултира со механичко испреплетување.
