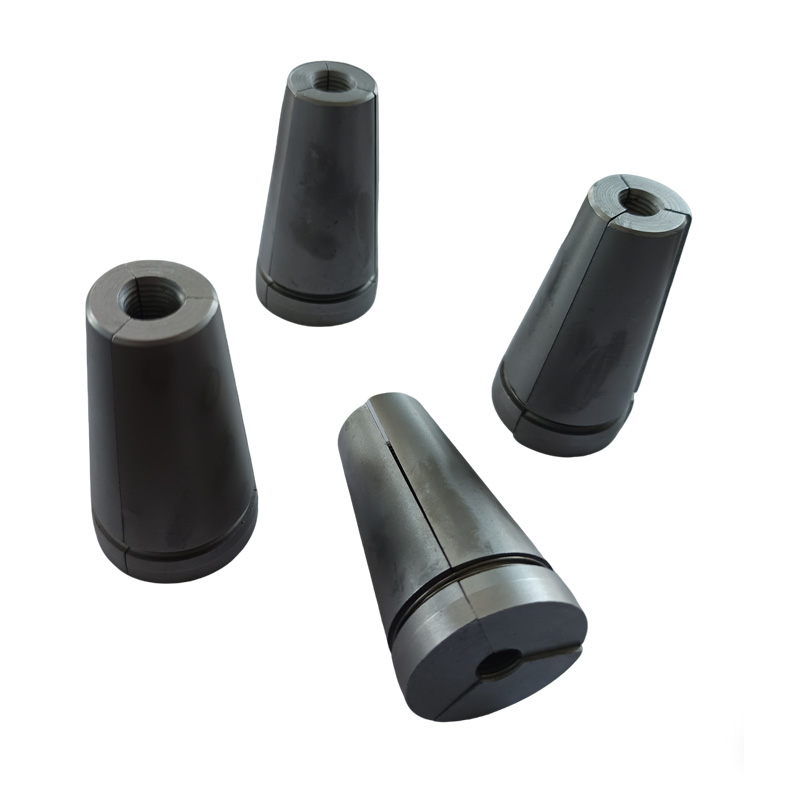

Пост тензија сидро клинови

Клучни перформанси

Изведбата на Post Tension Anchor Wedges директно ја одредува структурната безбедност и издржливоста на големите проекти како што се мостовите и зградите. Со избирање на Xiaoguo®, ќе добиете сигурна гаранција која може да ги издржи најстрогите стандарди.

(1) Ефикасност на закотвување на статичко оптоварување

Коефициент на ефикасност ηa ≥ 0,95

Дали системот за прицврстување може ефикасно да ја искористи целосната јачина на челичните жици

(2) Крајно вкупно оптоварување

εapu ≥ 2,0%

Ја мери еластичноста на системот за закотвување под крајна состојба за да спречи кршливост

(3) Изведба на замор

Нема дефект по 2 милиони циклуси на вчитување

Обезбедува дека структурата, како што се мостовите и кулите на турбините на ветер, кои се подложени на долгорочни динамички оптоварувања, нема да пропаднат поради замор.

(4) Губење на триење во областа на прицврстувањето

Вкупна загуба на отворот на сидро + отвор на труба ≤ 6%

Ја намалува загубата на ефективно преднапрегање предизвикано од триење, што влијае на ефикасноста на затегнување и контрола на трошоците.

(5) Количина на повлекување на клин блок

Сидро со ниска повлекување ≤ 0,5 mm; Вообичаено сидро ≤ 6mm

Ова директно влијае на точноста на поставувањето пред напрегање. Колку е помало повлекувањето, толку е помала загубата на преднапрегање за време на поставувањето.

(6) Барања за цврстина:

Клинови за сидро на пост-тензија: HRC 58-65; Сидро плоча: HB ≥ 251

Осигурете се дека површината на деловите е отпорна на абење и нема да се деформира или колабира под голем притисок.

Класификација

Клиновите за сидро за пост-тензија може дополнително да се класифицираат во многу типови. Главните критериуми за класификација се засноваат на бројот на парчиња, формата на внатрешните заби и обликот на надворешниот конус. Соодветните структурни карактеристики и употреби

【1】бројот на парчиња

(1) Дводелни

Структурни карактеристики: Две симетрични плочи за стегање во облик на клин, кога се комбинираат, формираат кружна дупка во средината

Типични апликации: Постојано работно сидро, за еднократна употреба

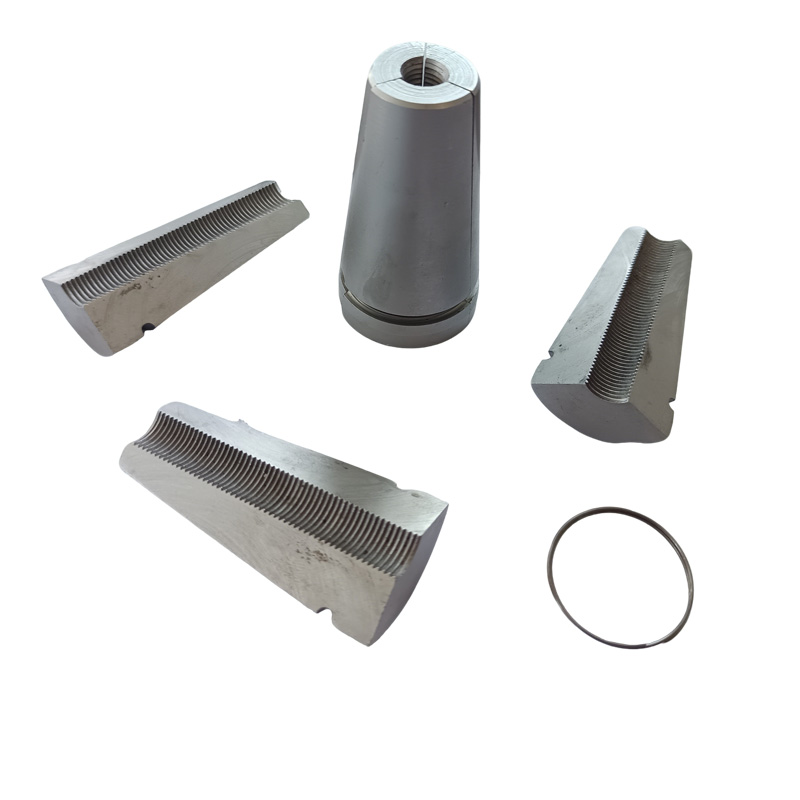

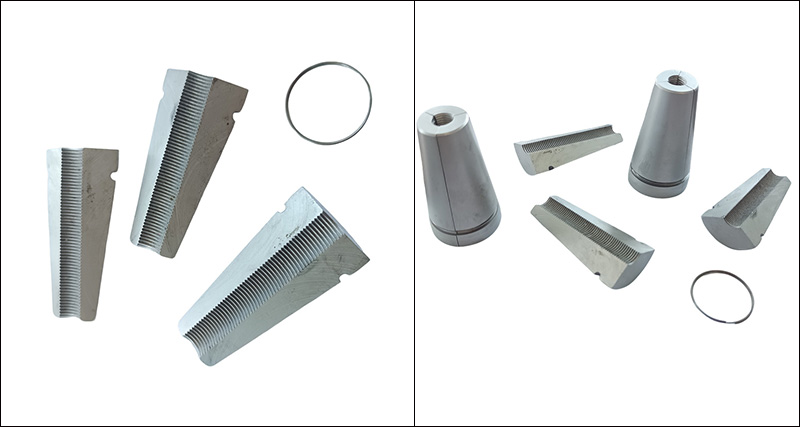

(2) од три парчиња

Структурни карактеристики: Три рамномерно поделени плочи за стегање во облик на клин, со празнини меѓу нив, бараат пружинска намотка за координација

Типични апликации: Сидро за алат, еднократно

【2】 формата на внатрешните заби

(1) Кружни заби

Карактеристики: Затегнувачките клинови за сидро има повеќе независни кружни испакнати заби, со остри врвови на забите.

Применливи челични нишки: Стандардна челична нишка (структура 1×7)

(2) Спирален конец

Карактеристики: Континуирана спирална внатрешна нишка

Применливи челични нишки: сноп од челична жица со висока цврстина или специјално преднапрегнато засилување

(3) Тип на комбинација

Карактеристики: Обемни заби + надолжни жлебови

Применливи челични нишки: Ги подобрува перформансите на отстранувањето и зафаќањето на чиповите

【3】обликот на надворешниот конус

(1) Единечна конусна површина

Карактеристики на конусна површина: Целата површина има едно заострено (најчесто)

(2) Двојна конусна површина

Карактеристики на конусна површина: Постои транзиција со мал агол во близина на големиот крај, што ја подобрува распределбата на силите

(3) Со водечки дел

Карактеристики на конусна површина: Цилиндричен водечки дел се протега од малиот крај, што го олеснува почетното вметнување
