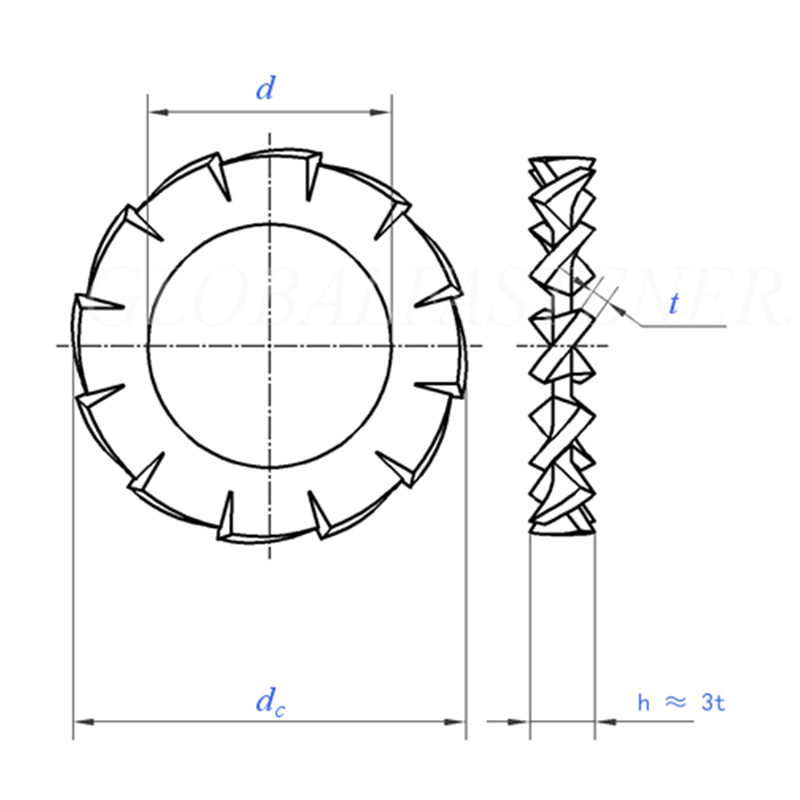

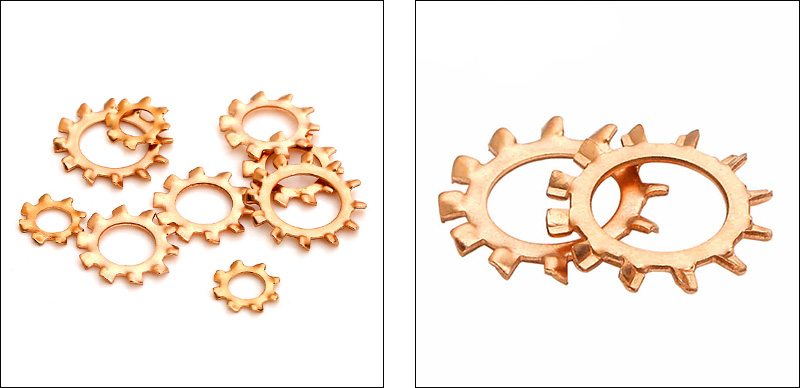

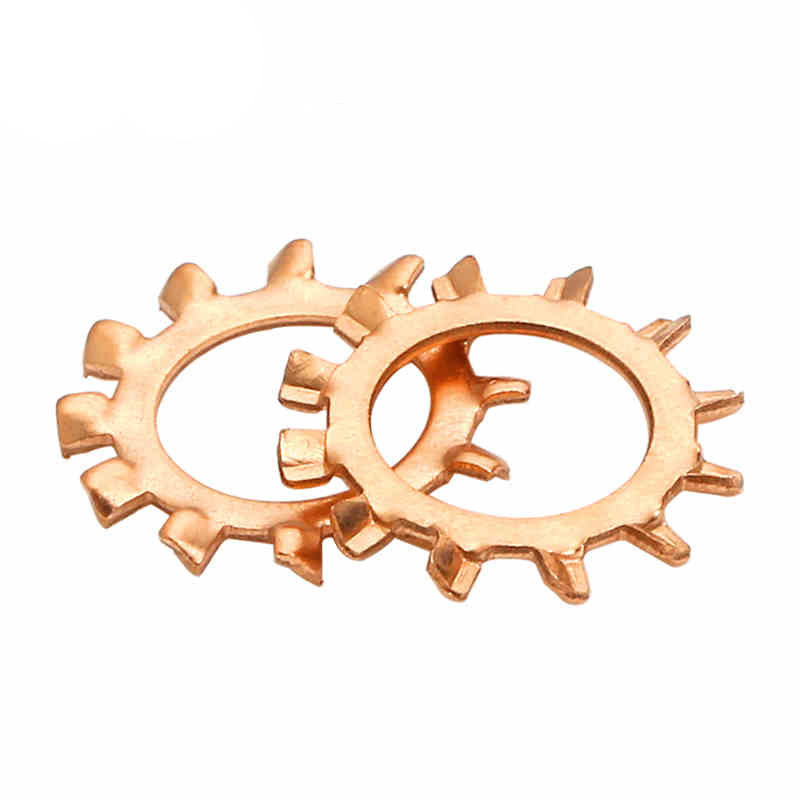

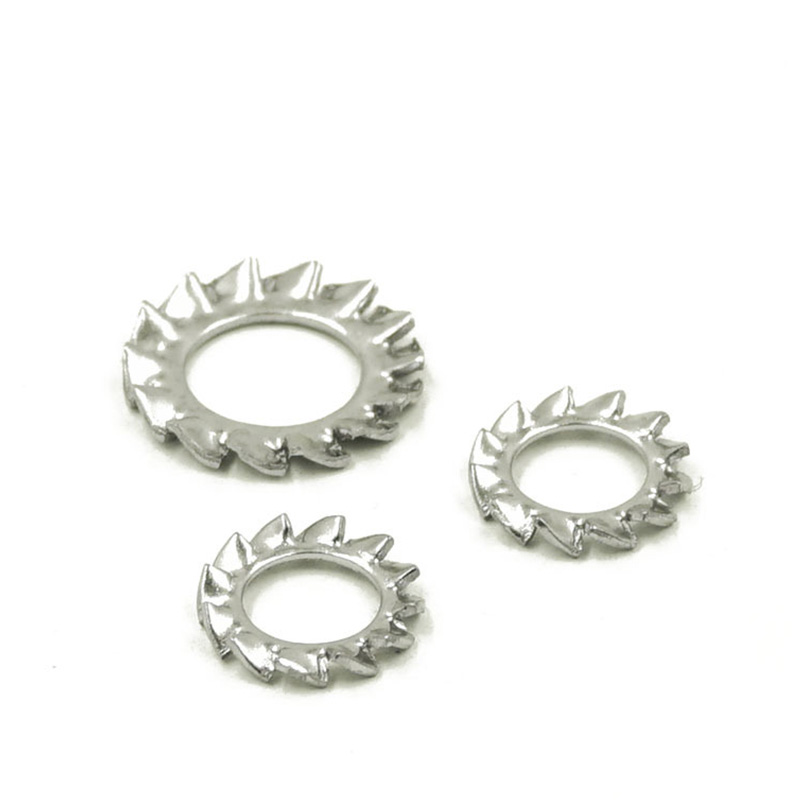

Подлошки за заклучување со надворешни назабени заби

Видовите на подлошки за заклучување со надворешни назабени заби главно се класифицирани врз основа на аспекти како што се структурата на обликот на забите, носивоста и посебните функции.

(1) ДИН 6798

Стандардот DIN 6798 е најшироко користената спецификација за подлошки со надворешни назабени заби и главно се состои од три форми:

① Надворешен назабен прстен за заклучување

Забите се на надворешниот прстен и се наредени на преклопен начин, обезбедувајќи најголема контактна површина.

②Внатрешен назабен прстен за заклучување

Забите се на внатрешниот прстен и се погодни за завртки со мала глава.

③Конусен ребрест прстен за заклучување

Конусна структура, агол на потонување од 90°

(2) BW наспроти EOW

Според класификацијата за јачина на оптоварување, подлошките со надворешни назабени заби се поделени на стандарден и тежок тип.

① Стандарден тип на BW

Има редовна длабочина на забите, одговара на нормална индустриска употреба и вообичаена монтажна работа. Заедничка употреба: електронски производи, општи машини, опрема за автоматизација.

② EOW тежок тип

Доаѓа со подлабоки заби и подобри перформанси против лабаво, погоден за места со тешки вибрации и тежок товар. Заеднички намени: автоделови, машини со високи вибрации, градежни проекти и челични конструкции.

(3) Специјална функција

①EOW Преклопување

Специјална структура на заб што се преклопува, специјално дизајнирана за апликации со релативно слаб вртежен момент. Во споредба со обичниот надворешен тип на заб, тој е погоден за нерамни потпорни површини, има поголема контактна површина и е погодна за распределба на товарот.

②Голем/тесен опсег

Според барањата на различните апликациски простори, (RDEFL/RDIFL) и (RDIFS) се обезбедени за да се задоволат различните барања на областа за контакт.

③ RDD машина за перење со двојни заби

И внатрешната и надворешната површина се назабени, погодни за апликации каде што се потребни повисоки барања против олабавување.

Најчесто поставувани прашања

(1) Дали надворешните назабени запчеста брава подлошки се ефикасни против високи вибрации?

Да, надворешната заптивка за заб е посоодветна за средини со високи вибрации отколку внатрешната заптивка, бидејќи има поголема површина за контакт помеѓу забите и подлабоко зафаќање.

(2) Дали забите ќе ги оштетат меките материјали како алуминиум или пластика?

Така е. Острите заби ќе копаат во помеки материјали и ќе остават вдлабнатини, па дури и пукнатини. За алуминиумските делови, можете да ставите рамна мијалник помеѓу мијалникот за заклучување и работното парче за да има тампонирана улога. Што се однесува до пластичните делови, не користете директно надворешни подлошки за заби. Подобро е да изберете внатрешни подлошки за заби или наместо тоа да користите поголема рамна машина за перење.

(3) Која е типичната цврстина на пружините челични подлошки за заклучување со надворешни назабени заби?

По термичка обработка, тврдоста е обично HRC 40–50 (приближно 400–530 HV).
