Надворешна назабена машина за заклучување

Машината за перење со надворешно назабена брава произведена од фабриката Xiaoguo® има одлична отпорност на удар и перформанси против олабавување. Кога се користат, надворешните заби ќе бидат вградени во главата на завртката и површината на работното парче, со што ќе се спречи олабавување на завртката.

Испрати барање

Опис на производот

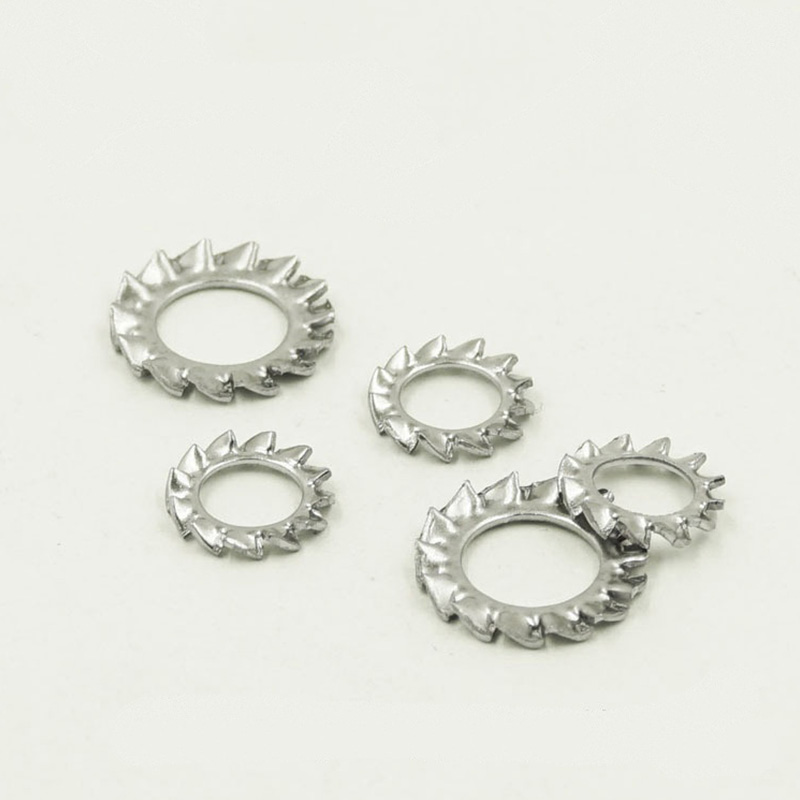

Надворешната назабена мијачка за заклучување се дихтунзи против олабавување со заби околу надворешниот раб. Забите се протегаат радијално од надворешниот круг на мијалникот.

Кога ги затегнувате завртките или навртките, овие надворешни заби се прицврстуваат на површината на делот. Го зголемува триењето и формира механичка брава, така што прицврстувачот нема лесно да се олабави.

Во споредба со внатрешните подлошки за заклучување на забите, надворешниот стил на заб подобро се вклопува за делови со поголема надворешна големина. Рамномерно го шири притисокот и дава стабилен ефект на заклучување. Внатрешната заптивка главно се користи под главите на помалите завртки, додека надворешната назабена брава за перење главно се користи под навртките или за прицврстувачи со поголеми глави.

Принцип на работа

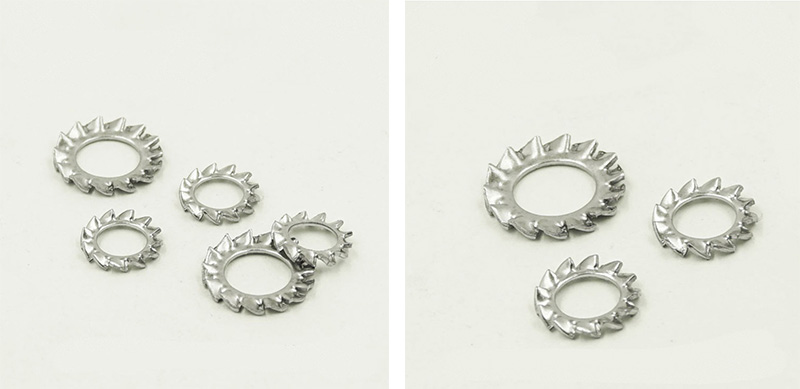

Outer Serrated Lock Washer

Принципот на работа на мијалникот со надворешна назабена брава е всушност прилично едноставен. Тоа главно се потпира на две работи:

(1) Забите копаат право во контактната површина.

Овој вид мијалник има круг од остри заби на надворешниот раб. Кога ги затегнувате завртките или навртките, забите се притискаат на две допирни површини: дното на главата или навртката на завртката и површината на инсталираниот дел.

Откако ќе потонат забите, тој работи како прстен од шипки под прицврстувачот. Ако завртката почне да се откачува природно, овие заби ја држат цврсто и го спречуваат да се врти.

(2) Самата машина за перење обезбедува еластичност.

Машината за перење со надворешно назабена брава не е целосно рамна; сам по себе има одреден степен на еластичност. Откако ќе се затегне, се сплеска, но материјалот секогаш сака да се врати во првобитната форма, па непрекинато врши нагорна сила. Оваа сила го зголемува триењето помеѓу навоите, со што завртката е помала веројатноста да се олабави.

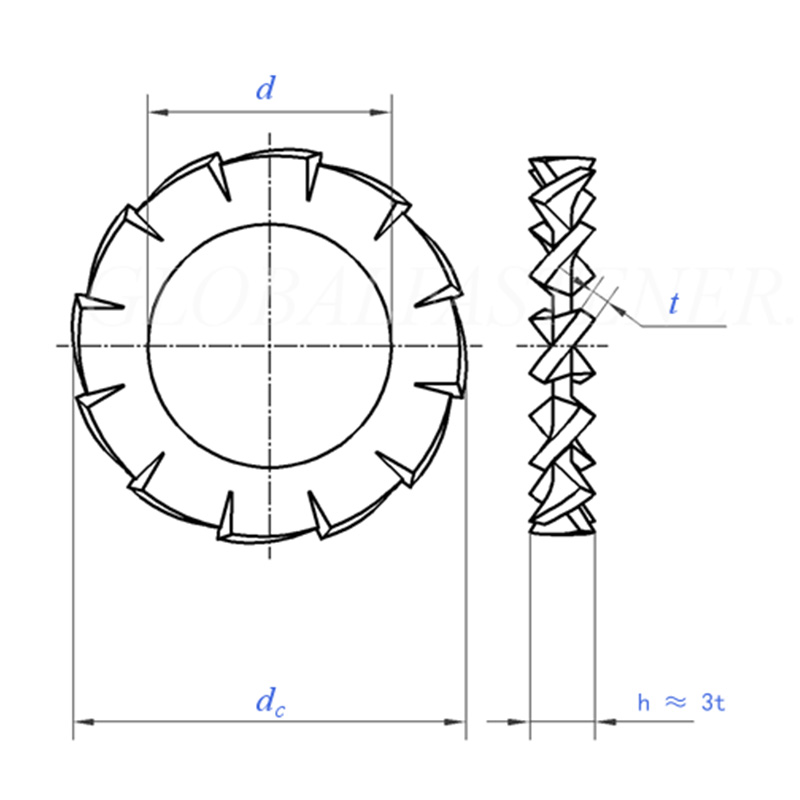

Outer Serrated Lock Washer

Големина		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинална големина	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	макс=номинална големина	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Број на заби	мин	9	9	9	9	10	11	11	12	14	14
на 1000 единици кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За номинален дијаметар на конецот		М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М7	М8

Големина		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинална големина	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номинална големина	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Број на заби	мин	16	16	18	18	18	20	20	20	22	22
на 1000 единици кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За номинален дијаметар на конецот		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

(1) Која е разликата помеѓу мијалник со надворешно назабено заклучување и внатрешни подлошки за заклучување на забите?

Верзија на надворешен заб: Забите се наредени на надворешниот круг, се вклопуваат во прицврстувачите со релативно големи глави.

Верзија на внатрешен заб: Забите се на внатрешниот круг, со обичен мазен надворешен раб. Овој стил совршено одговара на завртките со мали глави.

(2) Дали давате примероци за тестирање?

Да. Инвентарните примероци со стандардна големина се бесплатни (трошокот за испорака е на товар на клиентот), а времето за испорака е 2-5 дена.

(3) Која е MOQ и времето на испорака за нарачка на големо?

За стандардни спецификации, MOQ е генерално 1.000 - 5.000 парчиња по спецификација. Времето на испорака е приближно 15 - 25 дена. Од нерѓосувачки челик или облога Dacromet може да потрае малку подолго.
