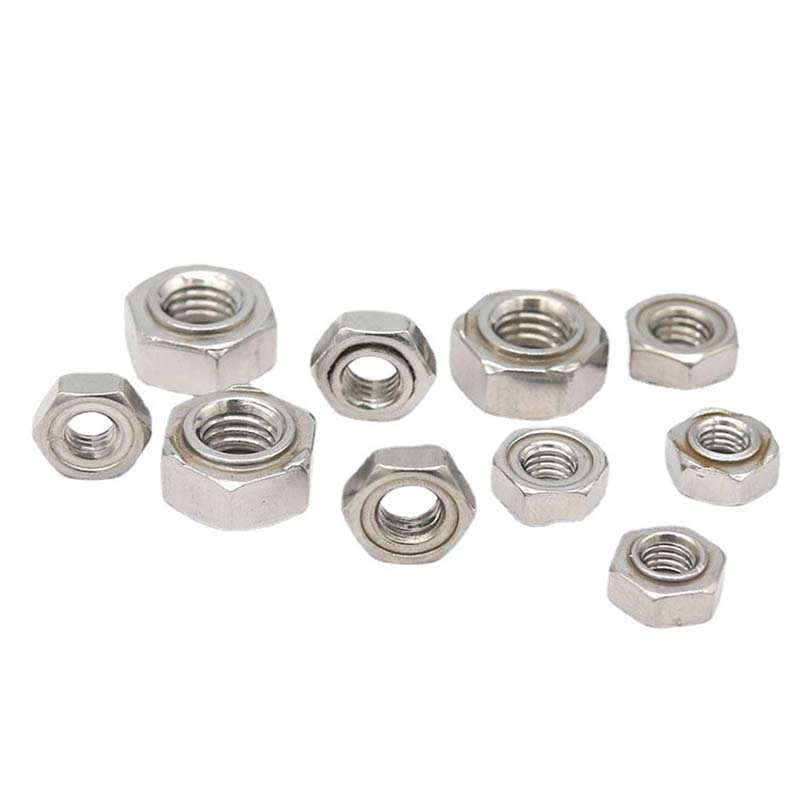

Метрички шестоаголни навртки за заварување со проекција на отпор

Метричките шестоаголни навртки за заварување со проекција на отпор се со големина во метрички единици и се специјално дизајнирани за отпорно заварување на место. За време на процесот на заварување, малите испакнатини ќе се стопат и ќе се врзат со металот. Добавувачите на Xiaoguo® можат да обезбедат бесплатни примероци.

Модел:BS 7670-1-4-1993

Испрати барање

Опис на производот

Метричните шестоаголни навртки за заварување со проекција на отпор имаат хексагонална форма, што го прави погодно да се користи клуч за затегнување. На едната страна од навртката има неколку испакнати мали точки за лемење, додека од другата страна има стандардни метрички дупки со навој.

Детали за производот

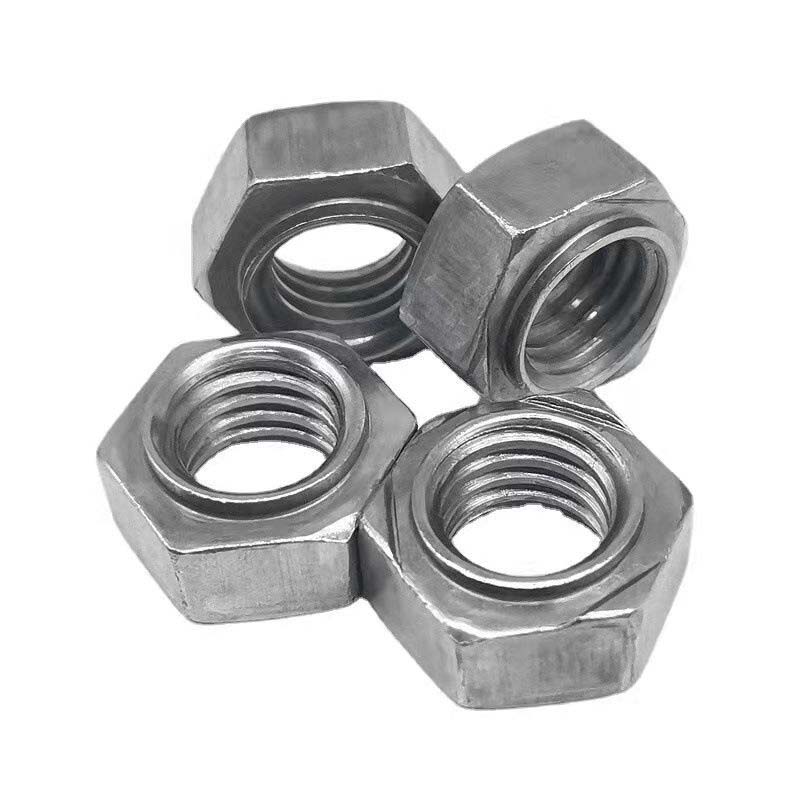

Шестоаголните навртки за заварување со проекција на метрички отпор имаат мали испакнатини на дното. Кога електродите за заварување притискаат надолу, струјата тече низ овие испакнатини, моментално топејќи ги испакнатите и спојувајќи ја навртката со основната метална плоча. Овој процес е брз и автоматизиран и е многу погоден за големи производствени линии во автомобилската индустрија или индустријата за домашни апарати.

Метрички шестоаголни навртки за големини на капакот за заварување со проекција на отпор како што се M6, M8 и M10. Теренот (на пример, 1,0 или 1,25) треба да одговара на вашите завртки. Големината на шестоаголната навртка (на пример, шестоаголната навртка за M6 е 10 милиметри) го одредува потребниот клуч за следниот чекор.

Пон	М3	М4	М5	М6	М8	М10	М12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 макс	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 мин	4.395	5.895	6.87	7.87	10.34	12.34	14.64
и мин	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h макс	0.55	0.65	0.7	0.75	0.9	1.15	1.4
ч мин	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 макс	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 мин	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s макс	7.5	9	10	11	14	17	19
s мин	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H макс	3	3.5	4	5	6.5	8	10
H мин	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

За заварување со проекција на отпор, одржувајте ја површината чиста кога користите метрички шестоаголни навртки. Маслото или 'рѓата може да го оштетат заварот. Уверете се дека електродите се порамнети и во добра форма. Оштетените електроди може да доведат до лошо заварување. Обрнете внимание на „прскање“ (летање на искра), што обично укажува на грешка во поставувањето и заварот може да не е сигурен.

Карактеристики на производот

Метричните шестоаголни навртки за заварување со проекција на отпор обезбедуваат поголем вртежен момент при затегнување или олабавување на завртките, обезбедувајќи непречено и лесно работење без лизгање. Тие исто така обезбедуваат уредно порамнети точки на заварување и рамномерна дистрибуција на топлина за време на заварувањето. Тие цврсто се прилепуваат на заварените компоненти, создавајќи сигурна врска.

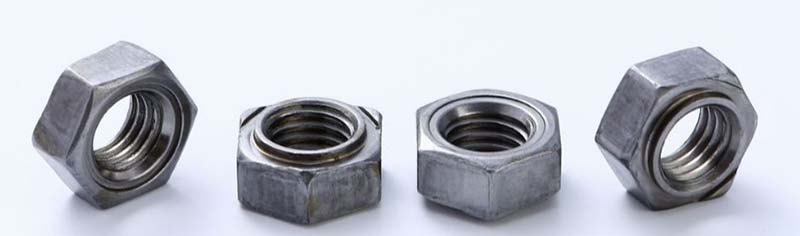

Metric hex nuts for resistance projection welding
