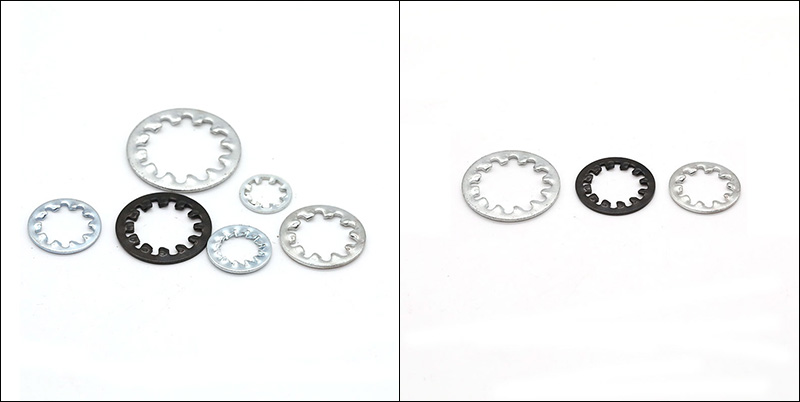

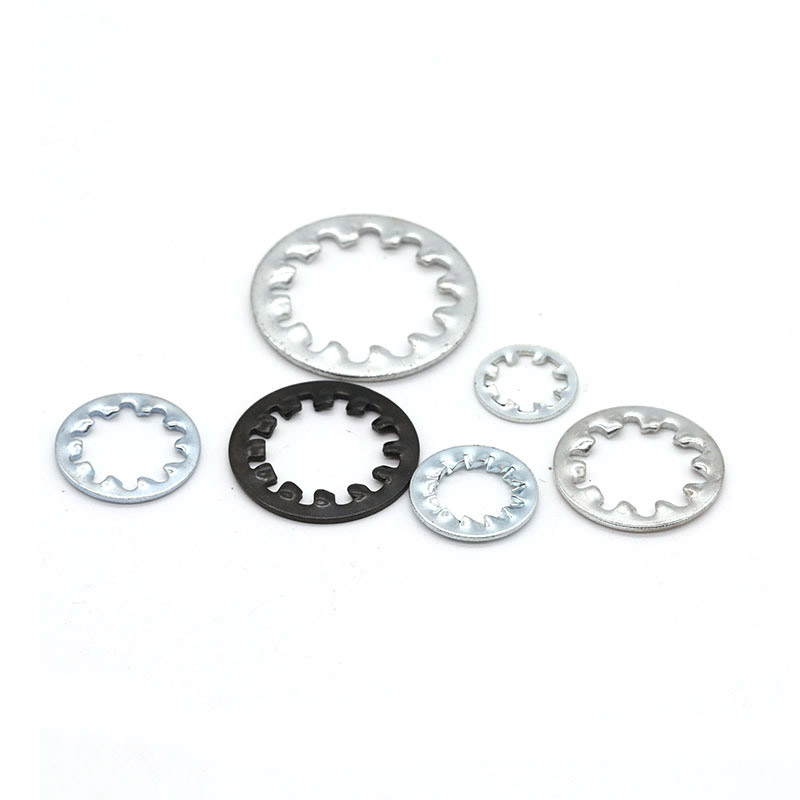

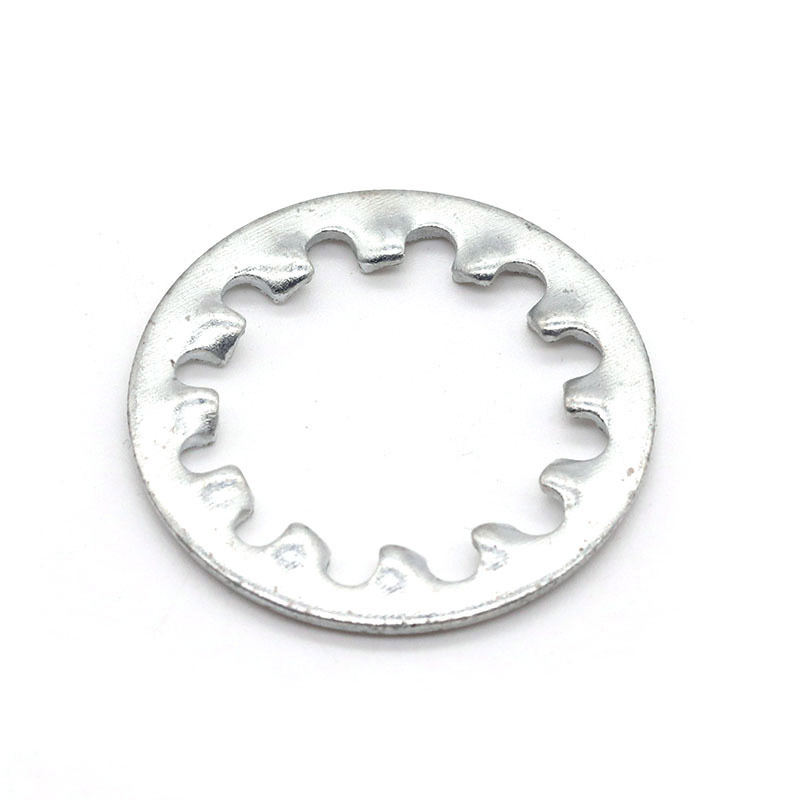

Подлошки за заклучување со внатрешни заби

Подлошките за заклучување со внатрешни заби главно се поделени на стандарден тип (Тип AW) и тежок тип (Тип IOW). Основната разлика меѓу нив лежи во длабочината и јачината на обликот на запчаникот.

(1) Напишете AW

Основна карактеристика: Усвојување на погусто спакуван внатрешен дизајн на опрема за распределба на товарот

Принцип на заклучување: Со зголемување на бројот на допирни точки за време на залак, триењето се користи за да се спречи олабавување.

Претпочитани материјали: Конвенционален јаглероден челик или економичен нерѓосувачки челик (како SUS304)

Носивост: Погоден за средно и мало оптоварување, лесна фиксација

Цена: Економски тип

Типична примена: Тип AW подлошки за заклучување со внатрешни заби се погодни за електронски кола, ПХБ плочи, апарати за домаќинство, табли со инструменти и други уреди со лесно оптоварување.

(2) Тип IOW

Основна карактеристика: Забите се подлабоки, поостри и подебели, со поголема сила на гризење.

Принцип на заклучување: Со користење на врвовите на забите за да се „фати и гризе“ металната површина, се создава механичка сила на блокирање.

Материјал: Изработен од 65Mn пружински челик, цврстина HRC 39-50

Перформанси на оптоварување: Погоден за работни средини со тежок товар и силни вибрации

Карактеристика на трошоците: Одлична вредност за сигурни перформанси

Примена: IOW подлошки за заклучување со внатрешни заби се идеални за тешки делови. Широко се користи за автомобилска шасија и мотори, индустриски машини и градежна опрема за подигнување.

Едноставно кажано, кој да се избере помеѓу стандардните AW и тешките IOW главно се сведува на работниот стрес на завртките.

За ситуации со силни вибрации или удари, како што се автомобилите и големите индустриски машини, одете со тешкиот тип IOW за да ги зацврстите спојниците на завртките.

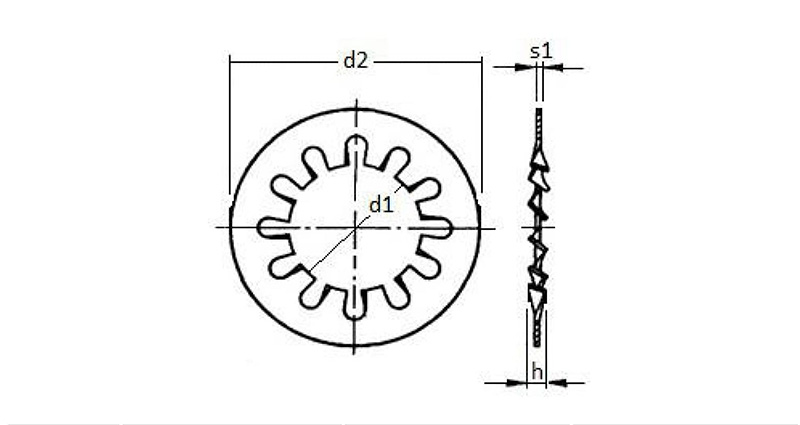

М2	2.2	2.34	4.20	4.5	0.28	0.32
М2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
М3.5	3.7	3.88	6.64	7.0	0.47	0.53
М4	4.3	4.48	7.64	8.0	0.47	0.53
М5	5.3	5.48	9.64	10.0	0.57	0.63
М6	6.4	6.62	10.57	11.0	0.67	0.73
М7	7.4	7.62	12.07	12.5	0.77	0.83
М8	8.4	8.62	14.57	15.0	0.77	0.83
М10	10.5	10.77	17.57	18.0	0.87	0.93
М12	13.0	13.27	19.98	20.5	0.96	1.04
М14	15.0	15.27	23.48	24.0	0.96	1.04
М16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55
Информациите и цртежите Обезбедени се само референтни

Можеби ќе сакате да знаете

(1) Кој стил треба да го користам за инсталации на автомобилски мотори?

Предлагаме да одите со IOW подлошки за внатрешни брави за заби. Тие работат одлично во спречувањето на шрафовите да се откачат.

(2) Дали имате верзии од нерѓосувачки челик за двата стила?

Секако. И двата типа AW и IOW може да се испорачаат од нерѓосувачки челик, како A2/304 и A4/316 одделение.

(3) Која е разликата во тврдоста помеѓу типовите IOW и AW?

Јаглеродниот челик AW стандардни подлошки обично имаат цврстина од HRC 35-45. Тешката верзија на јаглероден челик IOW е потврда, со цврстина генерално од HRC 42 до 50.
