Хексични навртки за заварување

Веднаш купете Xiaoguo® Hex Weld Nuts. Овие навртки имаат три рамномерно распоредени испакнатини за заварување на дното. Струјата е концентрирана, јадрото на заварот е стабилно, а навртките никогаш нема да се олабават по заварувањето. Ова ефикасно го спречува проблемот со отстапување на навртката за време на процесот на заварување.

Модел:JIS B1196-1.1-1982

Испрати барање

Опис на производот

Hex Weld Nuts се тип на специјализиран прицврстувач кој е во согласност со стандардот DIN 929. Имаат хексагонална форма и три заварувачки испакнатини на дното (некои со иглички за позиционирање). Тие се трајно фиксирани на метални листови преку заварување со отпорно место и обезбедуваат внатрешна дупка за навој со висока цврстина за последователни поврзувања со завртки. Нивната клучна карактеристика е што никогаш не се олабавуваат по заварувањето. Hex Weld Nuts се широко користени во индустрии како што се автомобили, метални лимови и калапи. Тие исто така се користат на локации каде што не може да се користат обични навртки или каде што е потребна цврста и трајна врска со навој, што служи како фиксна внатрешна точка за поврзување на навој.

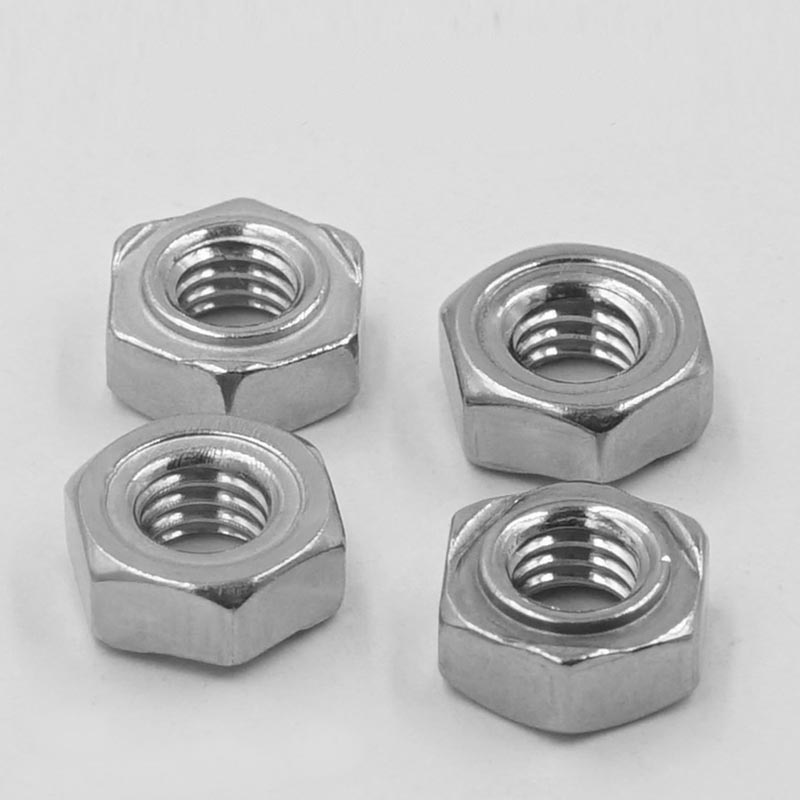

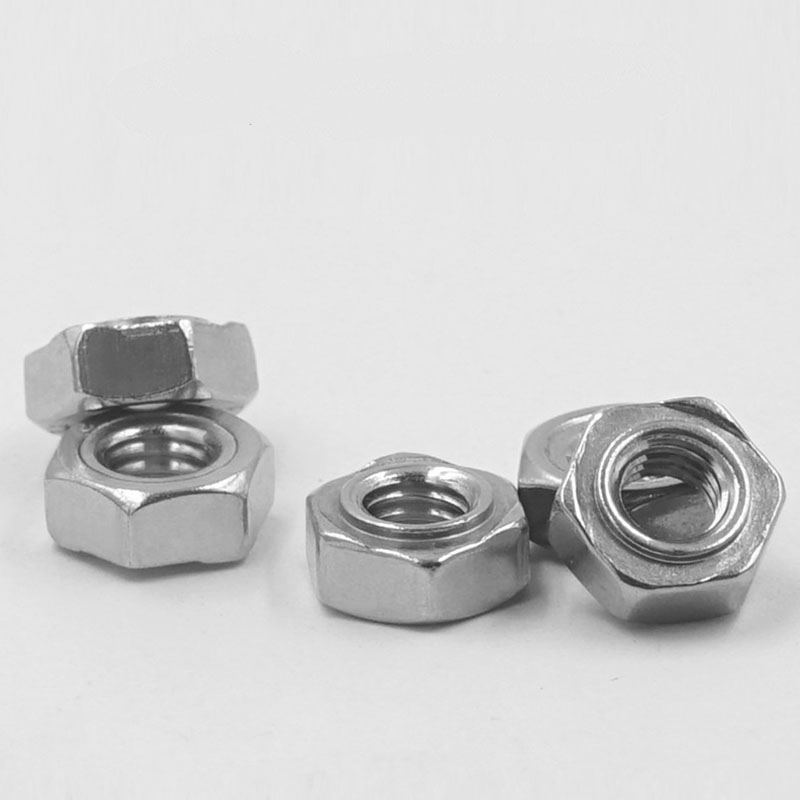

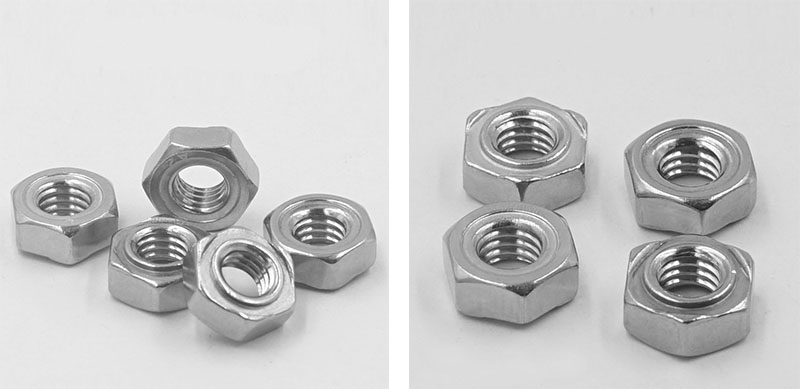

Hex Weld Nuts

Структурни карактеристики

Структурниот дизајн на Hex Weld Nut е центриран околу три клучни цели: сигурност на заварувањето, точност на позиционирање и леснотија на склопување.

【1】 Шестоаголна форма

(1) Облик: Правилен шестоаголник. Димензиите на спротивните страни се во согласност со стандардот DIN 929. Може да се затегне со користење на обичен отворен клуч или клуч за штекер, без потреба од специјален алат.

(2) Ширина на спротивната страна: Различни спецификации имаат различни димензии. На пример, М6 е 11 мм, М8 е 14 мм, а М10 е 17 мм. Обезбедете доволна површина за контакт за клучот.

(3) Вкупна висина: Обично 0,8 до 1,0 пати од номиналниот дијаметар на конецот. Обезбедете ја должината на заглавувањето на конецот и обезбедете јачина на поврзувањето.

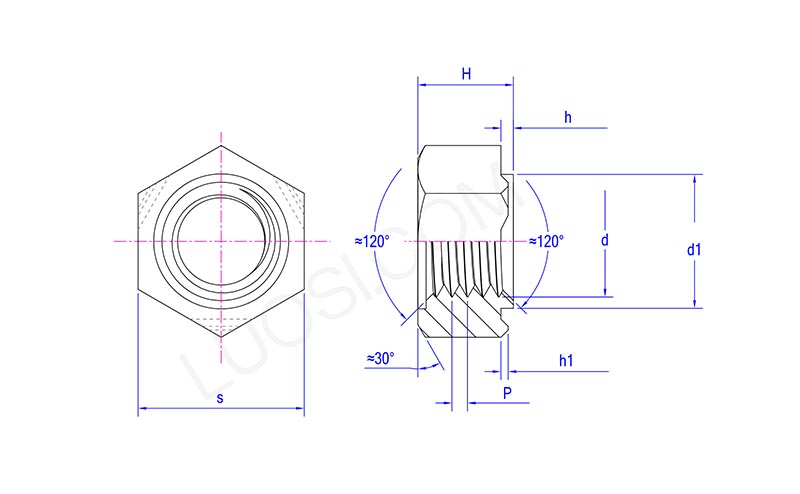

Hex Weld Nuts

Пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s макс	11	11	13	15	17	19
s мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
H мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
ч мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
h1 мин	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Долни проекции за заварување

(1) Количина: 3 парчиња (рамномерно распоредени на 120°). Три точки одредуваат рамнина, осигурувајќи дека хексадечната навртка за заварување е безбедно во контакт со основниот материјал. Дури и ако површината на работното парче е малку нерамна, сепак може да се гарантира сигурно заварување.

(2) Позиција: На работ на долната површина, за да се подобри стабилноста на заварувањето.

(3) Облик: сферичен или конусен со врв, со мазен врв. За време на отпорното заварување, струјата е концентрирана и има приоритет на топење за да се формира јадро.

(4) Висина: 0,5 - 1,0 mm (специфичните вредности зависат од спецификацијата и дебелината на плочата). Обезбедете цврст контакт со основниот материјал и обезбедете доволен волумен на топење.

【3】Водечка игла за позиционирање (Пилот, изборна структура)

(1) Дијаметар на водечки иглички: Помал од претходно дупчената дупка на работното парче (на пр. M8 за φ9,6 mm или φ11,6 mm)

(2) Висина на водечките пинови: 1,5 ~ 2,5 mm (избрана според дебелината на таблата)

【4】 Внатрешна нишка

(1) Спецификации на конец: метрички груб конец од M3 до M16 (достапен фин конец), Imperial UNC 1/4″ до 5/16″

(2) Точност на нишката: 6H (метричка), 2B (империјална)

(3) Должина на конецот: Обезбедете доволна должина на зафаќање на конецот

(4) Ориентација на конец: крајот на влезот може да има заобленост
