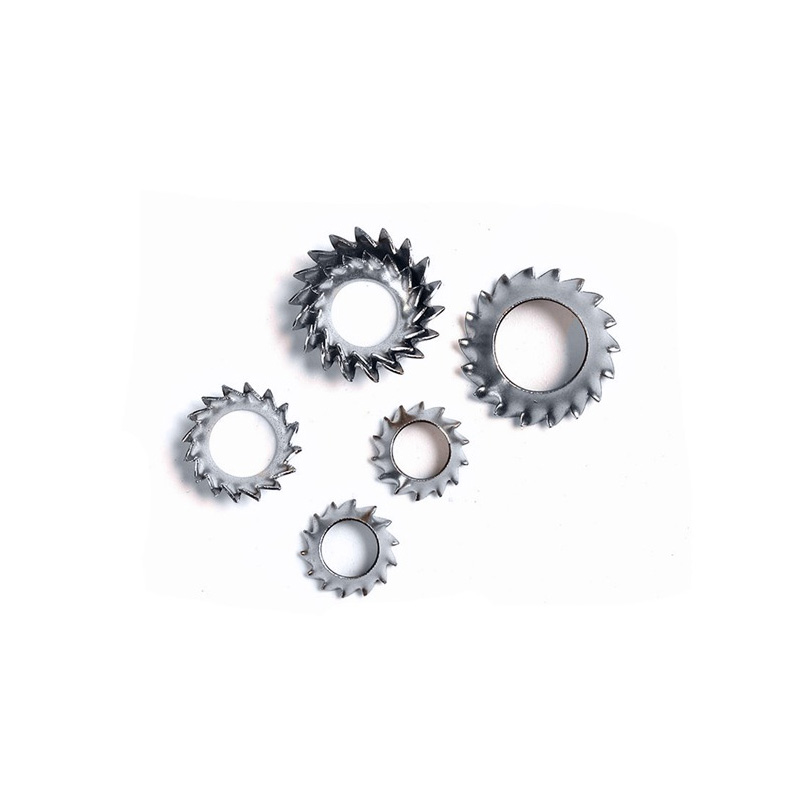

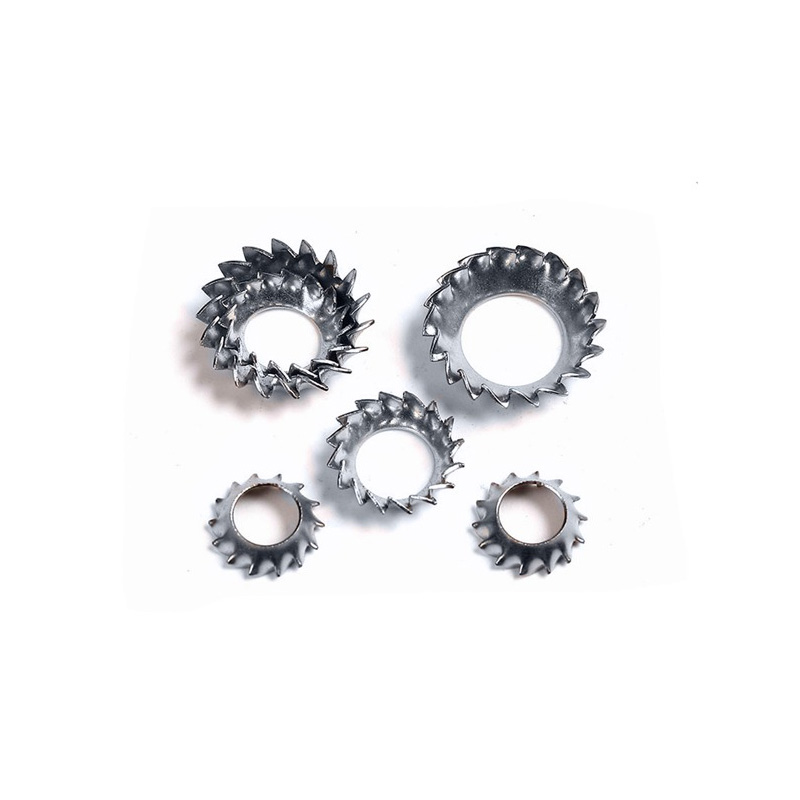

Подлошки со конусна брава со назабени надворешни заби

Предоптоварување со конусна пролет

Подлошките со конусна брава со надворешни забни назабени заби се во форма на плитка чинија (конусна) во слободна состојба и имаат одредена природна висина.

Кога започна операцијата за затегнување, мијалникот беше турнат во вдлабнатината, а конусната структура постепено се израмнуваше.

Срамнетиот мијалник, и покрај тоа што е компресиран, секогаш се стреми да се врати во првобитната конусна форма, со што континуирано генерира аксијална еластична сила.

Оваа еластична сила делува помеѓу главата на завртката и работното парче, одржувајќи постојано предоптоварување за навојот и компензирајќи ги малите празнини предизвикани од термичко проширување, абење или деформација на материјалот.

Механичка брава за надворешен заб

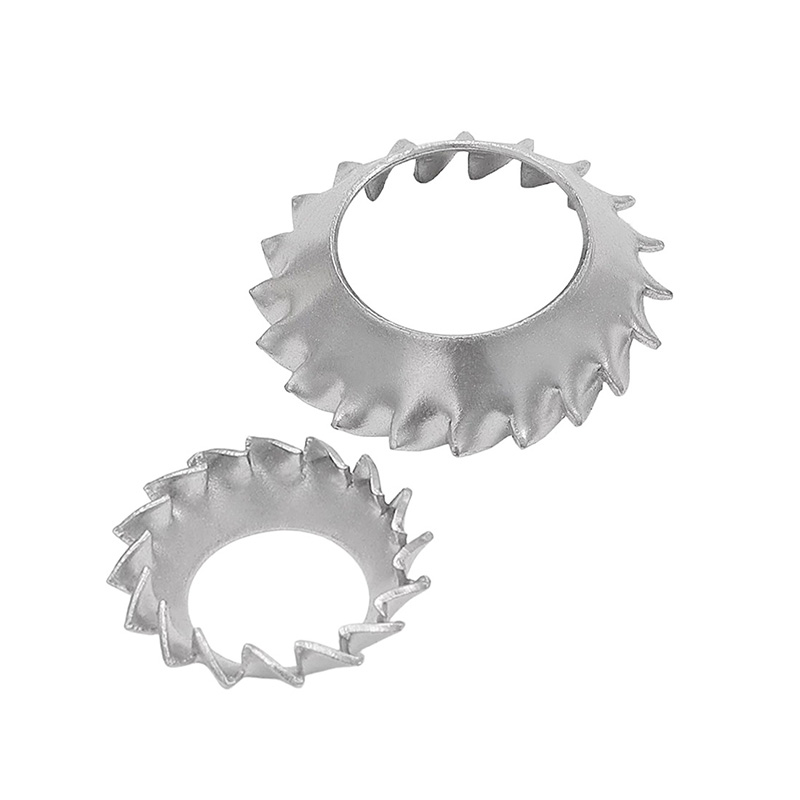

Има ред остри радијални заби на надворешниот обем на подлошките со конусна брава со назабени надворешни заби.

Кога машината за перење е израмнета, овие надворешни заби се загризуваат на површината на работното парче, создавајќи повеќе механички ангажмани.

Откако ќе се загризат забите, тоа е еквивалентно на додавање отпорност против ротација помеѓу машината за перење и работното парче.

Овој механички механизам за заклучување може ефикасно да се спротивстави на олабавување предизвикано од вибрации, удари и динамички оптоварувања.

Countersunk Flush Fit

Конусната површина на подлошките со конусна брава со назабени надворешни заби се совпаѓа со конусната површина на стандардната глава на завртката со вдлабнати шрафови.

По монтажата, машината за перење е целосно вметната во вдлабнатината на работното парче, а главата на завртката е на ниво или малку пониска од површината на работното парче.

Ова осигурува дека површината на склопот е мазна и рамна, без никакви испакнатини и не предизвикува непријатност при допирање, не се меша со другите компоненти и не влијае на спојувањето помеѓу забите и работното парче.

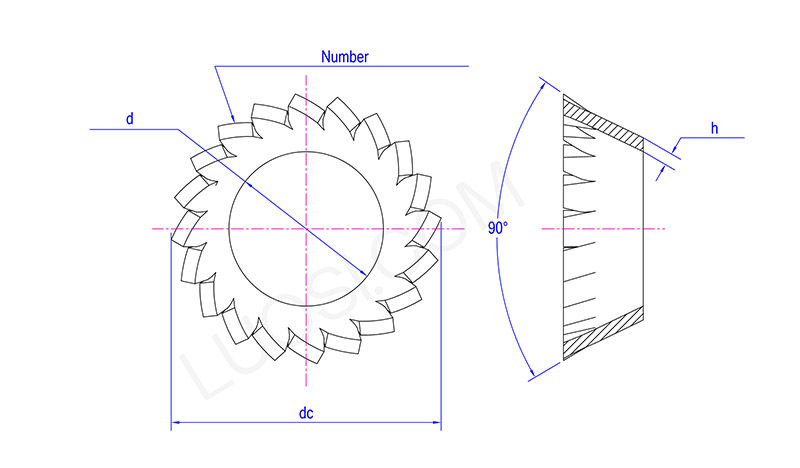

Пон	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
г мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Број на Број на заби мин	10	12	12	14	14	16	18	20	26	28	30

Одговорено на често поставуваните прашања

(1) Дали цврстината и вртежниот момент се стабилни?

Сите подлошки со конусна брава со назабени надворешни заби се направени со термичка обработка. Цврстината, еластичноста и вртежниот момент на блокирање се одржуваат стабилни за сериски нарачки.

(2) Дали обезбедувате бесплатни примероци?

О: Можеме да понудиме бесплатни стандардни примероци, купувачот треба само да ги сноси товарните трошоци.

(3) Кој е вашиот MOQ за стандардни и сопствени големини?

Стандардните големини поддржуваат мала пробна нарачка. Прилагодените нестандардни предмети имаат потреба од мали MOQ, прифаќаме нарачка на примероци и масовно производство.
