Контра-потонати надворешен заб назабени конусна брава подлошки

Фабричките Xiaoguo® подлошки со конусна брава со назабени надворешни заби имаат вградена вдлабна форма. Кога ќе ги ставите, тие седат рамно со или под површината на делот, така што целото надворешно лице завршува мазно и рамно.

Испрати барање

Опис на производот

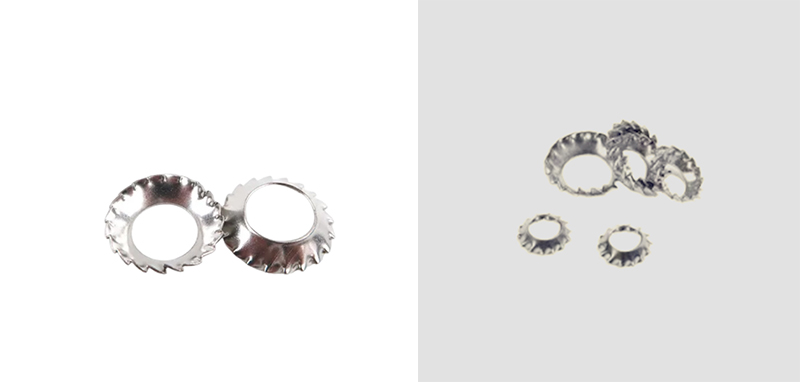

Овие подлошки со конусна брава со назабени надворешни заби се прстени за заклучување во форма на конус со вдлабнат профил и заби околу надворешниот раб. Потонатиот облик им овозможува да се вклопат право во вдлабнати дупки за монтирање, така што главата на завртката завршува рамна со или под површината на делот. Кога ќе ја затегнете завртката, конусниот дел се турка назад со постојан притисок на пружината, а надворешните заби се загризуваат во основниот материјал. Тоа го спречува олабавувањето на прицврстувачот кога работите вибрираат или се движат под оптоварување.

Countersunk External Tooth Serrated Conical Lock Washers

Водич за инсталација

Ова е упатството за инсталација за подлошките со конусна брава со назабени надворешни заби. Можете да го користите како референца за вашата операција.

(1) Спецификации за избор

Поставете го соодветниот внатрешен и надворешен дијаметар на подлошките со конусна брава со назабени надворешни заби со спецификациите на завртките за потопување. Спецификациите мора да бидат конзистентни за да не бидат преголеми или премали, што може да влијае на ефектот на вклопување и против олабавување.

(2) Насока на инсталација (клучна точка)

Конусна конвексна површина + надворешна површина на забот свртена кон главата на завртката

Рамната задна површина треба да биде цврсто прицврстена на површината на металниот лим на работното парче

Не инсталирајте во обратна насока. Инсталирањето во обратна насока ќе ги изгуби еластичните функции за претходно затегнување и заклучување на површината на забите.

Countersunk External Tooth Serrated Conical Lock Washers

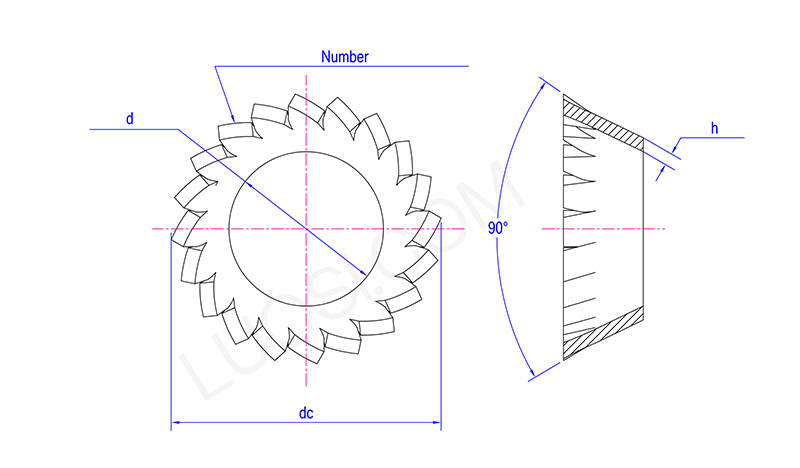

Пон	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
г мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Број на Број на заби мин	10	12	12	14	14	16	18	20	26	28	30

(3) Правилно порамнете ја машината за перење

Лизнете ги подлошките со конусна брава со назабени надворешни забови на завртката за вдлабнатина, а потоа ставете го целиот комплет во отворот за монтирање. Внатрешниот конус на машината за перење ќе се израмни за да одговара на аголот на главата на завртката.

(4) Прво затегнете со рака

Започнете со рачно вртење на завртката. Држете го рамно до машината за перење и уверете се дека е исправен - без навалување.

(5) Затегнете до стандардниот вртежен момент

Користете клуч и затегнете го според вообичаениот вртежен момент. Стиснете го само колку да се израмни конусот малку за да даде малку пролетна напнатост и оставете ги надворешните заби нежно да загризат на површината.

(6) Неколку работи на кои треба да внимавате

Не затегнувајте премногу – Држете се до препорачаниот вртежен момент. Не користете ударен клуч за да го забиете со чекан.

Никогаш не ставајте подлошки - користете само една по завртка. Нивното редење создава нерамномерен притисок, ја свиткува машината за перење и ја убива нејзината способност за заклучување.
