Тип U3 Проекција заварување обетка

Навртките за проекционо заварување од типот U3 лесно се заваруваат на челични површини, а нивните метрички навои совршено се вклопуваат со стандардните навртки. Тој е многу погоден за брзо поврзување во метални проекти. Добавувачот на Xiaoguo® строго ги следи стандардите на IFI 148-1-2002.

Модел:IFI 148-1-2002

Испрати барање

Опис на производот

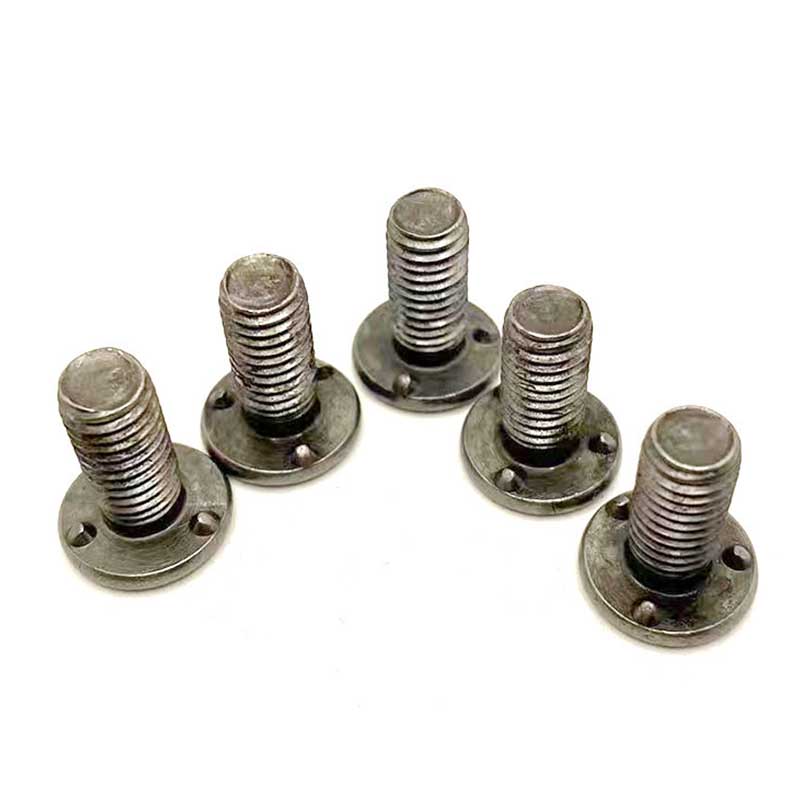

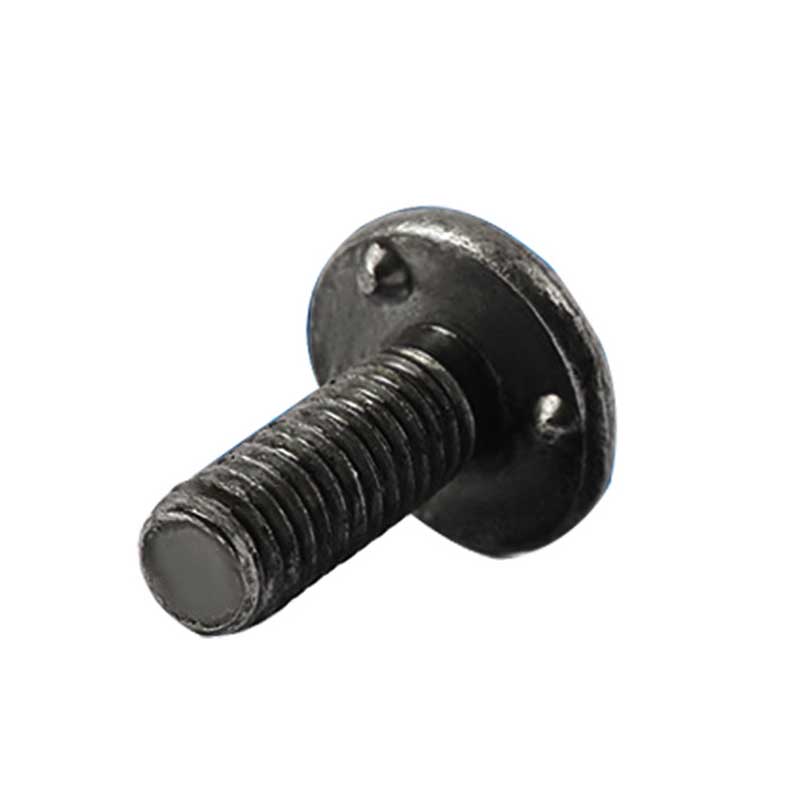

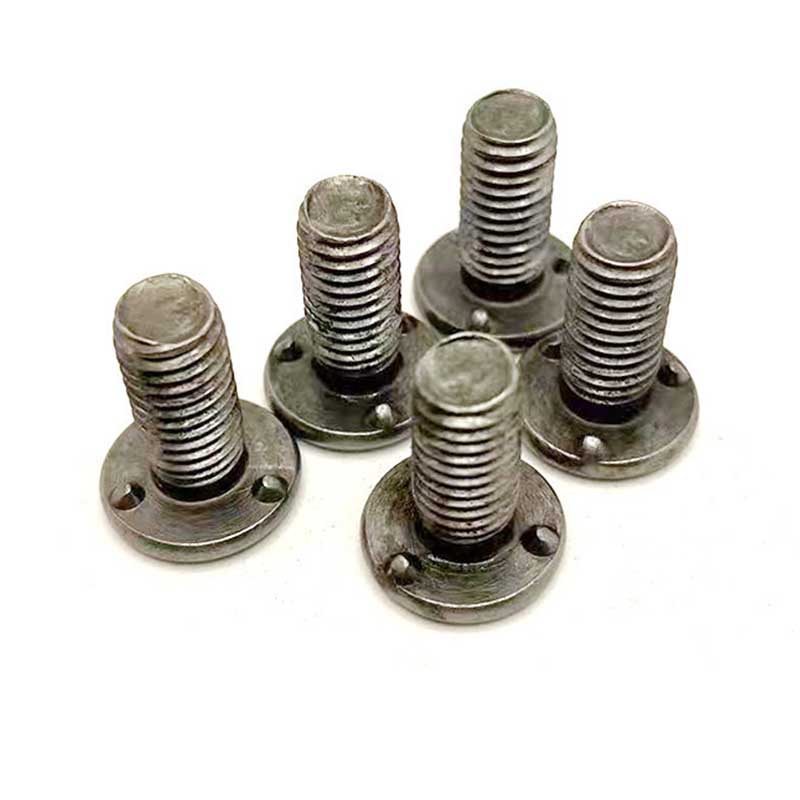

Тип U3 заварување со проекција е дел за прицврстување специјално дизајниран за инсталации за заварување. Од изгледот, има три симетрично распоредени мали испакнатини под главата на оваа обетка, а овие три испакнатини се клучните структури што се користат за заварување.

Апликации и параметри

Пон	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk мин	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
к мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ч мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Навртките за заварување со проекција од типот U3 може да се користат за фиксирање на приклучоците за жици на приколката. Тие можат да го решат проблемот со заглавувањето на вратоврските на кабелот во приклучокот за жици на приколката. Заварувајте ги директно на рамката на приколката на секои 12 инчи. Неговиот прстенест прстен за заварување се топи темелно и брзината на заварување е голема. Прицврстувачот на жичаната појас е прицврстен на обетката без потреба од дупчење. На нерамни патишта, неговите сеизмички перформанси се подобри од оние на врзани носачи.

Навртките за проекционо заварување од типот U3 се користат за изградба на држачи за соларни панели. Ако сакате да поставите соларни шини на тенок брановиден покрив, тие можат да спречат истекување. Заварете ја соларната шина преку покривната плоча до оградата подолу. Заптивањето со топло топење може да спречи навлегување на вода. Прицврстете ја водичката шина директно на столпчињата со завртки.

Навртки за заварување со проекција од типот U3 за фиксирање на подвижна шина. Водечките завртки на тенката рамка паднаа, па можете да ги користите за зајакнување на држачот. Заварувајте по рамката на секои 18 инчи. Прицврстете ја водичката шина на столпчињата со завртки. Намалете го времето на застој во фабриките за храна предизвикано од откачување на конецот.

Заварување

Тип U3 навртки за проекција за заварување за време на заварувањето, трите испакнатини под главата можат целосно да контактираат со површината на работното парче. Преку топлината што се создава од струјата на заварувањето, испакнатите и работниот материјал брзо се топат и се спојуваат, формирајќи многу стабилна врска што може да издржи значителни сили на истегнување и смолкнување.
