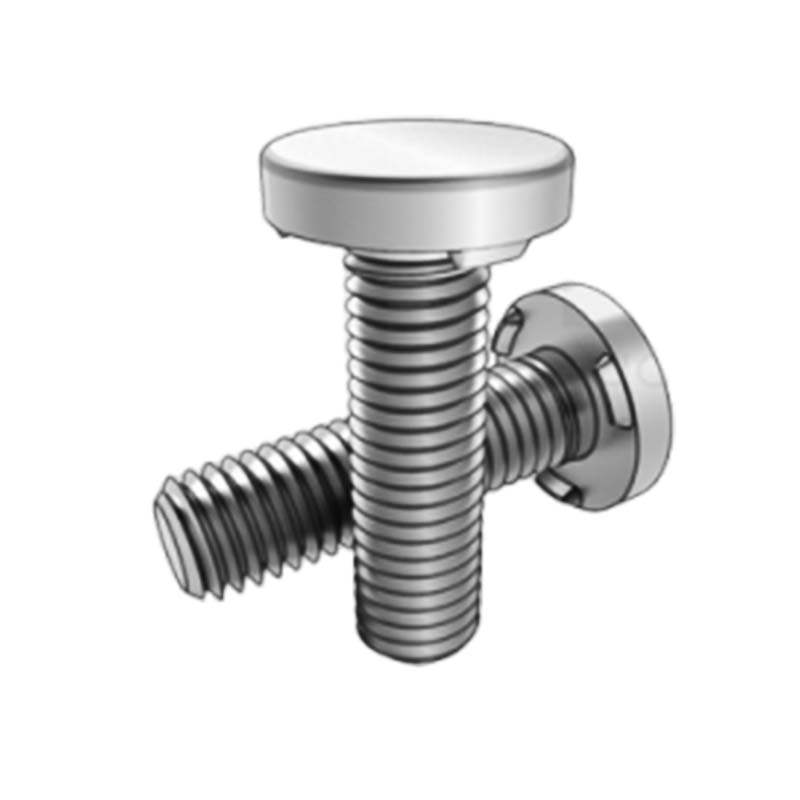

Проекција Underweld завртка

Проекционите завртки за подзаварување произведени од фабриката Xiaoguo® се специјално дизајнирани за предизвикувачки операции на заварување. Во производствените погони, тие најчесто се користат за фиксирање на големи компоненти, како што се делови од моторот или делови од рамката. Тие се во согласност со стандардот за имплементација на QC/T 598-1999.

Модел:QC/T 598-1999

Испрати барање

Опис на производот

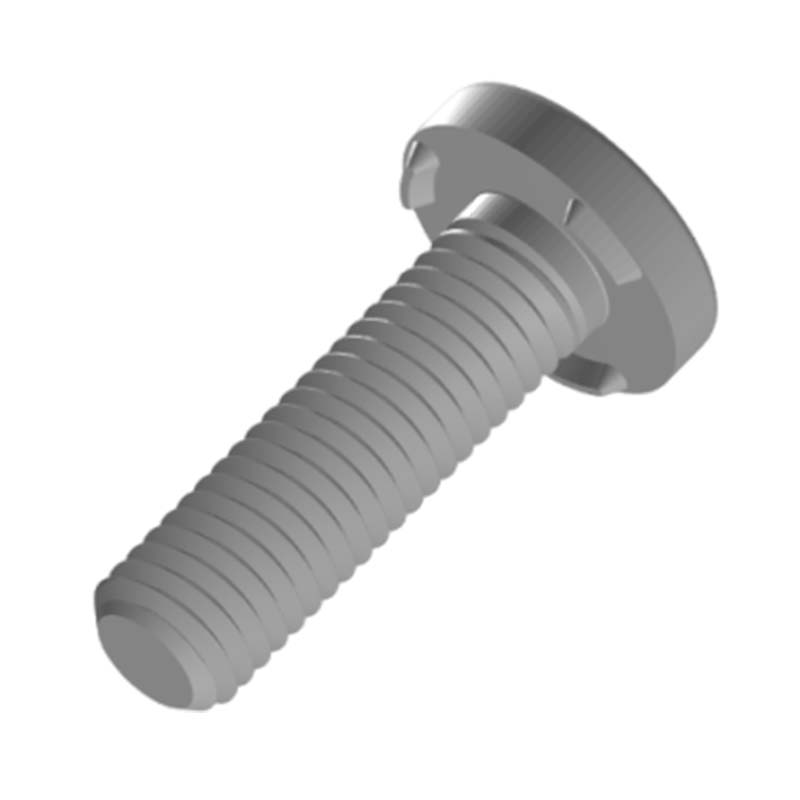

Главата на проекциониот подзаварен шраф е во облик на тркалезна плоча, едноставна и правилна; завртката е права, а површината има униформни и континуирани навои, кои се користат за соработка со навртките и другите компоненти за да се постигне затегнување. Целокупниот дизајн е едноставен и практичен.

Апликации

Оваа завртка за подзаварување се користи при општо механичко склопување. На пример, опремата како што се машински алати и земјоделски машини се користи за поврзување на куќиштето, основата и некритичните компоненти за пренос. Нивната стабилност обезбедува непречено функционирање на опремата.

Проекциската завртка за подзаварување се користи во индустријата за производство на мебел. За време на монтажата на маси, столици и тела на кабинетот, фиксираните панели и рамки се безбедно фиксирани. Кружните глави не се испакнати, избегнувајќи гребнатини и обезбедувајќи безбедност и естетика при секојдневна употреба. Тие можат да се користат и за поправка на згради. Привремените згради, лесните челични конструкции или прицврстувањето на вратите и прозорците, како и оградите, може брзо да се поврзат со користење на овие методи за да се исполнат барањата за носење на темелите и инсталација.

Проекционата завртка за заварување е цврсто заварена и има стабилна врска. Преку методот на заварување,заврткатаможе тесно да се комбинира со заварениот дел, формирајќи многу силна јачина на поврзување. Помалку е веројатноста да се олабави од обичните врски со завртки. Тие ја зголемуваат површината за контакт со заварениот дел. При затегнување на навртката, тие можат порамномерно да го распределат притисокот и да го намалат притисокот на површината на заварениот дел, спречувајќи го заварениот дел да се оштети или деформира.

Параметри и карактеристики на производот

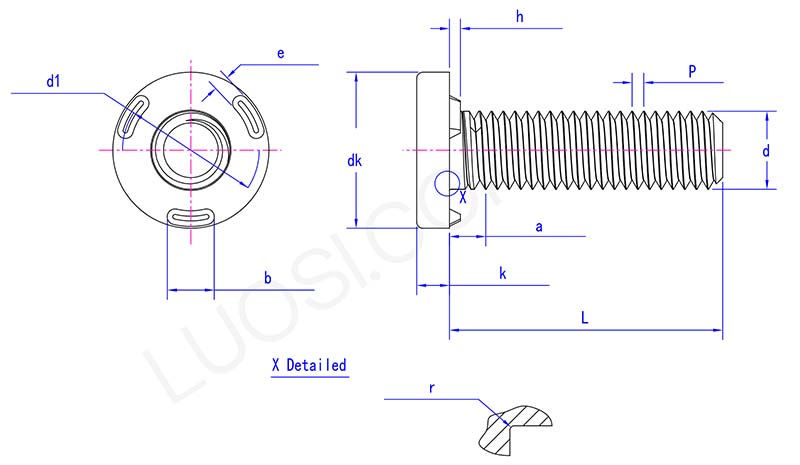

projection underweld screw parameter

Пон	М5	М6	М8	М10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk мин	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
к мин	1.6	1.8	2.8	3.8
е макс	2.25	2.75	2.25	2.75
е мин	1.75	2.25	1.75	2.25
б макс	3.3	4.3	5.3	6.3
б мин	2.7	3.7	4.7	5.7
h макс	0.8	0.9	1.1	1.3
ч мин	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 мин	9	10.5	13	16.5
р мин	0.2	0.25	0.4	0.4
r макс	0.6	0.7	0.9	1.2
макс	3.2	4	5	5

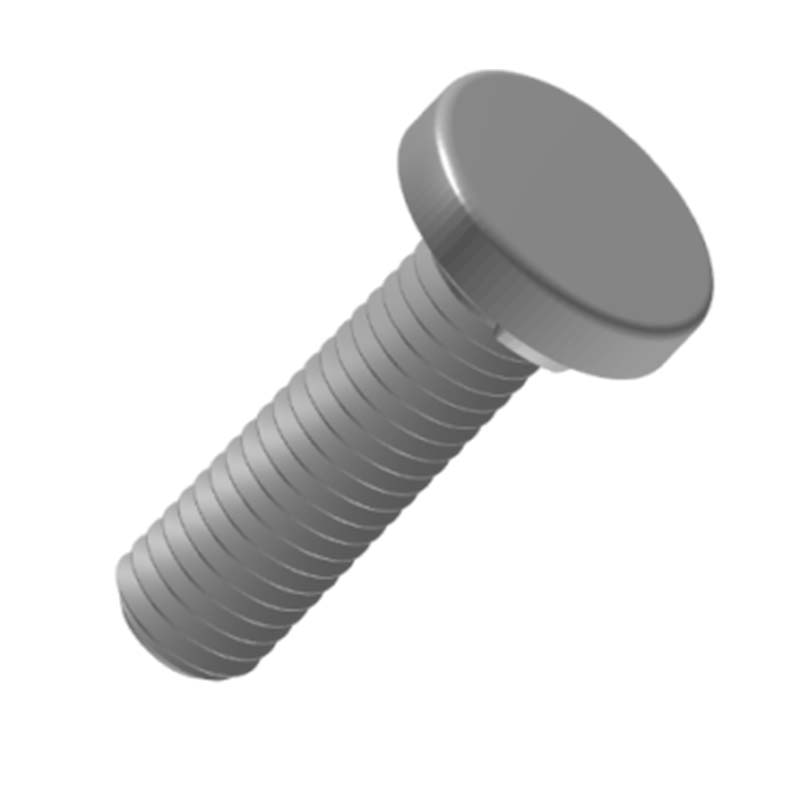

Структурата на проекциската завртка за подзаварување е многу стабилна. Тркалезната глава е вертикално поврзана со завртката, формирајќи цврсто вклопување. Под сила, може ефикасно да го дистрибуира притисокот и веројатно нема да се деформира или скрши, обезбедувајќи сигурност на врската. За работа може да се користат обични клучеви и други алатки. Не е потребна посебна опрема. Инсталирањето и расклопувањето се релативно лесни, што го прави погодно за подоцнежно одржување и прилагодување.
