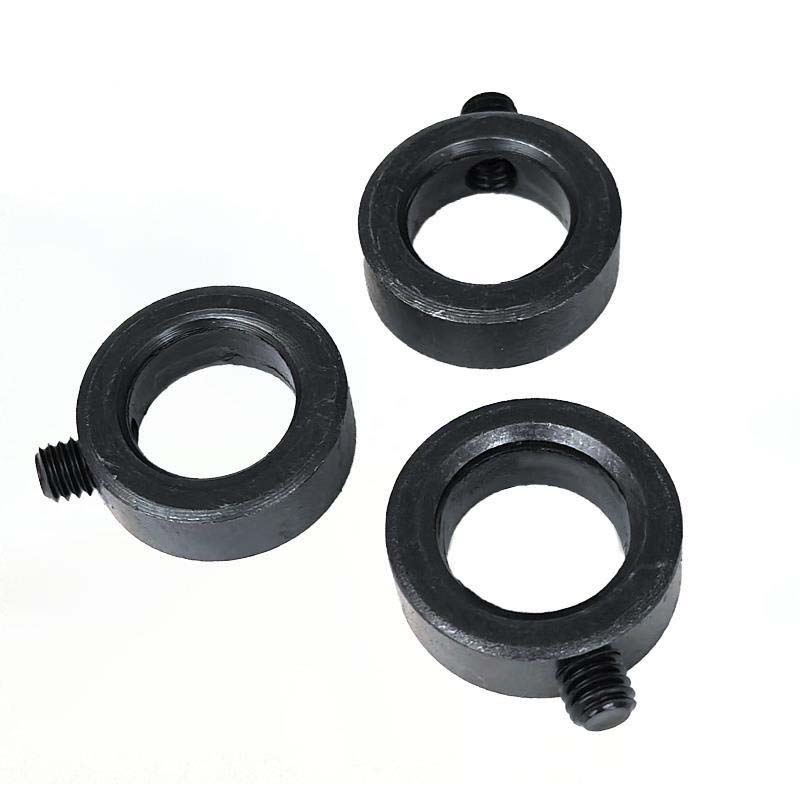

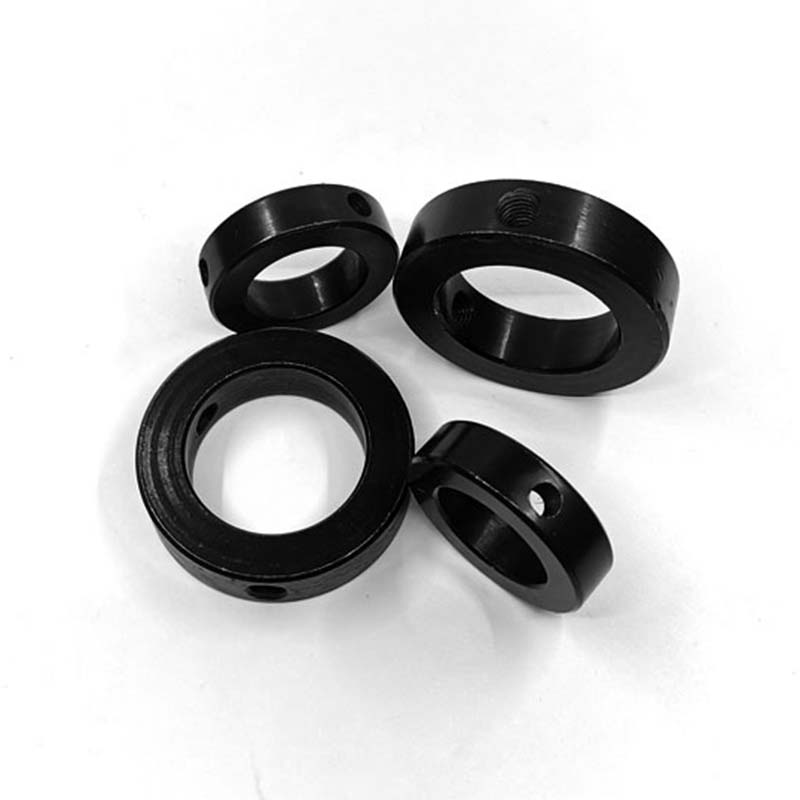

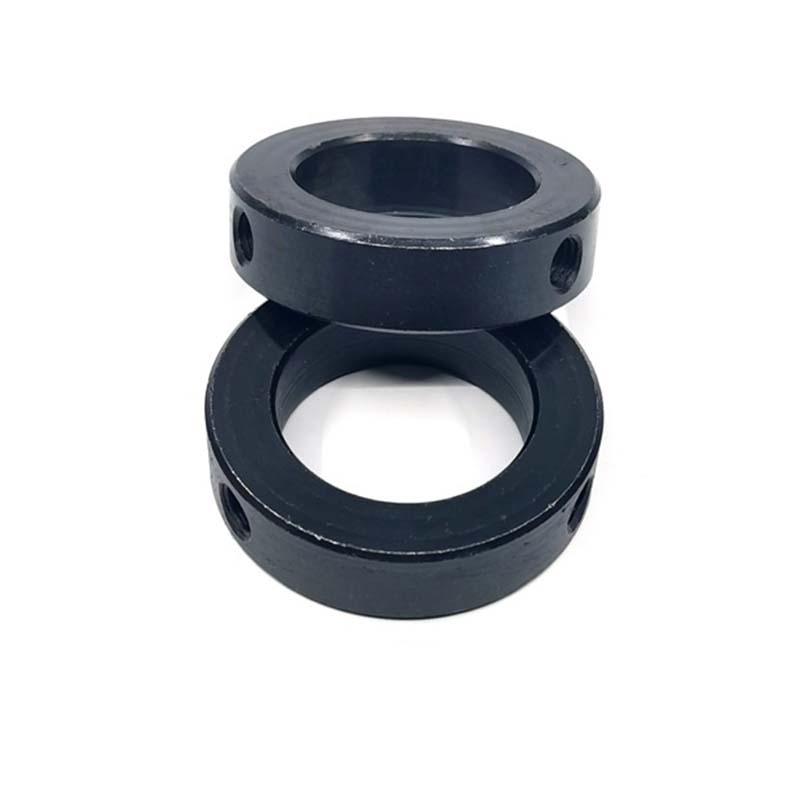

Прицврстувачки прстен за заклучување со навој

Прицврстувачкиот прстен за заклучување со навој е механичка компонента дизајнирана да спречи олабавување на врските со навој. Комбинира завртка со навој со ракав за рамномерно распределување на притисокот за време на инсталацијата, обезбедувајќи сигурно и стабилно вклопување. Xiaoguo® е професионален производител на сврзувачки елементи во Кина кој може да ги приспособува производите според барањата на клиентите и да дава примероци.

Модел:GB/T 885-1986

Испрати барање

Опис на производот

Прстените за заклучување со навој се направени од нерѓосувачки челик или јаглероден челик, кои се силни и отпорни на 'рѓа. Површината е подложена на термичка обработка за да се продолжи работниот век и да се зголеми отпорноста на абење. Навојниот дел е подложен на прецизно сечење за да се обезбеди непречено затегнување и усогласување на конецот. За употреба во сурови средини, облогата со цинк-никел или облогата со црн оксид може да се избере за да се додаде слој отпорен на корозија на површината. Овие материјали можат да работат во температурен опсег од -40°C до 300°C, така што овој прстен за заклучување може да се користи во екстремни еколошки услови како што се морски средини, хемиски постројки или тешки машини.

Threaded locking retaining ring

Пон	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d макс	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
г мин	14	15	16	17	18	19	20	22	25	28	30
h макс	12	12	12	12	12	12	12	12	14	14	14
ч мин	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
т макс	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
т мин	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	М6	М6	М6	М6	М6	М6	М6	М6	М8	М8	М8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Апликација

Прстените за заклучување со навој се широко користени во системи за пренос на енергија, склопови на пумпи и компоненти на роботи, особено во апликации каде што е неопходно да се осигура дека компонентите се безбедно фиксирани на вратилото. Со нивните карактеристики отпорни на вибрации, тие најчесто се користат во системи за пренос на автомобили, менувачи со турбини на ветер и транспортни системи. Се користи и во воздушната индустрија.

Се појавува и во земјоделската опрема и поставките за обновливи извори на енергија, правејќи солидна работа за одржување на нештата фиксирани во правливи, влажни услови или кога има многу вртежен момент.

Дали се потребни специјални алатки за инсталација?

Не се потребни посебни алатки за работа. Обичните алатки (како што се шестоаголни клучеви или шрафцигери) може да се користат за лесно инсталирање на прстените за заклучување со навој. Не се потребни хидраулични преси или прилагодени тела за прилагодување. Прецизното прилагодување може да се постигне едноставно со користење на завртките со навој на прстенот за заклучување.
