Поставете јака за завртки

Поставената јака за завртки вообичаено се користи во индустриски апликации со големо оптоварување каде што традиционалните прицврстувачки прстени немаат доволно цврстина на држење.

Модел:GB/T 885-1986

Испрати барање

Опис на производот

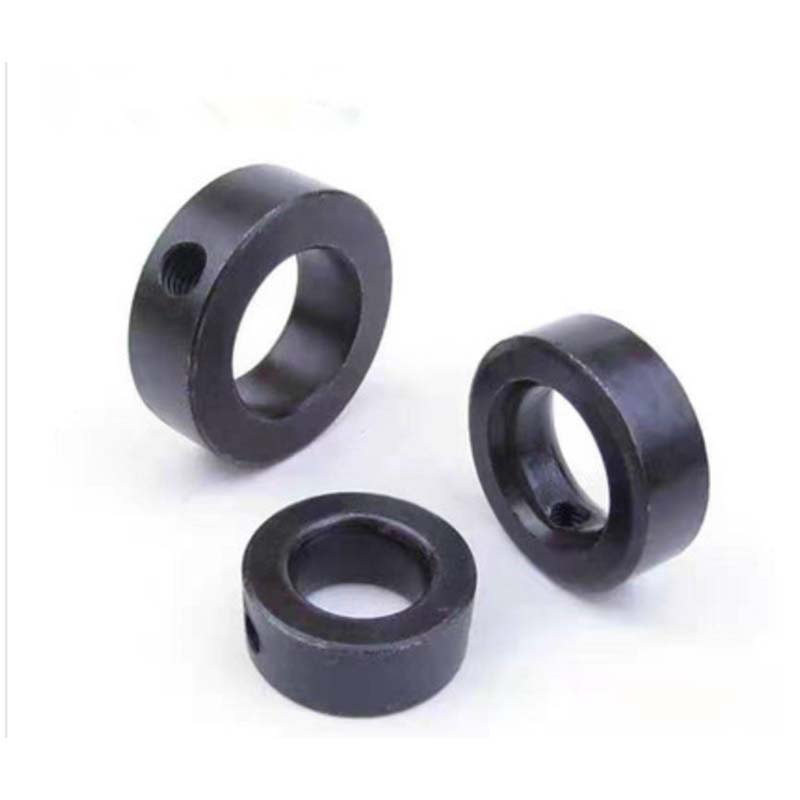

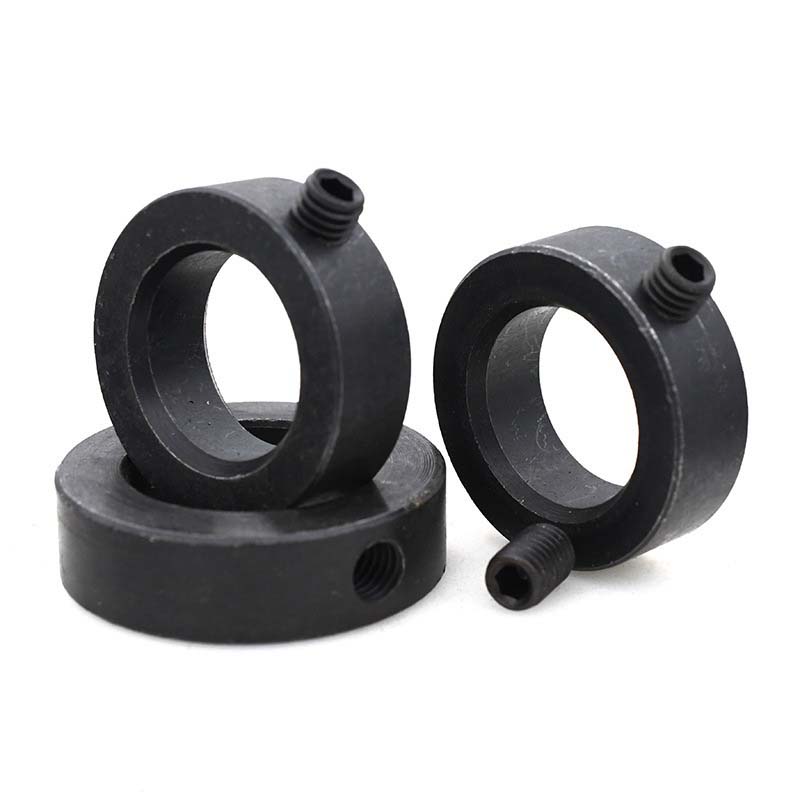

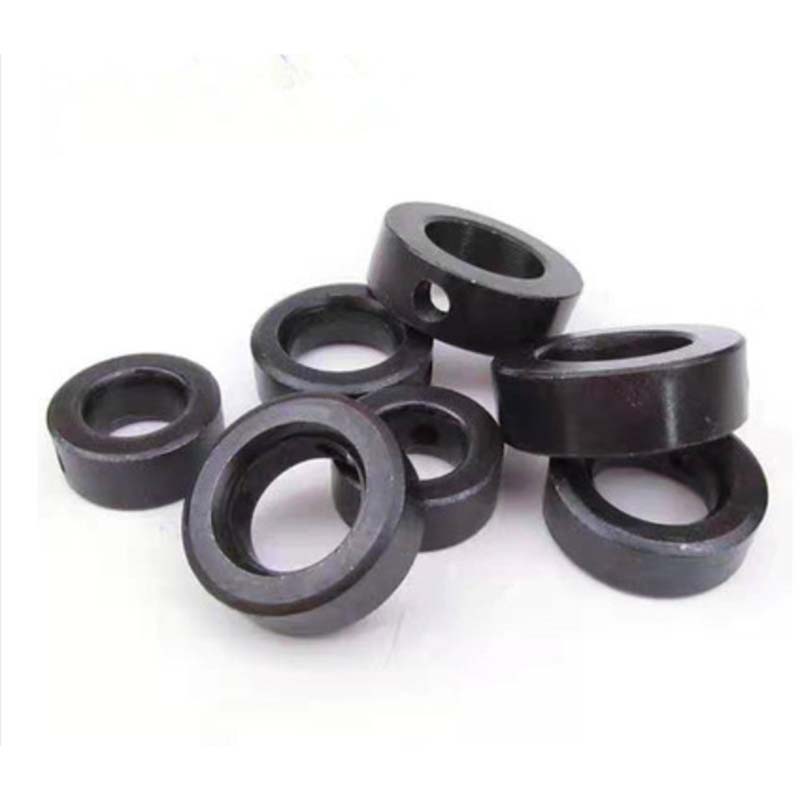

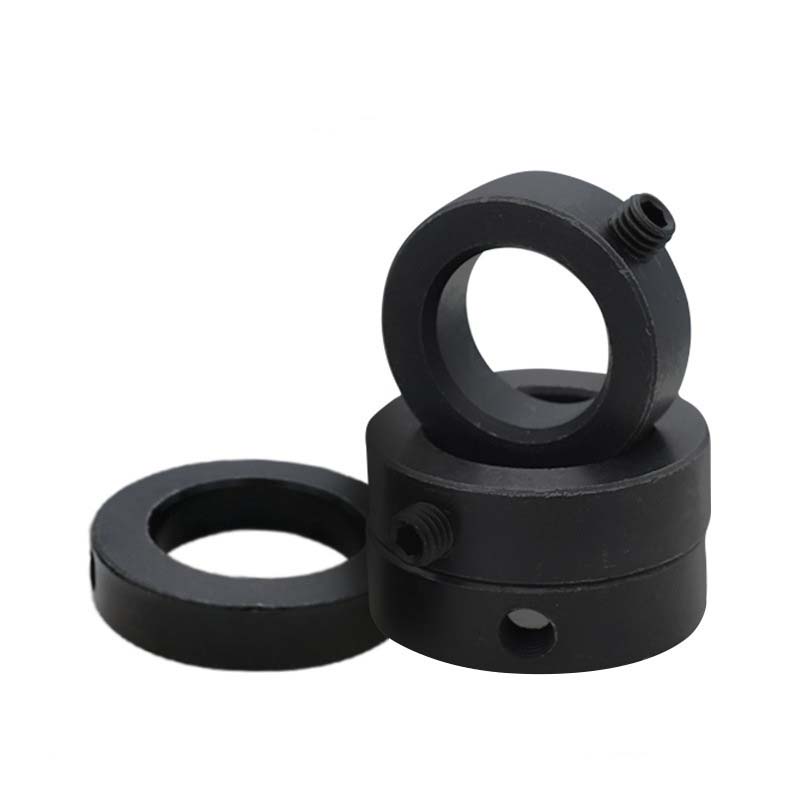

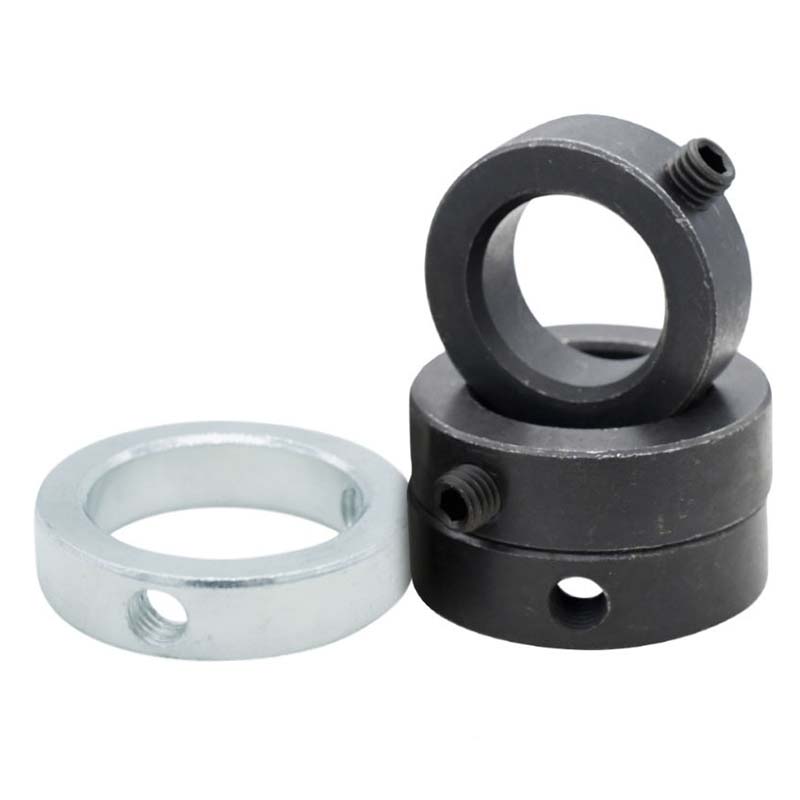

Поставете јака за завртки е кружен прицврстувач во облик на прстен со сет завртка. Лесно е да се инсталира од едно лице, не бара посебни алатки. За да го отстраните, едноставно олабавете ја заклучната навртка. Широко се користи во големи електрични мотори, дробилки, рударски машини, CNC машински алати, машини за печатење и друга опрема.

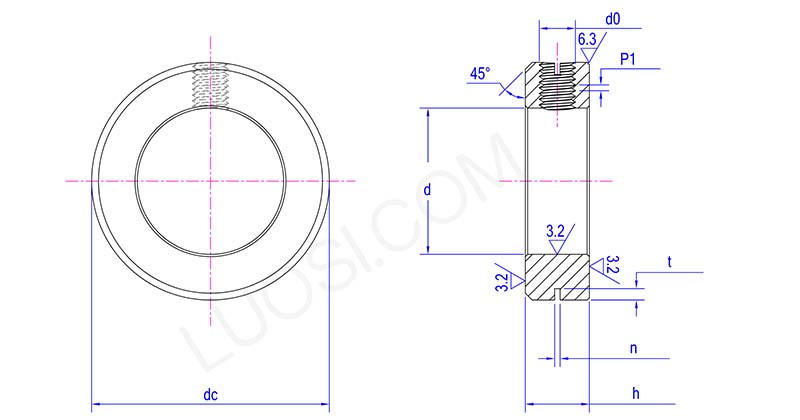

Set Screw Collar

Пон	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d макс	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
г мин	8	9	10	12	13	14	15	16	17	18	19
h макс	10	10	10	10	10	12	12	12	12	12	12
ч мин	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
т макс	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
т мин	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	М5	М5	М5	М5	М5	М6	М6	М6	М6	М6	М6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® го направи овој прстен за заклучување со завртка во различни материјали врз основа на она што ви треба. За отпорност на хемикалии, користиме оценки од не'рѓосувачки челик како 304 или 316. Ако се наоѓа во ситуација со висок стрес, ќе се користи легиран челик 4140. А за воздухопловните работи каде што тежината е важна, има лесен титаниум. Исто така, постојат верзии со полимерни облоги за намалување на корозијата кога имате поставки со мешан метал. Сите материјали поминуваат низ тешко тестирање на цврстина (HRC 35-50) и ултразвучни проверки за да се уверат дека ги исполнуваат индустриските стандарди како ASME B18.27 и DIN 471/472 за колкав товар можат да издржат.

Редовна проверка и одржување

За да ја одржувате работата на подесените јаки за завртките, проверете ја затегнатоста на завртката сега и потоа користејќи вртежен клуч, насочете кон 10-15 Nm. Користете растворувач за да ги исчистите конците и да се ослободите од нечистотијата, а секоја година ставете свежа маст на база на литиум врз нив. Не ги затегнувајте завртките, бидејќи тоа може да ја расипе јаката за заклучување. Ако е изложен на морска вода или киселини, проверете ја облогата двапати годишно за да бидете сигурни дека е сè уште добра. Ако видите абење подлабоко од 0,1 mm на деловите што се допираат, треба да го замените.

Кои толеранции на вратило се компатибилни?

Поставените јаки за завртки работат со големини на вратило од 10mm до 200mm, користејќи заеднички нивоа на толеранција како h9 или h11. Прилагодливите завртки на јаката за заклучување можат да се справат со мали испакнатини или нерамнини на вратилото (до ± 0,05 mm), така што сè уште се вклопува цврсто без да се меша како функционира.
