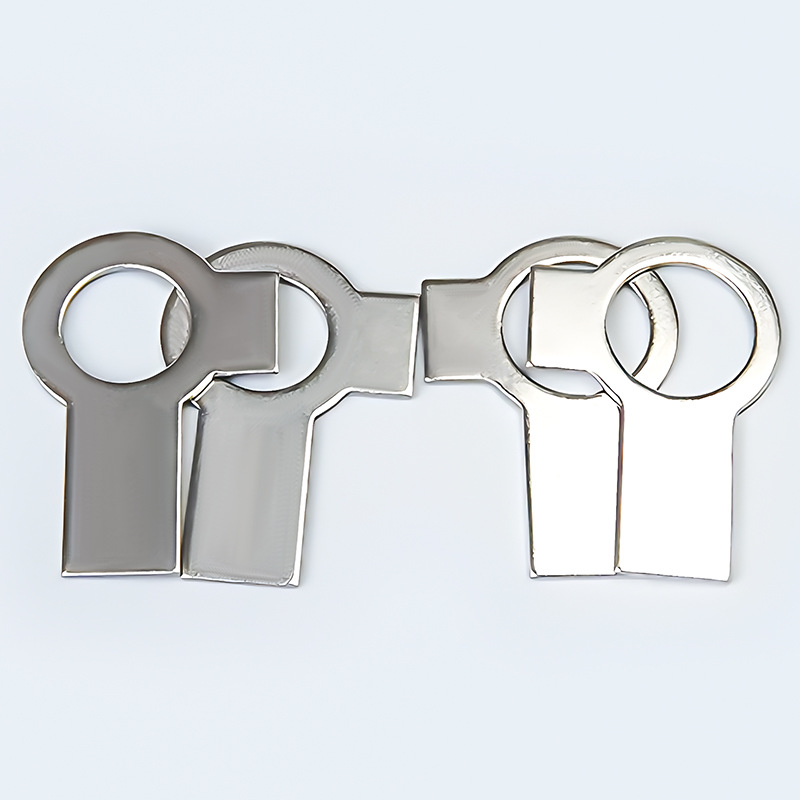

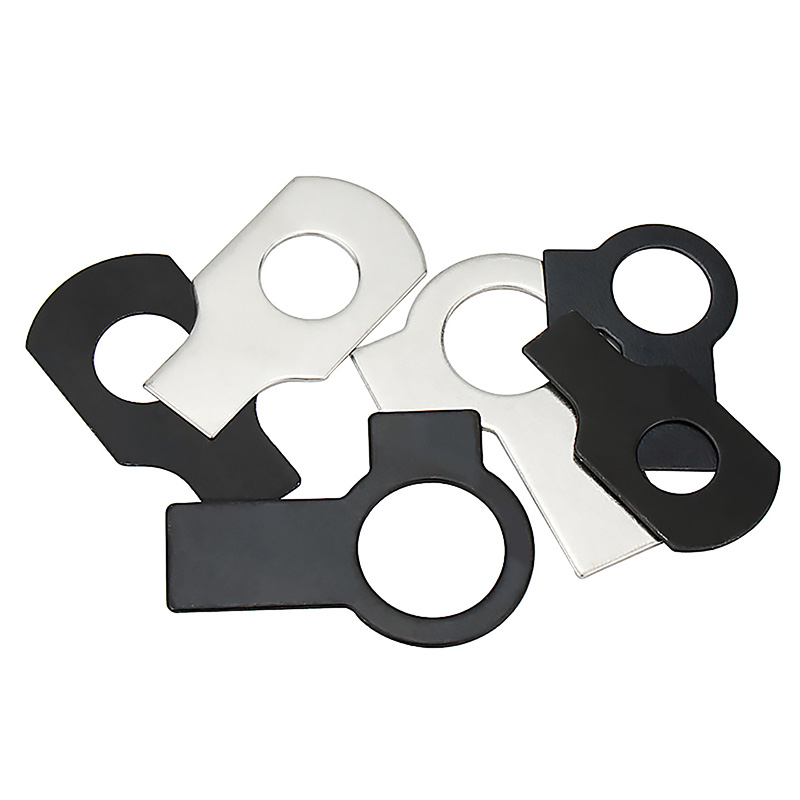

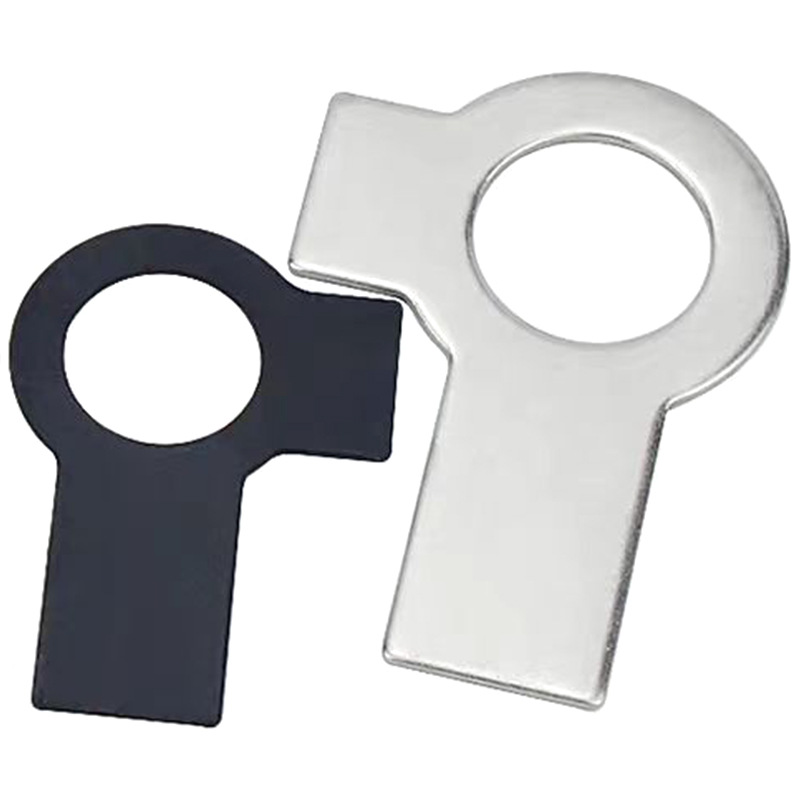

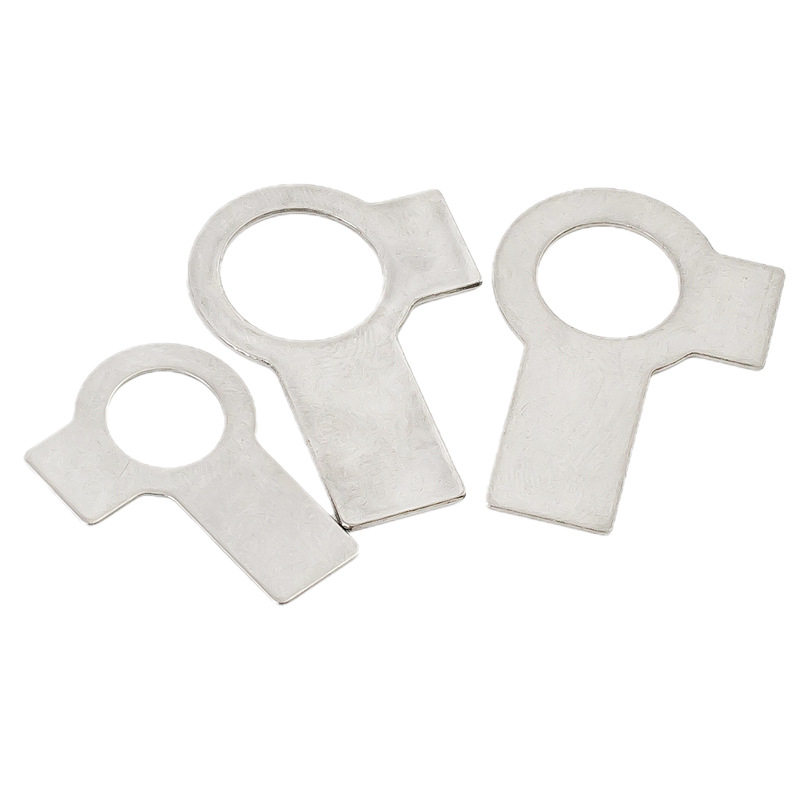

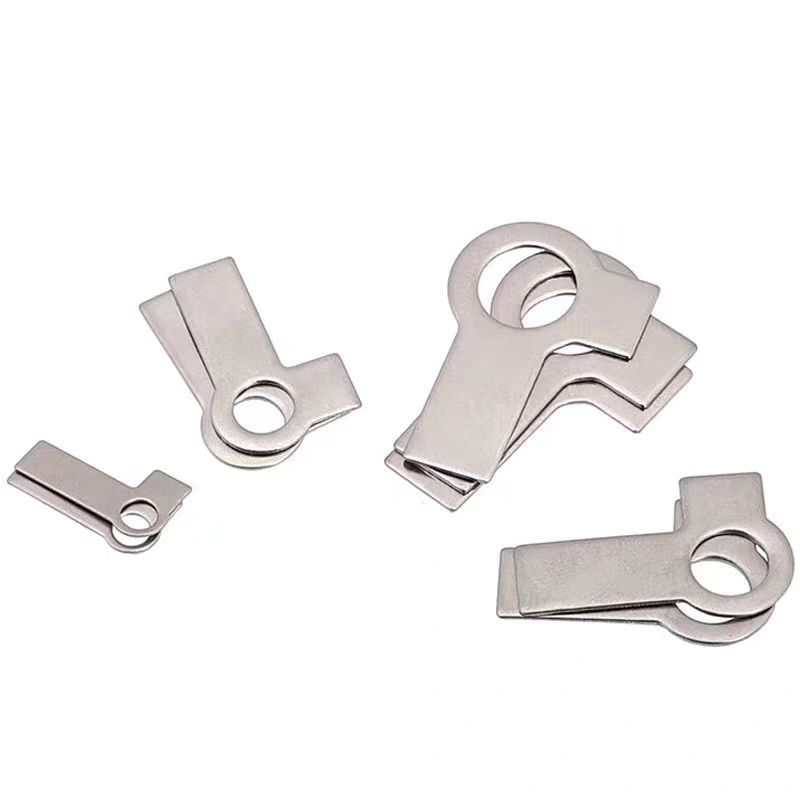

Подлошки за јазичиња со долги јазичиња и крилја

Машините за подлошки со долги јазичиња и крилја произведени од фабриката Xiaoguo® имаат исклучително висока доверливост во однос на функцијата против олабавување. Дури и при континуирани услови на вибрации и удари, тие можат да одржуваат добра состојба на блокирање.

Испрати барање

Опис на производот

Принципот на работа на шаблонските подлошки со долги јазичиња и крилја се заснова на чисто механичко заклучување, наместо на триење или еластичност. Механизмот на јадрото е да се свиткаат двете ушни парчиња, со што физички се спречува навртката (или главата на завртката) да се ротира во однос на работното парче.

【1】 Специфична работапроцес

(1) Нормална инсталација, со резервирани јазичиња за уши

Ставете ги подлошките со долги јазичиња и крилјата на завртката, а потоа затегнете ја навртката. Во овој момент, двете јазичиња за уши остануваат исправени и не се свиткани.

(2) Свиткајте ги кратките уши и заклучете ги навртките

Користете клешти за да ги свиткате кратките уши нагоре, правејќи ги цврсто да се прилепуваат на едната страна од навртката. Кратките уши треба да се потпираат на рамнината на навртката за да се спречи нејзиното ротирање.

(3) Свиткајте ги долгите уши и поправете ги мијалниците со јазичиња со долга јазиче и крилја

Свиткајте ги долгите уши надолу или настрана, за да можат да го фатат работ на работното парче, да ги вметнат во отворите на работното парче или да се потпираат на фиксираното испакнување.

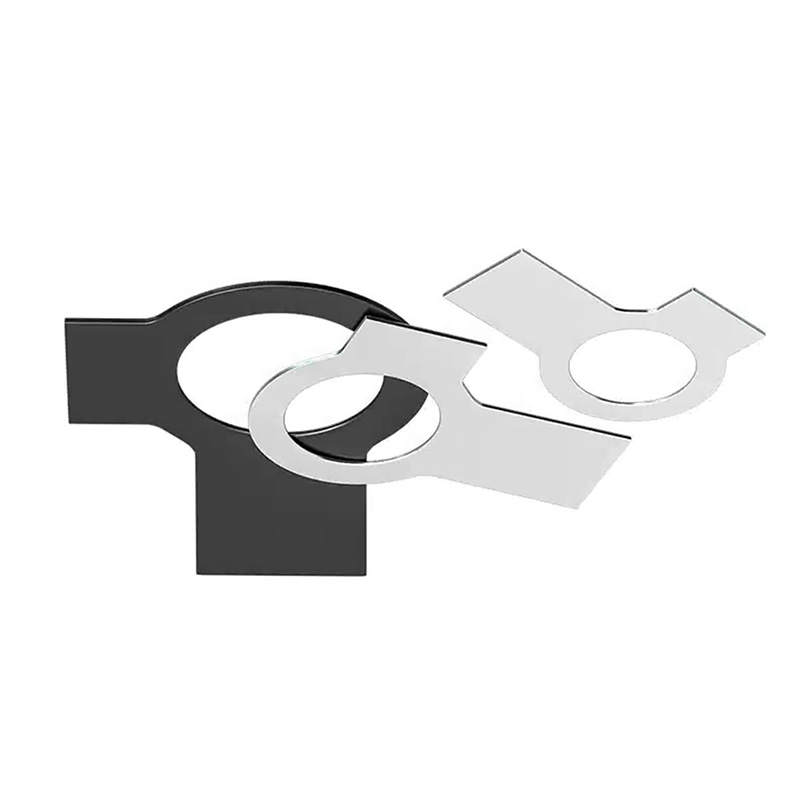

Tab Washers With Long Tab And Wings

【2】Определување на конечниот ефект

Долгото уво го прицврсти мијалникот на работното парче, осигурувајќи дека машината за перење не може да се ротира.

Кратките уши ги заклучуваат навртката и мијалникот заедно, а и навртката не може да се ротира.

Бидејќи не може да се појави релативно движење помеѓу мијалникот и навртката, врската со завртки е целосно заклучена.

【3】 Разликата од механизмите против олабавување базирани на триење

Заклучување со триење: Спречува ротација со создавање отпор. Вибрациите може да го надминат овој отпор и да предизвикаат олабавување.

Подлошки со долги јазичиња и крилја: со директни физички пречки, сè додека увото не е свиткано или оштетено, навртката апсолутно нема да се ротира. Овој механизам за заклучување не е под влијание на вибрации, подмачкување или температурни промени.

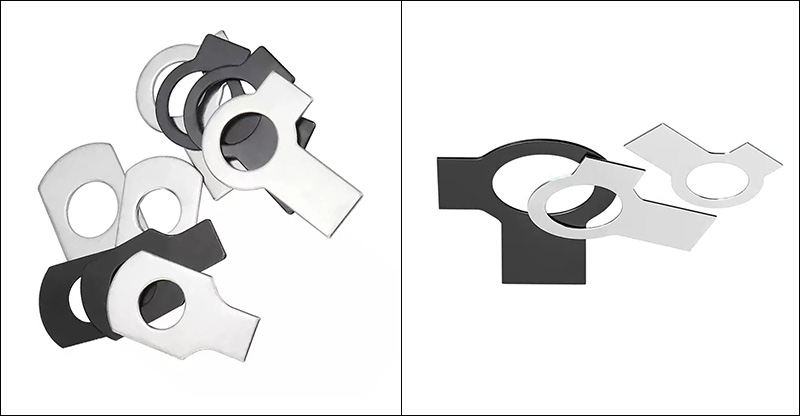

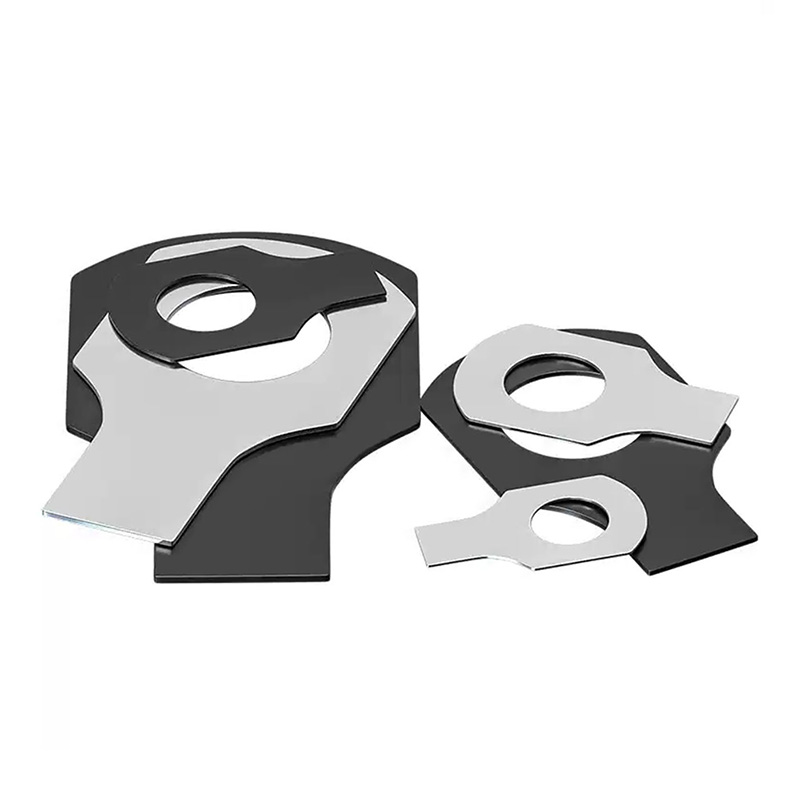

Tab Washers With Long Tab And Wings

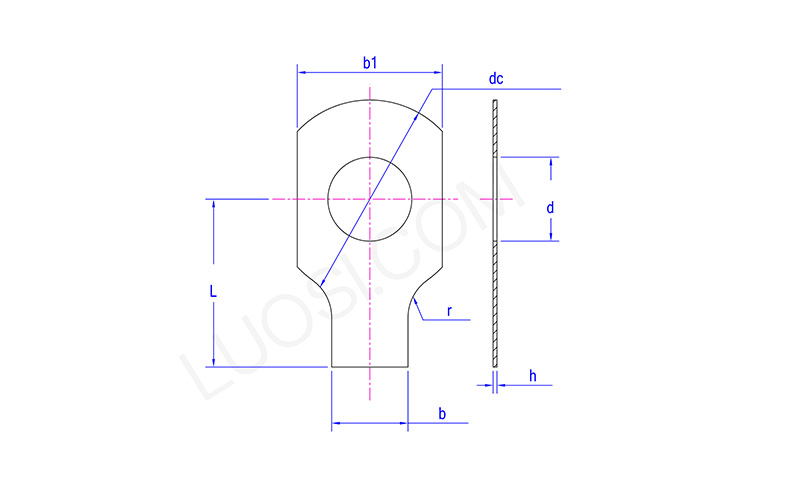

Пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
г мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
