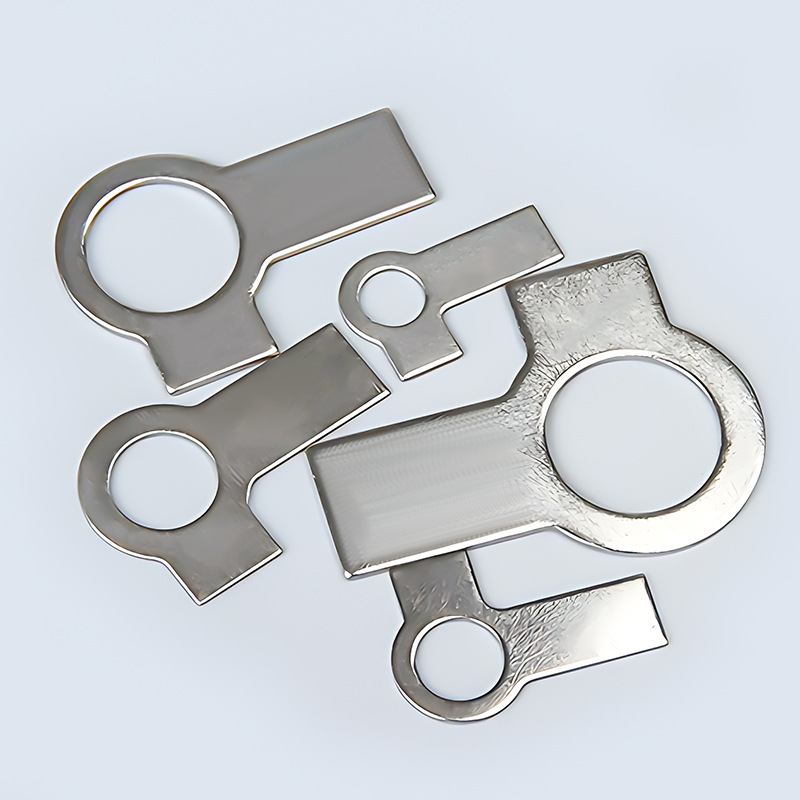

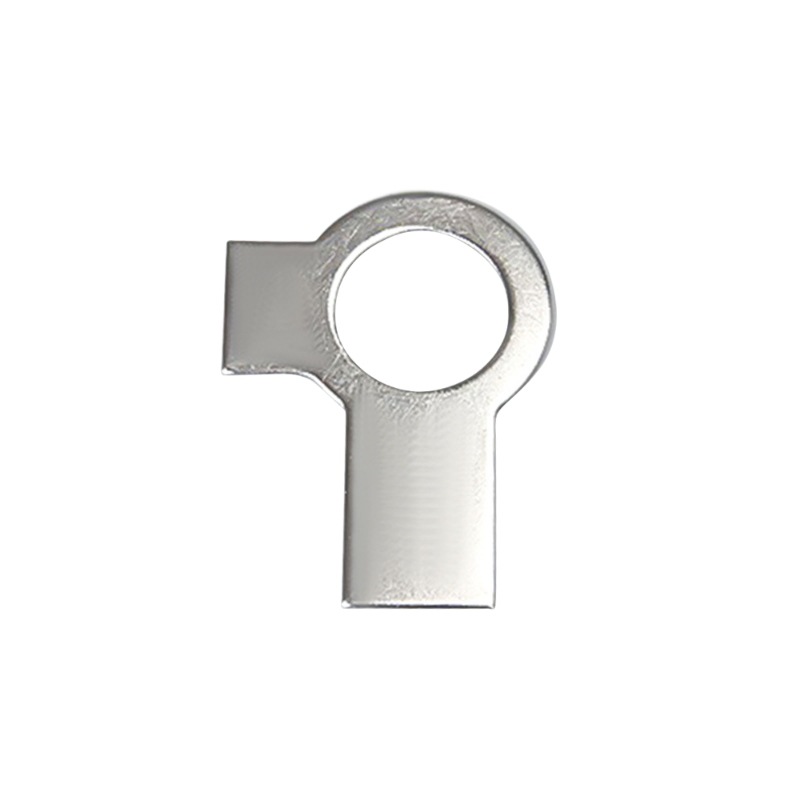

Подлошки од црни челични јазичиња со долго јазиче и крило

Подлошките од црно челични јазичиња со долга јазиче и крило произведени во фабриката Xiaoguo® имаат едноставна структура, која е лесна за ракување и употреба. За време на инсталацијата, потребен е само обичен клуч и не се потребни дополнителни алатки.

Испрати барање

Опис на производот

Инсталирањето на подлошките од црни челични јазичиња со долга јазиче и крило вклучува четири едноставни чекори. Ве молиме следете ја следнава низа за работа за да обезбедите безбедно ефект на заклучување.

【1】Алатка

Клуч (се користи за затегнување на навртки или завртки)

Клешти со зашилен нос или клешти со рамен нос (се користи за виткање на ушните парчиња)

(Опционално) Чекан + шрафцигер Филипс (за подебели подлошки)

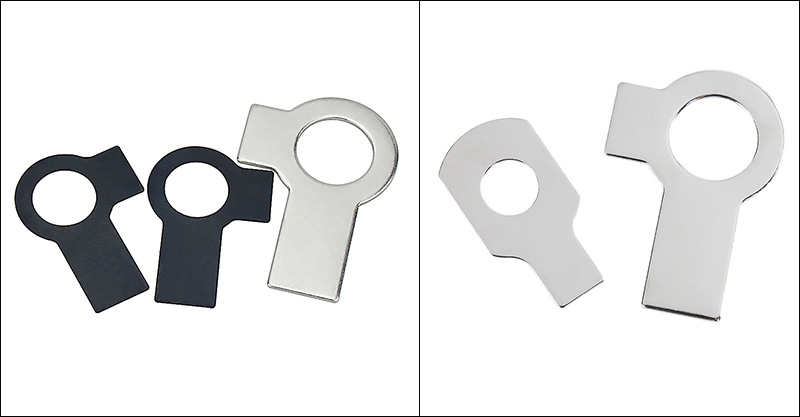

Black Steel Tab Washers With Long Tab and Wing

【2】 чекори за инсталација

(1) Поставете ја машината за перење

Поминете ја завртката низ дупката на работното парче. Ставете ги подлошките од црни челични јазичиња со долга јазиче и крило на завртката, држете ги и долгата и кратката јазиче свртени нанадвор. Проверете дали машината за перење лежи рамно на површината. Зашрафете ја навртката со рака, сè уште не ја затегнувајте целосно.

(2) Затегнете ја навртката

Користете клуч за прицврстување на навртката додека не го достигне потребниот вртежен момент.

(3) Свиткајте го краткото јазиче

Фатете го краткото јазиче со клешти и преклопете го нагоре. Свиткајте го цврсто на едната рамна страна на навртката.

(4) Свиткајте го долгото јазиче

Користете клешти за да го свиткате долгото јазиче надолу или на страна. Преклопете го во жлебот на делот или цврсто свиткајте го на работ на делот.

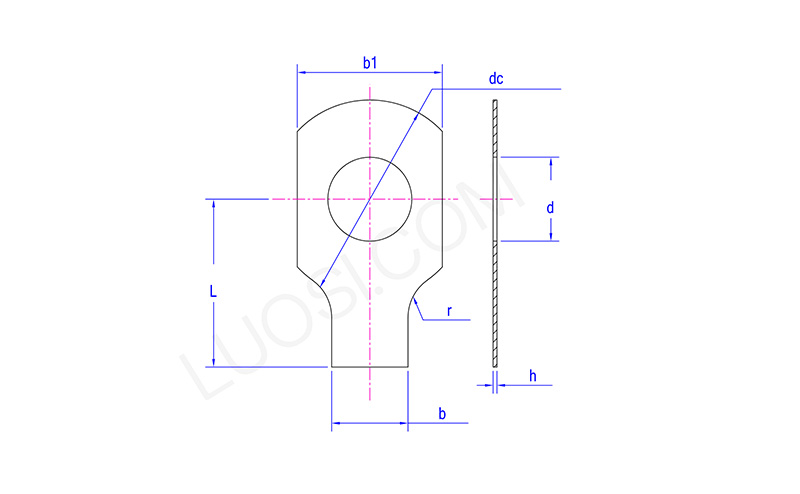

Black Steel Tab Washers With Long Tab and Wing

Пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
г мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Инсталациона инспекција

Кратките уши се цврсто прикачени на рамнината на навртката, спречувајќи ја навртката да се ротира.

Долгите уши се цврсто фиксирани и црни челични подлошки со долги јазичиња и крила не можат да се ротираат во однос на работното парче.

Двете ушни парчиња немаат пукнатини и нема прекумерно свиткување или оштетување.

【4】 Белешки за внимание

(1) Еднократна употреба: По инсталацијата, ушните парчиња се трајно свиткани. Кога се вадат, тие мора да се исправат со чекан или сечење. Подлошките од црно челични јазичиња со долга јазиче и крило не можат повторно да се користат.

(2) Не превиткувајте: Повтореното свиткување или прекумерните агли на свиткување може да предизвикаат кршење на коренот на ушниот дел, губење на функцијата за заклучување.

(3) Не сфаќајте погрешно: кратките уши секогаш треба да се насочени нагоре, а долгите уши треба да се насочени надолу.
