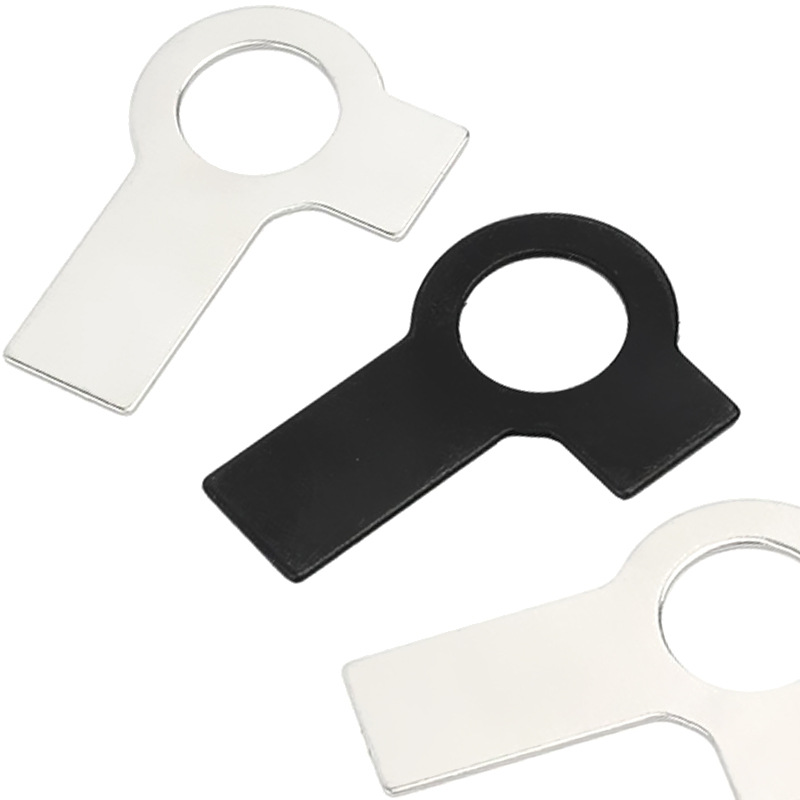

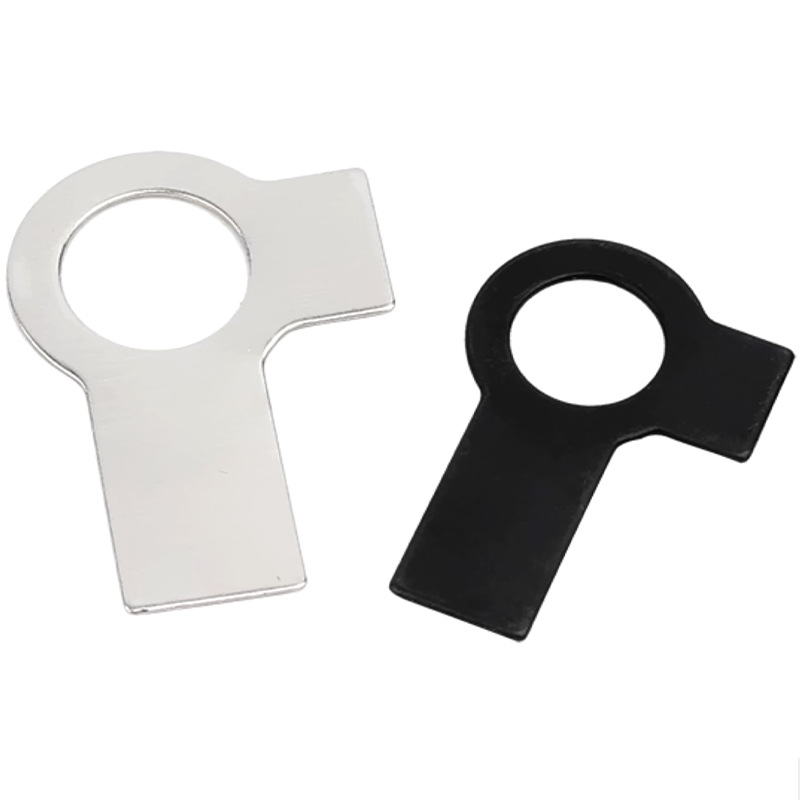

Подлошки за јазичиња со долги и кратки јазичиња

Машините за подлошки со долги и кратки јазичиња произведени од фабриката Xiaoguo® се заклучуваат механички наместо со триење. Механичкото заклучување суштински ја спречува ротацијата и ефектот на заклучување е многу очигледен.

Испрати барање

Опис на производот

Подлошките со јазиче со долги и кратки јазичиња, кои се усогласени со механичкиот прстен за заклучување DIN 463, се едноделен, чисто механички прстен против олабавување. Се формира преку еден процес на леење со матрица, со едно долго уво и едно кратко уво, при што двете ушни парчиња формираат агол од приближно 90°. Се користи за хексагонални завртки/навртки, постигнувајќи анти-олабавување преку свиткување на едното долго и едното кратко уво, и е погодно за услови со високи вибрации, динамично оптоварување и термичко проширување и контракција. Оваа структура може целосно да го спречи релативното ротирање на навртката или завртката, постигнувајќи сигурно механичко заклучување.

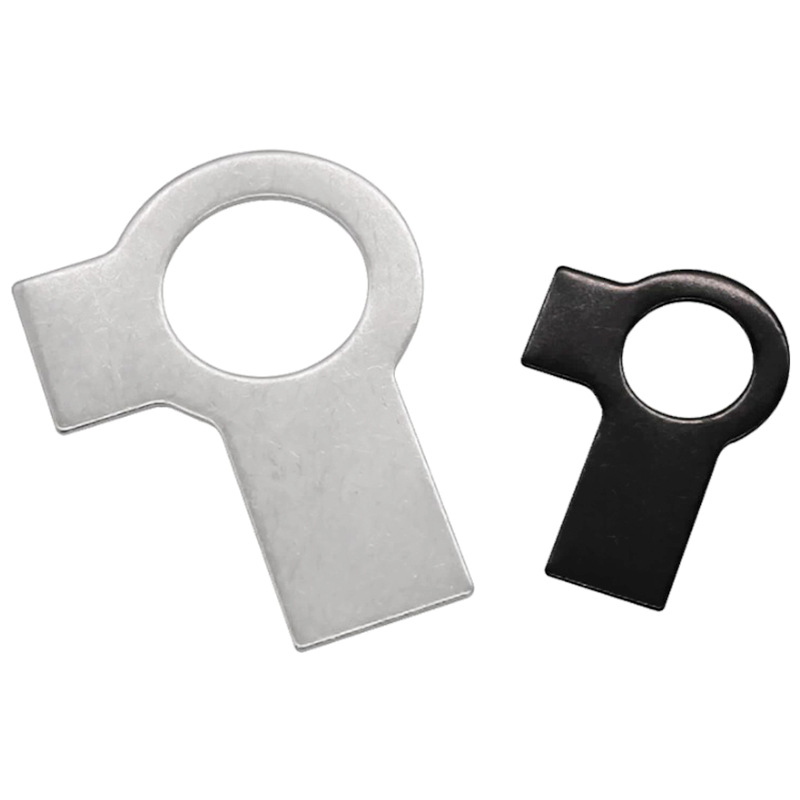

< style="text-align:center;"> Tab Washers With Long And Short Tab

Структурни карактеристики

Структурните карактеристики на подлошките со долги и кратки јазичиња се како што следува:

(1) Интегрирано обликување на штанцување

Целиот Таб подлошки со долги и кратки јазичиња е направен од еден метален лим преку процесот на ладно печатење. Нема заварување или дополнителни компоненти, што резултира со едноставна структура, висока јачина и ниска цена.

(2) Дизајн со две уши (едно долго и едно кратко)

Главното тело на подлошките со долги и кратки јазичиња е кружно, а две ушни парчиња се протегаат нанадвор по надворешниот раб:

Кратко јазиче: Кратко по должина

Долго јазиче: Подолго во должина

Двете ушни парчиња формираат агол од приближно 90 степени едни со други.

(3) Постои структура за ослободување на стресот во коренот на ушниот дел.

На местото на поврзување помеѓу ушниот дел и кружното тело, заоблените агли или малото стегање на ширината се дизајнирани да ја намалат концентрацијата на напрегањето при свиткување и да спречат кршење на ушниот дел.

(4) Цилиндрично тело

Дебелината на телото е униформа. На телото нема заби или наклонети површини, а површината обично е мазна.

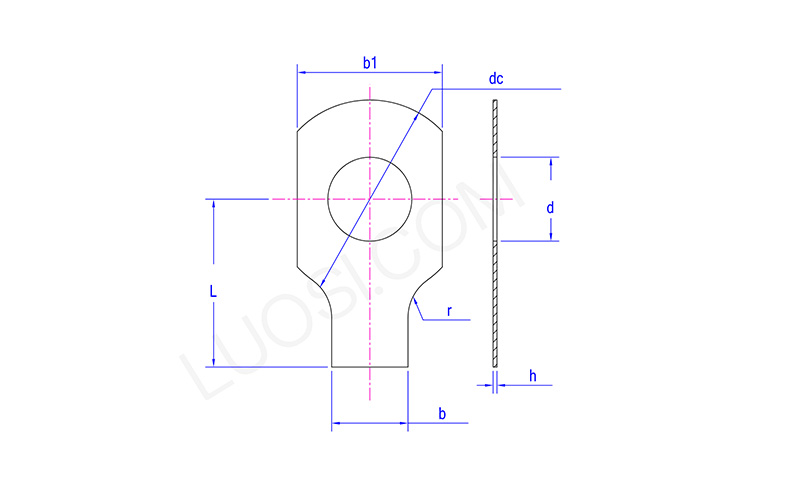

< style="text-align:center;"> Tab Washers With Long And Short Tab

Пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
г мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
