Тркалезна жица Snap прстени вратила

Окините за прицврстување на прстените со тркалезна жица се тип на аксијално позиционирачко прицврстување со едноставна структура, ниска цена и лесна инсталација. Тие се направени со намотување и сечење челични жици со пружини со кружен пресек, а нивната форма е прстен во облик на Ц со отвор. Со користење на сопствената еластичност, тие можат да се вклопат во полукружните жлебови на вратилото за да формираат „рамо“ за фиксирање на компонентите како што се лежиштата и запчаниците, спречувајќи ги да се движат аксијално на вратилото.

Основна структура и принцип на инсталација

Со потпирање на еластична деформација, шахтите за прицврстување на прстените со тркалезна жица со надворешен дијаметар поголем од дијаметарот на вратилото ќе се прошират кога ќе се инсталираат, ќе се вклопат во полукружниот жлеб на горниот дел од вратилото и целосно ќе се враќаат на дното на жлебот по ослободувањето за да се постигне фиксација.

Тип на отворање

Поделен е на два вида: еден со отвор за алат (кој може да се состави и расклопи со помош на клешта за заклучување) и другиот без дупка (за да се олесни инсталацијата, на крајот обично се остава специфичен агол на сечење на стегање).

Облик на пресек

Употребата на тркалезна жица е остро во контраст со прстените за задржување на квадрат/правоаголен дел формирани со печат.

Предности на производот

Земајќи ги предвид структурните карактеристики на шахтите за прицврстување на прстените со тркалезна жица, се прикажани следните основни предности и карактеристики:

Висока вредност за парите

Осовината на тркалезната жица е изработена од челична жица како суровина, која речиси не создава отпад од рабовите или аглите. Ова ја избегнува високата цена на калапи и е економична и ефикасна опција.

Лесна инсталација

Инсталирањето и расклопувањето обично може да се завршат со користење на стандардни клешти за заклучување, што помага да се подобри ефикасноста на склопувањето и одржувањето.

 Компактен простор

Има компактен дизајн и не зазема многу простор на вратилото или внатре во дупката. Тоа го прави добро одговара за тесни места каде што просторот е ограничен.

 Карактеристики на носивост

Колку потисок може да издржи е обично помала од онаа што ја добивате со кружни или правоаголни типови на попречен пресек. Затоа е посоодветно за лесни до средни оптоварувања.

Избор на материјал

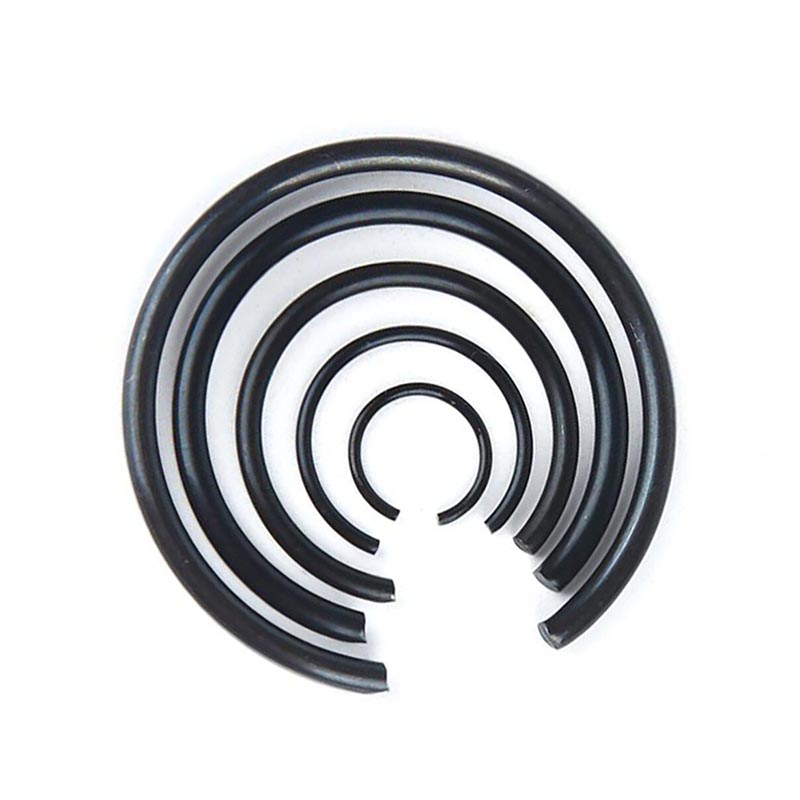

Вртените за прицврстување на прстените со тркалезна жица најчесто се направени од пружински челик или нерѓосувачки челик. Можете исто така да изберете завршна обработка на површината како црн оксид или фосфатирање за да им дадете одредена заштита од 'рѓа.

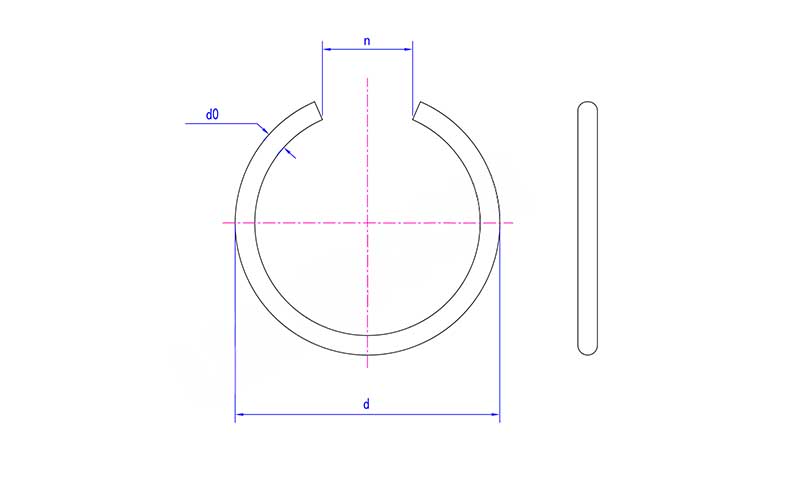

Пон	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
г мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
