DIN 7993 Внатрешни прицврстувачки прстени

Процесот на производство на DIN 7993 Internal Snap Rings произведени од фабриката Xiaoguo® е релативно едноставен, со висока исплатливост и ниска цена. Тоа е економичен производ погоден за големи апликации.

Испрати барање

Опис на производот

Регуларноста на внатрешните прстени за прицврстување DIN 7993 е обезбедена за да се олесни упатувањето на инженерските техничари. Клучната точка е да се продолжи работниот век на производот и да се намалат трошоците за замена.

1. Визуелна инспекција (со лупа)

Користете лупа со зголемување од 10x или поголемо за да ја прегледате површината на внатрешните прстени за прицврстување DIN 7993. Обрнете посебно внимание на областите со концентрација на стрес. Изгледот на затворачот треба да биде униформен и беспрекорен.

Пукнатина: Дозволена длабочина на пукнатина ≤ 0,02 mm

Гребнатини: Тешките гребнатини се класифицирани како неквалификувани.

Корозија: Ако се појави црвена 'рѓа, тоа покажува дека антикорозијата не успеала. Компонентата треба веднаш да се замени.

2. Проверка на деформација и плошност

Извртување: поставете ги внатрешните прстени за прицврстување DIN 7993 на рамна површина и проверете дали има рамнинско искривување. Треба да биде рамен и да нема видливи деформации.

Постојана деформација: затворачот ја изгубил првобитната форма.

Искривување на спиралата: Предизвикано од неправилна употреба на алатите за време на инсталацијата, што резултира со заглавување и извртување на предметот околу сопствената оска.

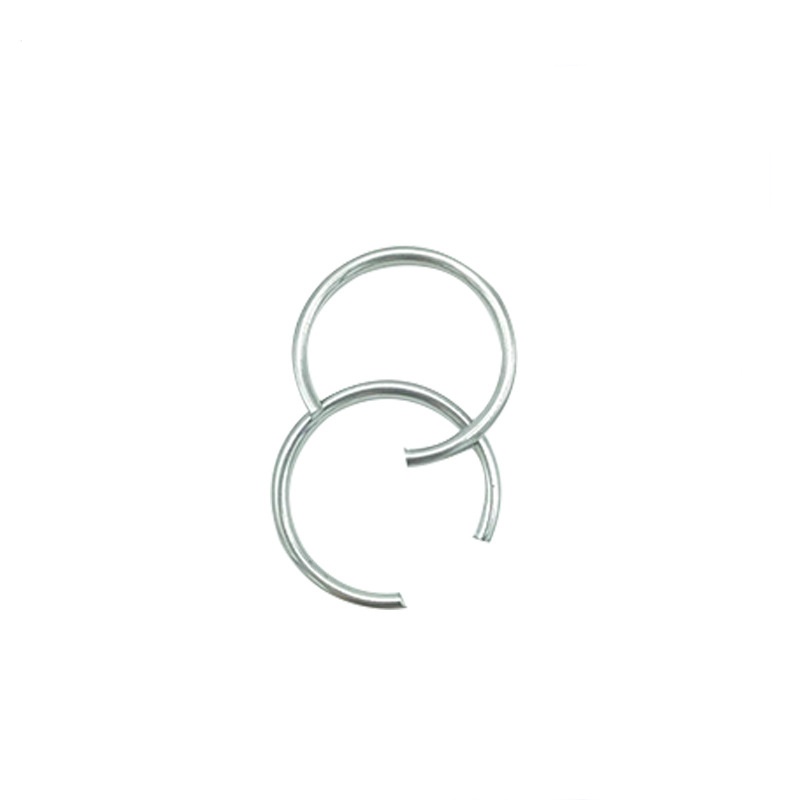

DIN 7993 Internal Snap Rings

3.Инспекција на еластичност и напнатост

Еластично слабеење/губење на затегнување: Внатрешните прицврстувачки прстени DIN 7993 не успеваат силно да се враќаат по компресија или може да се забележи дека значително се тресе кога нежно се турка со раката откако ќе се инсталира во жлебот.

4.Инспекција на димензии

Отстапување на надворешниот дијаметар: опсег на толеранција ±0,05 mm

Отстапување на внатрешниот дијаметар: Различни опсези на спецификација одговараат на различни опсези на цврстина.

Отвор за пропуст: аксијалното поместување не смее да надмине 0,15 mm.

5.Соработувајте со проверката на жлебовите

За време на секое одржување, треба да се проверат и жлебовите во внатрешноста на дупките.

Абење/продолжување на жлебот: Користете дебеломер за мерење на дијаметарот на жлебот и потврдете дали тој останува во стандардниот опсег на толеранција.

Оштетување на работ на жлебот: Проверете ги страничните ѕидови и рабовите на жлебот. Ако има дупчиња, прирабници, оштетувања од дробење или извиткување, соодветните делови треба да се обноват или заменат.

Оштетување на дното на жлебот: има гребнатини, корозија или акумулација на материјал на дното на жлебот.

Блокирање на преминот за масло: има остатоци или туѓи предмети кои се блокираат во близина на жлебот.

6. Проверете го статусот на компонентата во координација

Компонентите поставени од стегите, исто така, ќе влијаат на условите на силата на внатрешните прстени за прицврстување DIN 7993.

Абење на површината: крајната страна на компонентата во контакт со прстенот за стегање покажува нерамномерно абење, трошење на чекори или вовлекување.

Соодветни заоблени страници/заоблени агли: ако гребените или тркалезните агли се преголеми, тоа ќе ја намали вистинската ефективна површина за носење сила на затворачот.

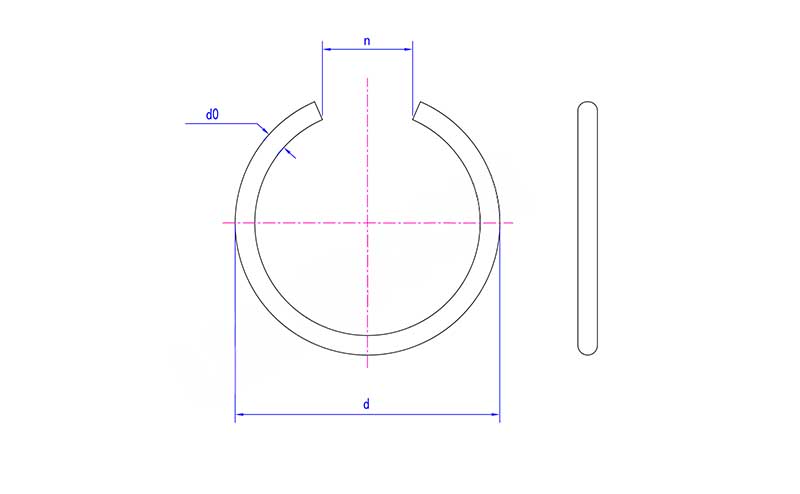

DIN 7993 Internal Snap Rings

Пон	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
г мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
