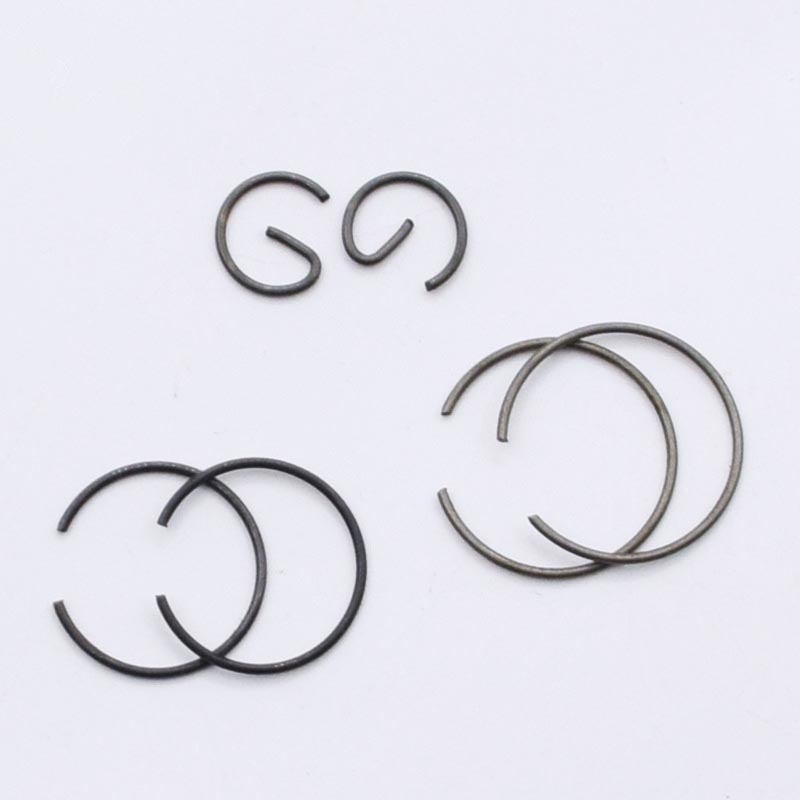

Кружни прстени за прицврстување со кружна жица

Следното е вовед во принципот на работа на прстените за прицврстување со кружна жица.

1.Структурна основа

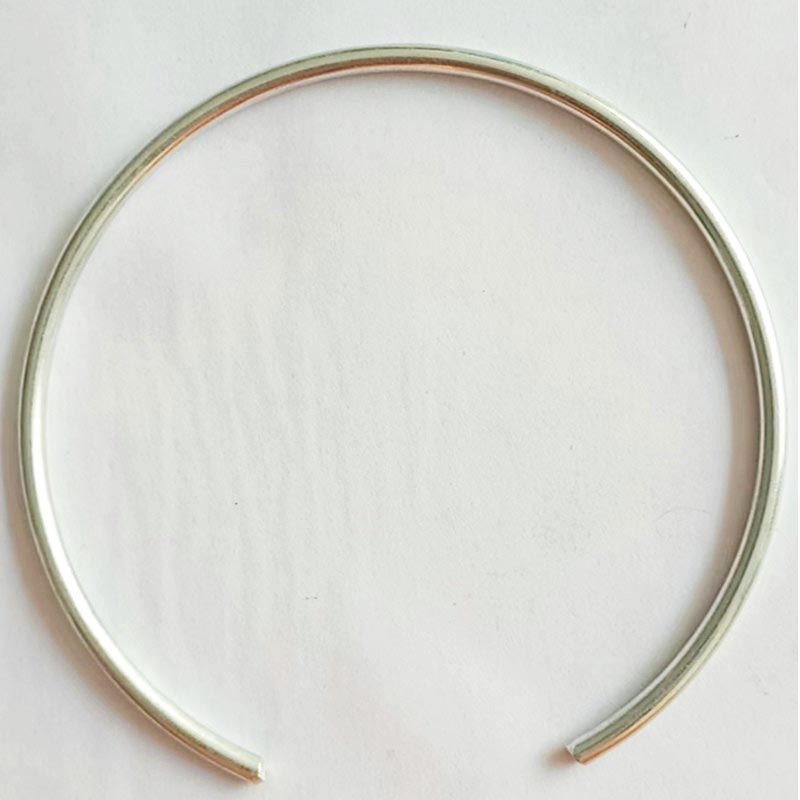

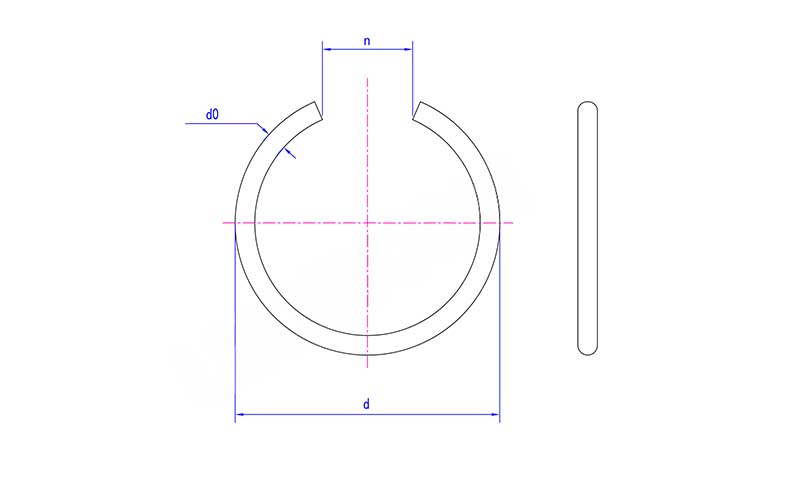

Прицврстувачките прстени со кружна жица се формираат со намотување на челична жица со пружина со кружен пресек во кружен прстен со отвор.

Во слободна состојба, неговиот надворешен дијаметар е малку поголем од дијаметарот на дупката за инсталација на целта. Бидејќи пресекот е кружен, целиот прстен нема остри рабови и затоа нема да го изгребе ѕидот на дупката или деловите што се спојуваат за време на инсталацијата или употребата.

2.Процес на инсталација

Компресирајте

Користете ја приклучната клешта за да ги фатите двата краја на отворот и нанесете сила за да ја притиснете клештата. Во овој момент, кружните жица за прицврстување прстени се радијално компресирани, неговиот надворешен дијаметар станува помал и се трансформира во кружен прстен кој е помал од дијаметарот на отворот за инсталација.

Вметнете во дупката

Во компресирана состојба, вметнете го прстенот за прицврстување како целина во дупката и турнете го до претходно обработената кружна положба на жлебот.

Ослободете

Ослободете ја стегачот за заклучување. Прстенот за задржување го губи ограничувањето на надворешната сила и, потпирајќи се на складираната еластична потенцијална енергија, се шири нанадвор.

Бидејќи надворешниот дијаметар во слободна состојба е поголем од дијаметарот на дупката, прицврстувачкиот прстен цврсто ќе се вклопи во дното на жлебот и не може да се извлече од дупката.

Завршување на позиционирањето

Откако ќе се вметне прстенот за прицврстување во жлебот, во внатрешноста на дупката се формира мазна прстенест чекор површина. Делот што треба да се постави треба да биде тесно прикачен на овој чекор, со што ќе биде ограничен на одредена аксијална положба во дупката и не може да се лизне нанадвор.

3. Основен работен принцип дефект

Слободна состојба: Надворешен дијаметар > Дијаметар на дупка, не може директно да се вметне во дупката

Компресирана состојба: Надворешен дијаметар < Дијаметар на дупка (користејќи еластична деформација), пружината за заклучување применува сила, дијаметарот се намалува

Вметнете во отворот: Одржувајте ја компресираната состојба и испратете до положбата на жлебот

По ослободувањето, работна состојба: Надворешниот дијаметар се обновува > Дијаметарот на дупката (ограничен со ѕидот на жлебот), еластичната сила за враќање се претвора во радијален притисок, предизвикувајќи прстените за прицврстување со кружна жица тесно да се прилепуваат на дното на жлебот
