Метрички тип U 12 Piont прирабничка завртка

Прирабничките завртки со метрички тип U 12 пионти се совршени за прецизни и сигурни инсталации. Фабриката Xiaoguo® може да ги задоволи вашите потреби. Ние произведуваме во согласност со стандардот за имплементација на ASME/ANSI B18.2.5M-2009. Нарачајте сега и добијте ги сигурните завртки што ви се потребни.

Испрати барање

Опис на производот

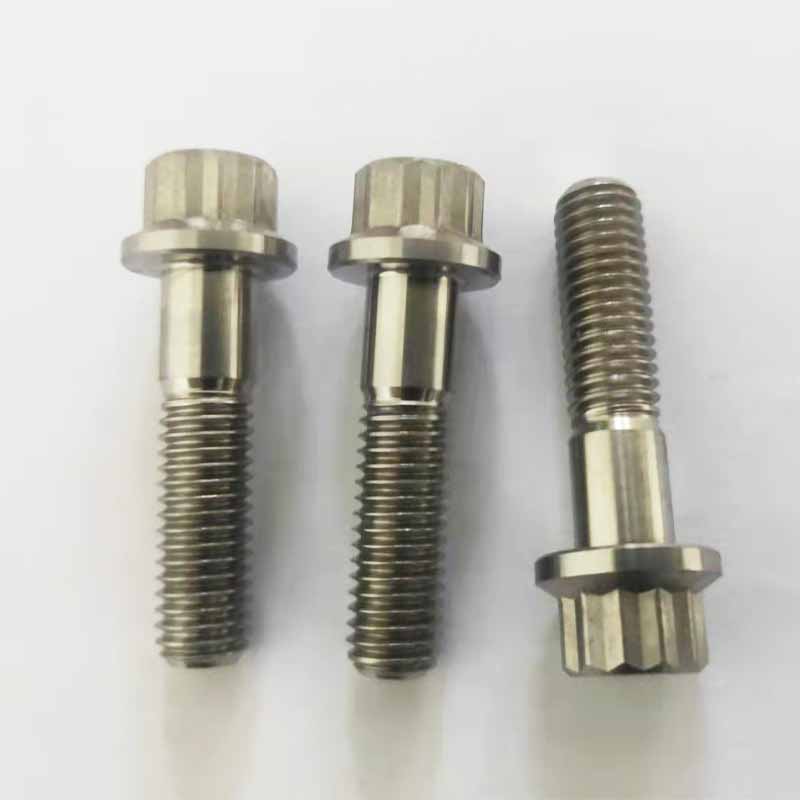

Завртката со метрички тип U 12 piont има 12 агли на главата. Кога е затегнат, има поголема површина за контакт и може да примени поголем вртежен момент. Под завртката има прирабничка плоча во форма на буквата У, која може да ја зголеми површината за контакт со поврзаниот дел и да го растера притисокот.

Metric Type U 12 Piont Flange Screw

Карактеристики и параметри

Завртките со метрички тип U со 12 точки се отпорни на корозија со прскање со сол. Дизајнот на долниот дел често се користи во нерѓосувачки челик, што може да ја намали корозијата на пукнатините. Површини за заптивање на прирабници, тие се идеални избори за оградите на бродот или крајбрежната инфраструктура. Тие можат да спречат олабавување. Долната површина со назабена прирабница има мрежна површина, која е погодна за индустриски вибратори или држачи за генератори кои не бараат подлошки за заклучување.

За прицврстување на издувниот колектор на турбината се користи метрички тип U 12 piont прирабнички завртки. Истекувањето на колекторот ќе ја намали ефикасноста на турбината. Тие можат да издржат термички циклус од 900°C. Жлебот во форма на буквата У може да спречи искривување на прирабницата кога е затегната. Кога се нанесува никелно средство против лепење, бакарната паста ќе изгори. Заменете го на секои 50.000 извозени милји; Термичкиот замор може да предизвика пукање на издувната цевка.

Завртките со метрички тип U со 12 точки се користат за фиксирање на капаците на менувачот на турбините на ветер. Вибрациите на турбината може да предизвикаат повлекување на традиционалните завртки. Тие можат да ја заклучат покривната плоча повеќе од 20 години. Долниот исечен дел може да игра улога во апсорпцијата на ударите. Кога користите множител на вртежен момент од 12 точки на височина, недоволното затегнување може да предизвика навлегување на прашина и да ги оштети запчаниците.

Завртката за прирабница со метрички тип U 12 piont има исклучително силна сила на прицврстување. Дизајнот со 12 агли му овозможува да издржи поголем вртежен момент кога е затегнат. Дополнително, прирабницата во форма на буквата У го зголемува триењето, што го отежнува олабавувањето дури и во вибрирачка средина. Тие се многу сигурни и можат да ги одржуваат деловите за поврзување стабилни цело време.

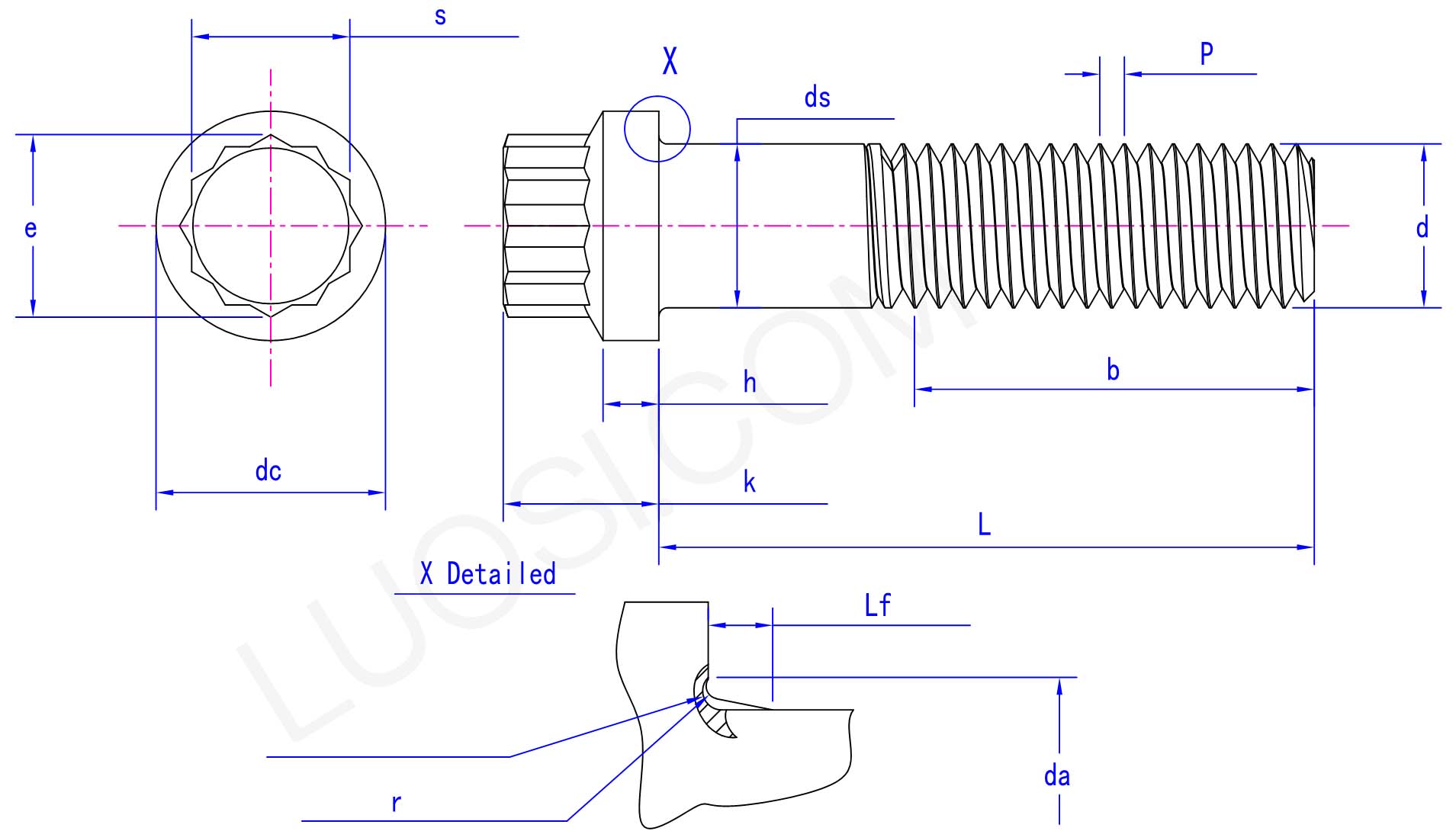

Параметри на производот

Пон	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30	М36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
дс мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
s мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
е мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc мин	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
ч мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
к мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
макс	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r макс	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
р мин	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
