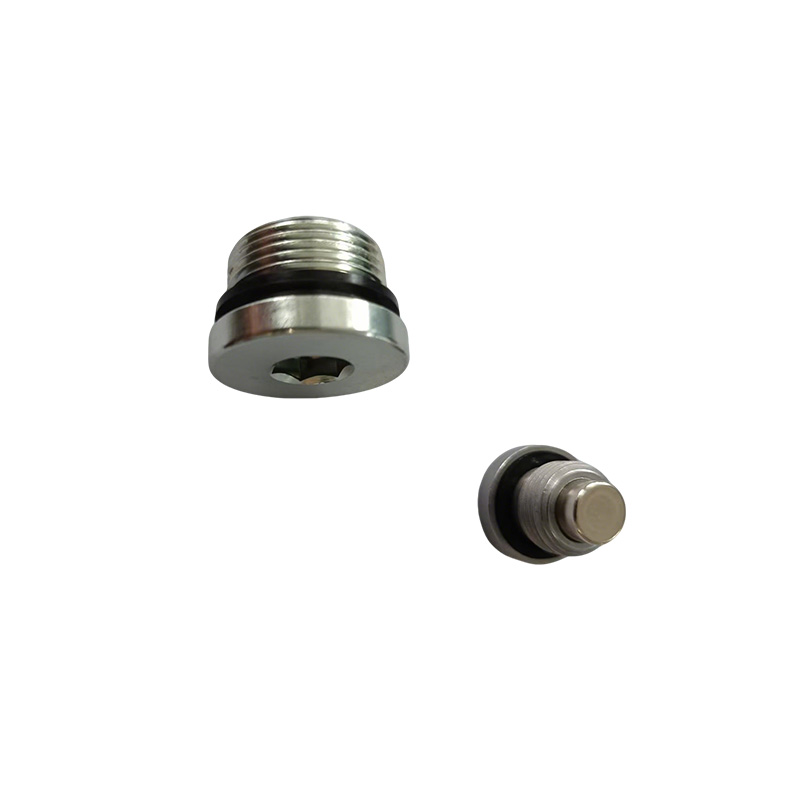

Шуплив шестоаголен адаптер за машки приклучок за масло

Шестоаголниот дизајн на главата на инвентарниот производ на Xiaoguo® „Шуплив хексагонален машки приклучок за масло“ е погоден за пренос со висок вртежен момент. Користењето на стандарден клуч или штекер за работа обезбедува сигурно прицврстување без никакво олабавување.

Модел:DIN910

Испрати барање

Опис на производот

Адаптерот за машки приклучок за шупливи шестоаголни масло е хидраулична/пневматска компонента за поврзување на цевката која има надворешно хексагонална форма, има структура со аксијална дупка и користи надворешен интерфејс со навој. Во суштина, тоа е „шестогонален приклучок со навој со централна дупка“, кој може да ги запечати портите како обичен приклучок, а исто така овозможува дополнителни функции како што се тестирање на притисок, издувни гасови, земање примероци или привремено поврзување на инструментот преку неговата шуплива структура.

Во споредба со обичните цврсти приклучоци, главната разлика лежи во следново: Цврстите приклучоци можат само едноставно да се запечатуваат, додека шупливиот хексагонален адаптер е „мултифункционален канал“ кој може да врши различни операции за дијагностицирање и одржување без расклопување на системот.

Модел БР.	DIN910	Groove	Шестоаголник
Поврзување	Заеднички Болт	Стил на глава	Шестоаголна
Стандарден	DIN, GB, ANSI, BSW, JIS, GOST	Одделение	8.8
Теренот (P)	1,1 - 1,8 мм	Дијаметар	М3-М24
Должина	6-50 мм	Површина	Примарна боја

Стандардни спецификации

Шупливиот шестоаголен адаптер за машки приклучок за масло главно се усогласува со стандардите на DIN (Германски индустриски стандарди), ISO (Меѓународна организација за стандардизација) и GB (Кинески национални стандарди) итн.

(1)DIN стандарди: Еден од најуниверзалните стандарди. Спецификациите се јасни. DIN 910 е специфичен стандард за шестоаголни шрафови со рамења, со цилиндрични (паралелни) навои и чекори за застанување, со што се постигнува запечатување преку заменливи подлошки. Други сродни стандарди вклучуваат DIN 908 (шестоаголни внатрешни завртки), DIN 906 (шестогонални конусни завртки со навој) и DIN 909 (надворешни завртки со шестоаголна конусна нишка).

(2) ISO и GB стандарди: Апликации за интернационализација и локализација. ISO 9974-4 е меѓународен стандард кој целосно ги дефинира димензиите, дизајните и методите за тестирање за надворешни и внатрешни хексагонални навртки што се користат во општ пренос на течности и општа опрема. GB/T 2878.4-2011 и GB/T 43077.4-2023 соодветно ги прифаќаат стандардите ISO 6149-4 и ISO 9974-4 на еквивалентен начин. Шестоаголните навртки кои се во согласност со овие национални стандарди може да имаат максимален работен притисок до 63 MPa (приближно 630 бари).

Стандарден тип на навој клучна карактеристика Метод на запечатување

DIN 906 Конусен (R) Погон на шестоаголни штекери, без јака Метал-метал (заострен конец)

DIN 908 Паралелен (G/M) погон со шестоаголни штекери, со јака Заменлив запечатувачки прстен (бакар, ED, О-прстен)

DIN 910 Паралелна (G/M) шестоаголна глава, со јака Заменлив запечатувачки прстен

ПАРТНО	НИТКА	ЕД ЗАРОБНИК	ДИМЕНЗИИ
ПАРТНО	E	ЕД ЗАРОБНИК	A	L	S	D	Н.М
TMN08	М8х1	ЕД-08	8	12	4	12	8-10
TMN10	М10х1	ЕД-10	8	12	5	14	10-12
TMN12	М12х1,5	ЕД-12	12	17	6	17	15-25
TMN14	М14х1,5	ЕД-14	12	17	6	19	20-35
TMN16	М16х1,5	ЕД-16	12	17	8	22	25-40
TMN18	М18х1,5	ЕД-18	12	17	8	24	30-45
TMN20	М20х1,5	ЕД-20	14	19	10	26	35-50
TMN22	М22х1,5	ЕД-22	14	19	10	27	40-70
TMN24	М24х1,5	ЕД-24	14	19	10	29	40-70
TMN26	М26х1,5	ЕД-26	16	21	12	32	60-100
TMN27	М27×2	ЕД-27	16	21	12	32	100-135
TMN33	М33х2	ЕД-33	16	22	17	40	150-240
TMN42	М42х2	ЕД-42	16	22	22	50	250-360
TMN48	М48х2	ЕД-48	16	22	24	55	300-400
TMN60	М60х2	ЕД-60	18	26	27	70	380-450

Најчесто поставувани прашања

(1) Кои стандарди ги исполнуваат вашите производи?

Нашиот адаптер за машки шупливи шестоаголни приклучоци за масло е произведен во согласност со стандардот DIN 910 (паралелни навои со черупка, заменлив заптивен прстен) и стандардот DIN 909 (конусни навои, запечатување од метал на метал).

(2) Кои материјали може да се користат за адаптерот за машки приклучок за масло со шуплив шестоаголник?

Стандардните материјали вклучуваат јаглероден челик (оценки 4.8, 6.8, 8.8, 10.9, 12.9), нерѓосувачки челик (A2-70, A4-80, 304, 316), месинг и алуминиум. Ние, исто така, снабдуваме легиран челик за апликации со висока јачина.

(3) Дали давате примероци? Кое е времето на олово за примероци?

Да, бесплатни примероци се достапни за стандардни големини. Складираните примероци се испорачуваат во рок од 3-5 дена по експресно (DHL/FedEx). Прилагодените примероци бараат 15-20 дена за производство.
