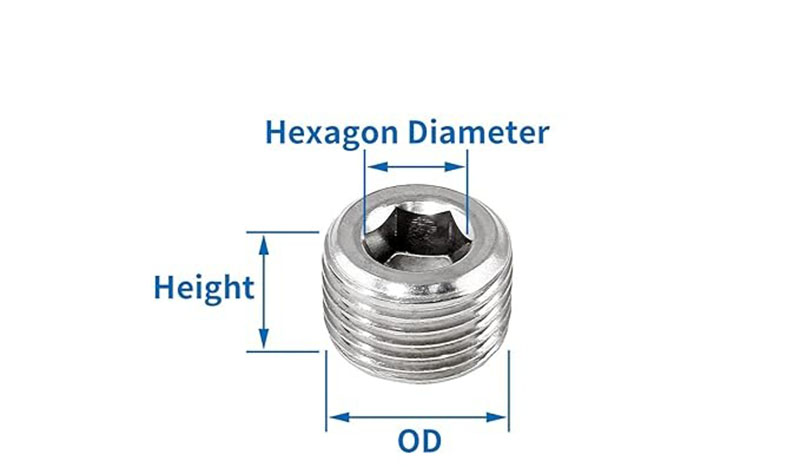

Внатрешен машки приклучок со шестоаголна нишка

При изборот на површинската обработка за машкиот приклучок со внатрешен хексаген навој, главните фактори што треба да се земат предвид се околината за користење, барањата за јачина, удобноста на склопувањето и буџетот на трошоците.

(1) Корозивност на животната средина

Поцинкувањето обично трае од 72 до 100 часа при тестови со прскање со сол; легура на цинк-никел може да трае до 720 часа; а Дакромет може да издржи од 1000 до 2000 часа. Колку е потешка околината, толку е поголема оценката за отпорност на корозија треба да се избере.

(2) Оценка за јачина

Ако цврстината на јаглероден челик или легиран челик внатрешен машки приклучок со шестоаголна нишка е ≥ 10,9 степен, не може да се избере обична галванизација.

Степен на јачина Достапни површински третмани

≤ 8,8 Достапни се редовно галванизирање, оцрнување, фосфатирање, позлата со никел

≥ 10,9 оцрнување, фосфатирање, облога Dacromet, легура на цинк-никел (без процес на кршливост на водород), облога со цинк со топла натопување

(3) Ризик од заглавување на конецот

Ако машкиот приклучок со внатрешен хексаген конец и материјалот на интерфејсот се склони да развијат жлебување на конецот, се препорачува да се користи фосфатирање или обложување со никел/хром за да се подобри подмачкувањето.

(4) Буџет на трошоци

Од ниско до високо тие се: третман на оцрнување, обична галванизација; Никел позлата, фосфатирање; Дакромет, легура на цинк-никел, цинк со топла натопи

Самиот материјал од нерѓосувачки челик не бара површинска обработка, но неговата цена е многу повисока од онаа на јаглеродниот челик со облога.

Најчесто поставувани прашања

(1)Дали површинската обработка влијае на вклопувањето на навојот или на перформансите на запечатување на внатрешниот хексаген машки приклучок?

Ќе има благ удар. Облогите како што се галванизација и Дакромет ќе ја зголемат дебелината на конците. Затоа, ќе ја контролираме дебелината на облогата во рамките на 5 до 15 микрометри за да се осигураме дека тоа нема да влијае на вклопувањето.

(2) Дали можете да обезбедите црна завршница која исто така е отпорна на корозија?

Да. Изгледот на Black Oxide е црн, но неговата способност за спречување на 'рѓа е релативно слаба и бара облога со масло. Се препорачува да се користи Black Dacromet или Black Zinc, кои не само што имаат црн изглед, туку имаат и многу подобри перформанси за спречување на 'рѓа од црната завршница.

(3) Која завршница е најдобра за апликации каде што приклучокот често се отстранува и повторно се поставува?

Препорачај фосфатирање или никелирање. Овие два површински третмани се релативно мазни и не предизвикуваат гадење на конецот при склопување и расклопување.
