Завртка со прирабница со 12 точки

Веднаш нарачајте го завртката со прирабница Xiaoguo® со 12 точки на големо. Овој производ се одликува со уникатен дизајн на главата со 12 точки и е направен од легиран челик со 12,9 степен кој поминал низ процеси на гаснење и калење, со крајна цврстина на истегнување што надминува 1200 MPa, што е погодно за употреба во тешки делови на моторот.

Испрати барање

Опис на производот

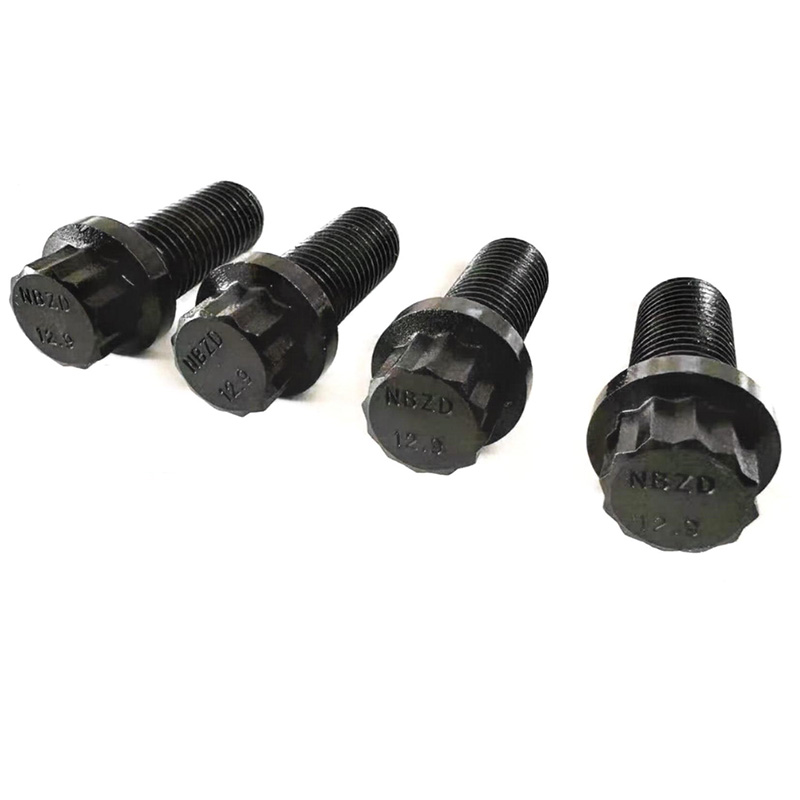

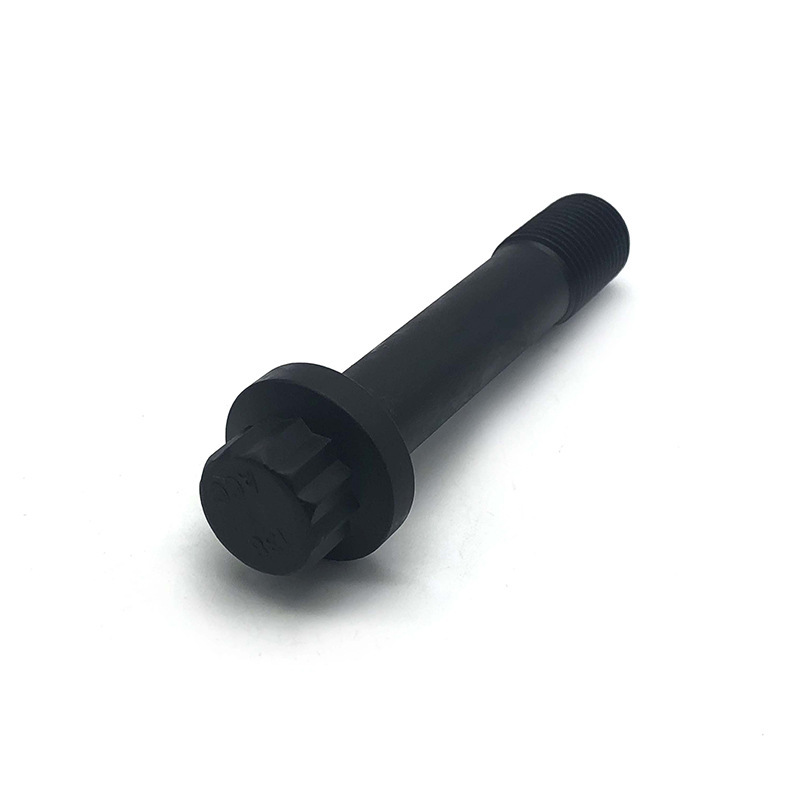

Завртката со прирабница со 12 точки е прицврстувач со високи перформанси со глава со дванаесет агли и зголемена потпорна површина на прирабницата на дното. Неговата форма на главата прифаќа двоен хексагонален дизајн, комбинирајќи го погонот со дванаесет точки и интегрираната структура на прирабница, специјално дизајнирана за висок вртежен момент и отпорност на олабавување од вибрации.

Оваа завртка со прирабница со 12 точки најчесто се користи во системи за пренос на автомобили, блокови на мотори, мотори на авиони и индустриска опрема со висока јачина. Тоа е идеално решение за замена на традиционалните хексагонални завртки за глава и внатрешните шестоаголни цилиндрични завртки за глава. Дизајнот на дванаесетстраната погонска површина овозможува користење на прстенест клуч или дванаесетстрани приклучоци, овозможувајќи операција за репозиционирање од 30° во тесни простори во споредба со стандардните шестоаголни глави, што резултира со поголема ефикасност на инсталацијата.

12 Point Flange Screw

Основна предност

Основните предности на завртката со прирабница со 12 точки главно се рефлектираат во следните аспекти:

(1) Тип на глава со дванаесет точки

Повеќе контактни површини: Типот на глава со дванаесет точки има двојно повеќе контактни површини од хексагоналната глава, што му овозможува да издржи поголем вртежен момент на затегнување без да ја оштети главата.

Ризикот од аголот на лизгање е низок: распределбата на силата е порамномерна, што ја прави погодна за апликации кои бараат големо претходно оптоварување.

(2) Интегрирана прирабница

Самостојна површина на прирабница: Не се потребни дополнителни дихтунзи. Назабената или врежаната структура на дното на прирабницата соработува со површината на работното парче, генерирајќи силна сила на триење.

Висока отпорност на вибрации: може да го одржува претходното оптоварување дури и во вибрирачка средина, погодна за области со динамично оптоварување.

(3) Лесна инсталација, заштедува простор

Ротација од 30°: Главата со дванаесет точки може да се ротира за 30° за да се вметне во клучот за да се препозиционира. Ова заштедува половина простор во споредба со ротацијата од 60° на шестоаголната глава. Погоден за ограничен простор.

(4) Голема површина на лежиштето

Зголемената површина на прирабницата ја зголемува површината за контакт: ефикасно го дисперзира притисокот и спречува деформирање на меките материјали како алуминиум и леано железо.

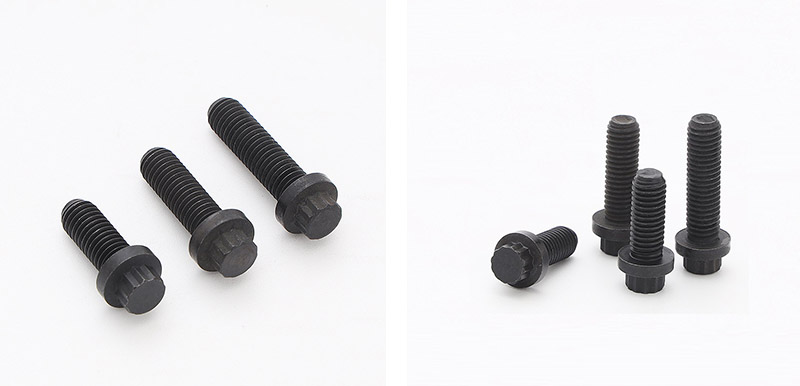

12 Point Flange Screw

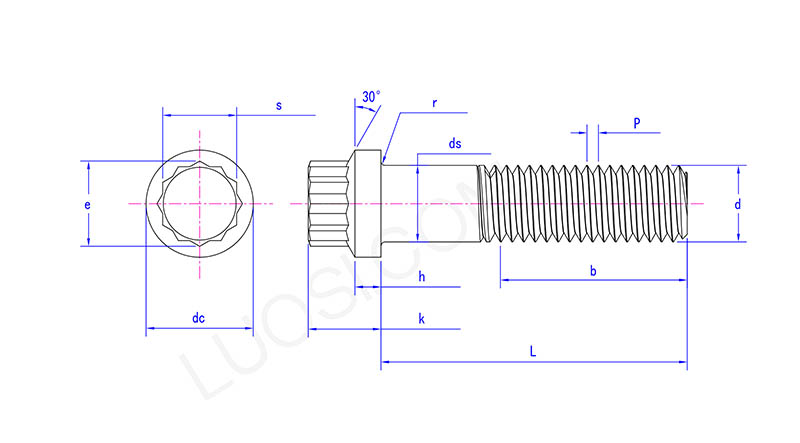

Пон	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
дс мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
е мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ч мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
к мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
р мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Алтернативни завртки со шестоаголни приклучоци

Компатибилност со надворешниот дијаметар на главата: Завртката со прирабница со 12 точки има иста големина на дупка како стандардната завртка со шестоаголна цилиндрична глава, така што може директно да се замени без да се менува положбата на дупката, а исто така е и поиздржлива.

(6) Целосен опсег на оценки со висока јачина

Покрива 8,8 одделение, 10,9 одделение, 12,9 одделение и нерѓосувачки челик A2-70/A4-80, задоволувајќи ги потребите на сите сценарија кои се движат од општи машини до екстремни тешки товари.

(7) Богати раствори отпорни на корозија

Понудете различни површински третмани како што се електро-поцинкување, галванизирање со топло натопување, облога Dacromet, легура на цинк-никел и оцрнување, погодни за внатрешни, надворешни, морски и хемиски средини итн.

(8) Широк опсег на полиња за апликација

Автомобили (мотори, преноси, шасија), воздушна (моторни рамки, опрема за слетување), енергија од ветер, рударство, петрохемикалии, бродови, општи машини итн.
