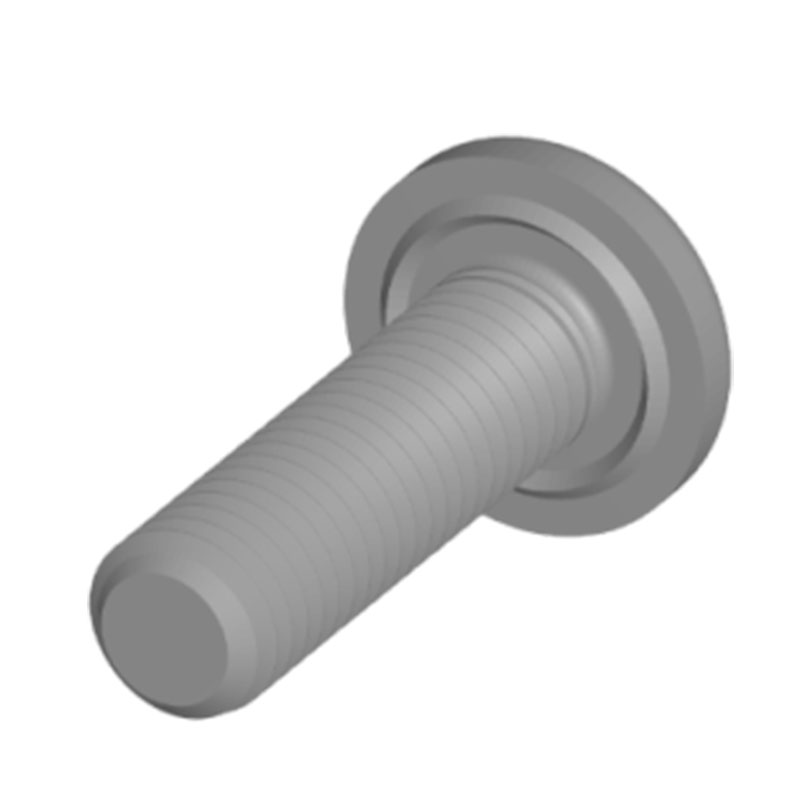

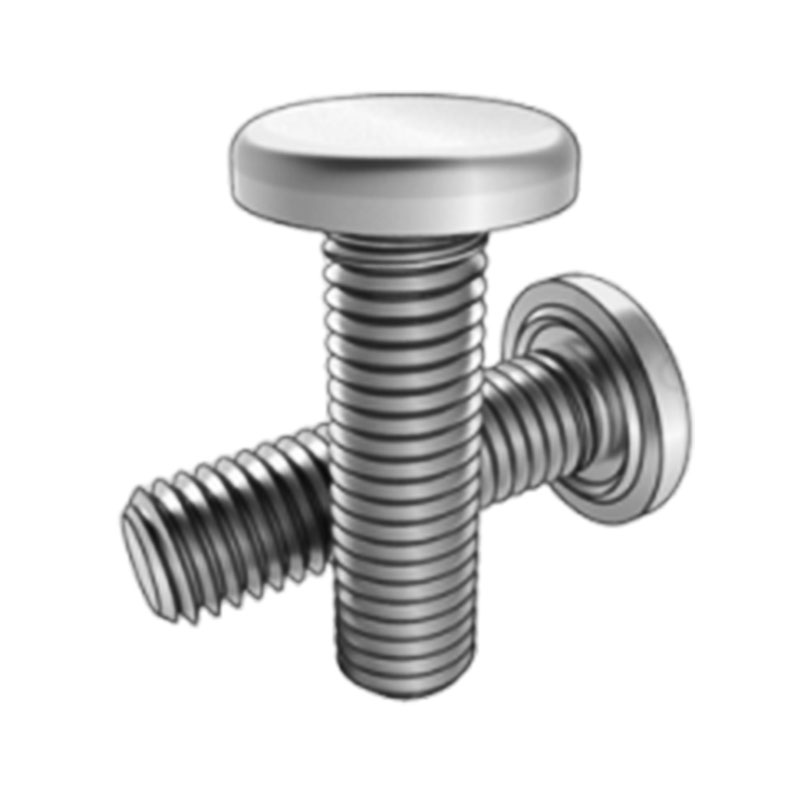

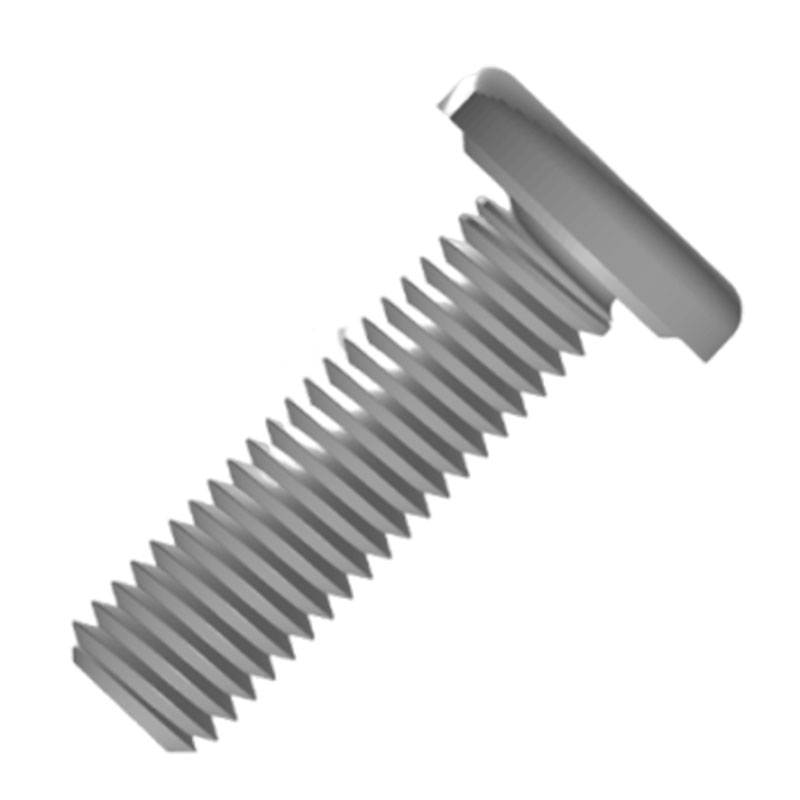

Тип UR Проекција заварување столпчиња

Навртките за заварување со проекција UR од типот произведени од добавувачот на Xiaoguo® се во согласност со стандардите на IFI 148-4-2002. Во производствените погони, тие најчесто се користат за поврзување на дебели метални компоненти, а сигурното заварување на овие компоненти е од витално значење. Можеме да понудиме бесплатни примероци.

Модел:IFI 148-4-2002

Испрати барање

Опис на производот

Навртките за заварување со проекција UR од типот имаат голема кружна рамна глава, со мазна и рамна површина, што може да ја зголеми површината на контакт со површината на поврзаната компонента. Тие често се користат при поврзување на тенки плочи и украсни компоненти.

Карактеристики на производот

Целосно навојните столпчиња со овална точка во суштина имаат нишки што минуваат низ целата обетка, при што едниот крај постепено се стеснува до овална глава. Тоа е како водич, непречено водење на столпчињата во дупките за време на инсталацијата. Ова значи дека помала е веројатноста да ги оштетите конците на деловите, особено кога работите рачно или во тесни простори. Користете стандардна навртка на другиот крај.

По завршувањето на заварувањето, навртките за заварување со проекција UR од типот формираат врска со висока јачина со работното парче, способна да издржи големи сили на истегнување, сили на смолкнување и вибрации. Дури и при долготрајна употреба, кога е подложен на надворешни сили или вибрации на опремата, мала е веројатноста да се олабави или падне, како на пример при заварување на поврзувачки јазли помеѓу челични греди и челични столбови во градежните челични конструкции, што може да обезбеди стабилност на градежната конструкција.

Прецизноста на обработката со навој на UR-проекциските заварени столпчиња е висока. Цврсто и непречено се вклопуваат со стандардните навртки или компоненти со внатрешни навои и нема да има проблеми како што се лепење или лизгање на конецот при монтажата. Ова осигурува дека последователната инсталација на другите компоненти може да се заврши со лесно и точност, а со тоа ќе се подобри севкупниот квалитет на склопувањето.

Навртките за заварување со проекција UR од типот се многу лесни за ракување и не бараат сложен процес на позиционирање. За време на процесот на заварување, специјалниот подигнат дизајн на главата му овозможува брзо прилепување на парчето за заварување. Откако ќе се вклучи опремата за заварување, подигнатиот дел брзо се топи, цврсто заварувајќи ја нишката на парчето за заварување. Ова значително го намалува времето на инсталација и ја подобрува ефикасноста на производството.

Параметри на производот

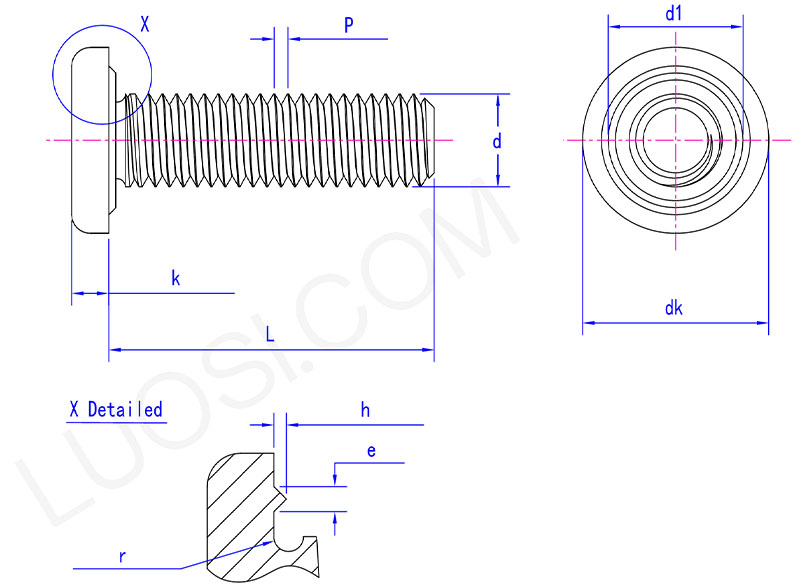

Type UR projection weld stud parameter

Пон	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk мин	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
к мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h макс	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ч мин	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
