Машина за заклучување со сплит прстен

Кога многу клиенти купуваат Xiaoguo® Split Ring Lock Washer, ние обично препорачуваме да додаваат и рамни подлошки. Ова ефикасно ќе ја зголеми површината и ќе спречи оштетување на површината на работното парче. Ние ќе ви обезбедиме професионално решение за појавување.

Испрати барање

Опис на производот

Во индустриските тешки машини, мијалникот за заклучување со сплит прстен е вообичаен начин за спречување на олабавување на завртките. Кога ќе го затегнете прицврстувачот, мијалникот со поделена брава се притиска рамно. Се враќа природно, создавајќи континуирана надворешна сила. Во исто време, неговите остри рабови се сечат на металната површина, спречувајќи ја завртката да се тресне со текот на времето.

【1】Основна предност

(1) Цврсто ги држи завртките на место со континуирано туркање и зафат на површината.

(2) Едноставен за инсталирање и не се потребни посебни алатки.

(3) Одговара на повеќето стандардни завртки и навртки. Направено е според заеднички стандарди како што е DIN 127, што го прави управувањето со акциите едноставно.

(4) Машината за заклучување со разделен прстен се со висока издржливост. Тие се термички обработени за да достигнат цврстина од 370–470 HV. Ова им овозможува да се спротивстават на големиот притисок и честите вибрации на тешките машини, обезбедувајќи долг работен век.

(5) Можете да изберете различни облоги на површината, како стандардно обложување со цинк или облога од цинк-алуминиум (Дакромет). На тој начин, го добивате вистинското ниво на заштита од 'рѓа за какви било услови со кои ќе се соочи машината за перење.

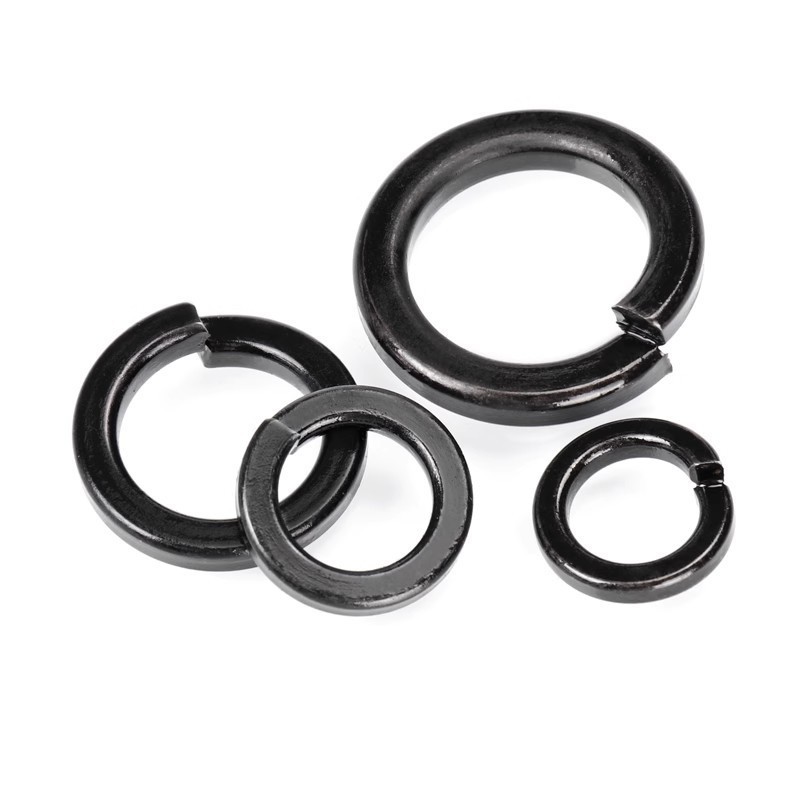

Split Ring Lock Washer

【2】 Примери за апликација

(1) Уништувачи и дробилки - Во овој вид опрема, мијалниците се користат на важни завртки за да се спречи нивното олабавување поради неурамнотежено вртење и постојани вибрации.

(2) Тешки мобилни машини – За градежна опрема како багери, овие мијалници со сплит прстен за заклучување помагаат да се шират динамичните оптоварувања и да се затегнат клучните точки за поврзување.

(3) Опрема за енергија и рударство - Овие подлошки се погодни за турбини на ветер, соларни поставки и други уреди за чиста енергија, како и за тешки машини за рударство. Цврсто ги прицврстуваат завртките и остануваат заклучени дури и со чести вибрации и топлинско ширење.

(4) Општи машини - Широко се применува на пумпи, компресори и заеднички механички делови. Тие можат да се справат со вибрациите на опремата и притисокот од надворешната сила при секојдневно работење.

【3】 Совети за инсталација

Кога инсталирате, поставете ја мијалникот за заклучување со сплит прстен помеѓу завртката, завртката или навртката и делот што го прицврстувате. Само проверете дали неговиот остар раб седи точно на металната површина. Потоа затегнете го до спецификациите за вртежен момент за добро да се вклопи. Овие подлошки се наменети само за еднократна употреба - не ги употребувајте повторно. Ако го направите тоа, силата на стегање паѓа, што може да предизвика безбедносни проблеми и да го направи помалку ефикасно.

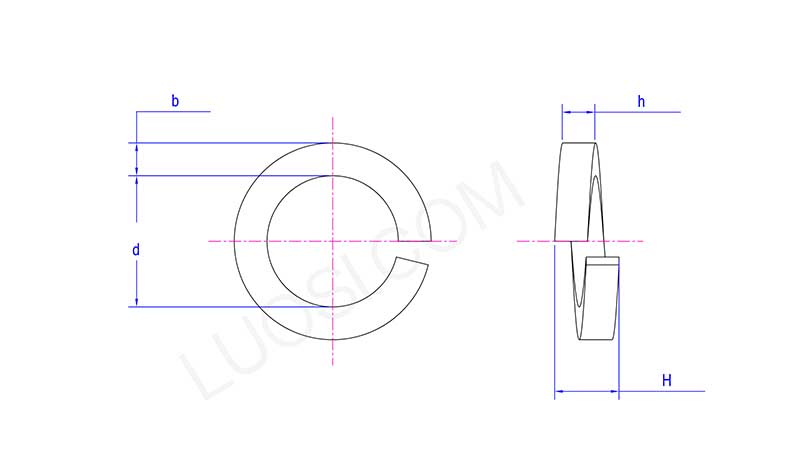

Split Ring Lock Washer

Пон	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
г мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
б макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
