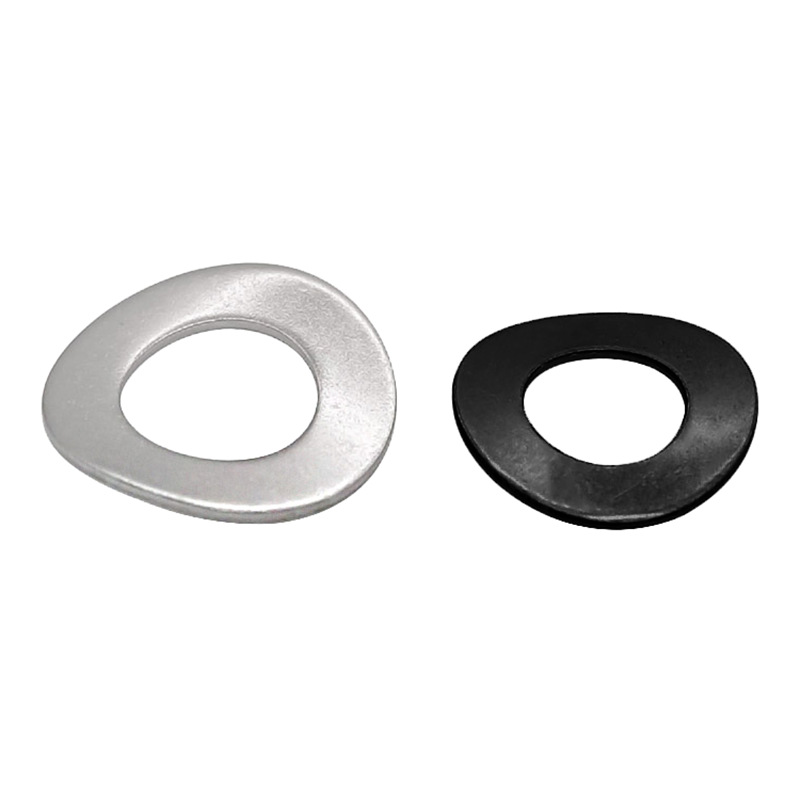

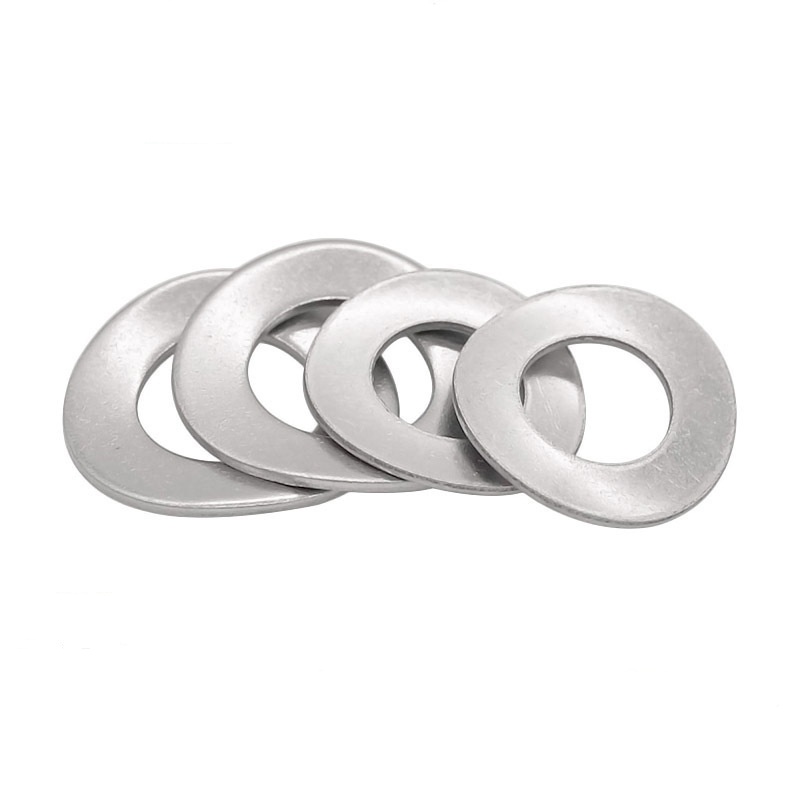

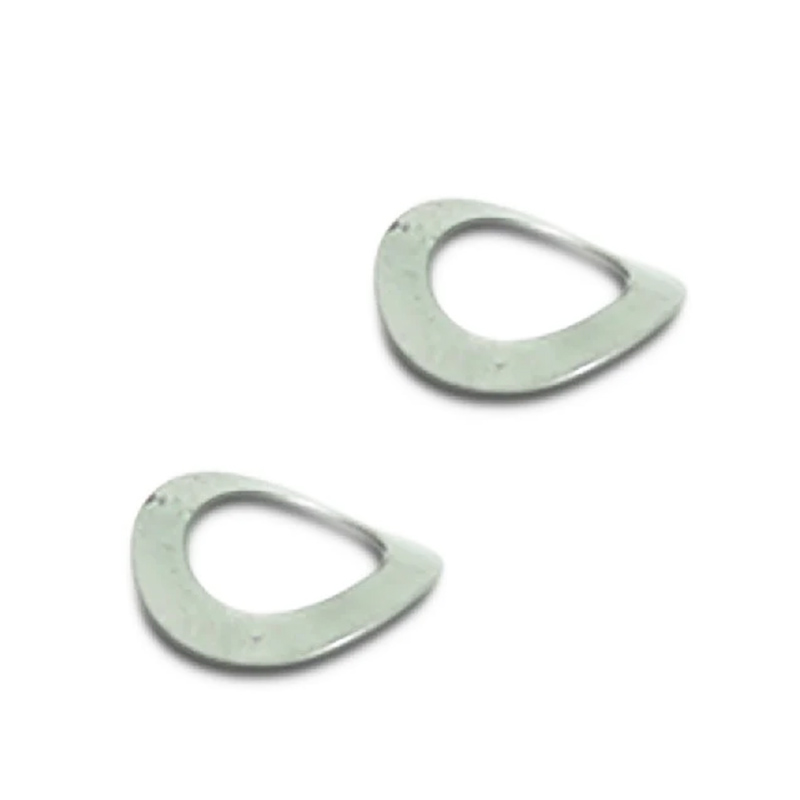

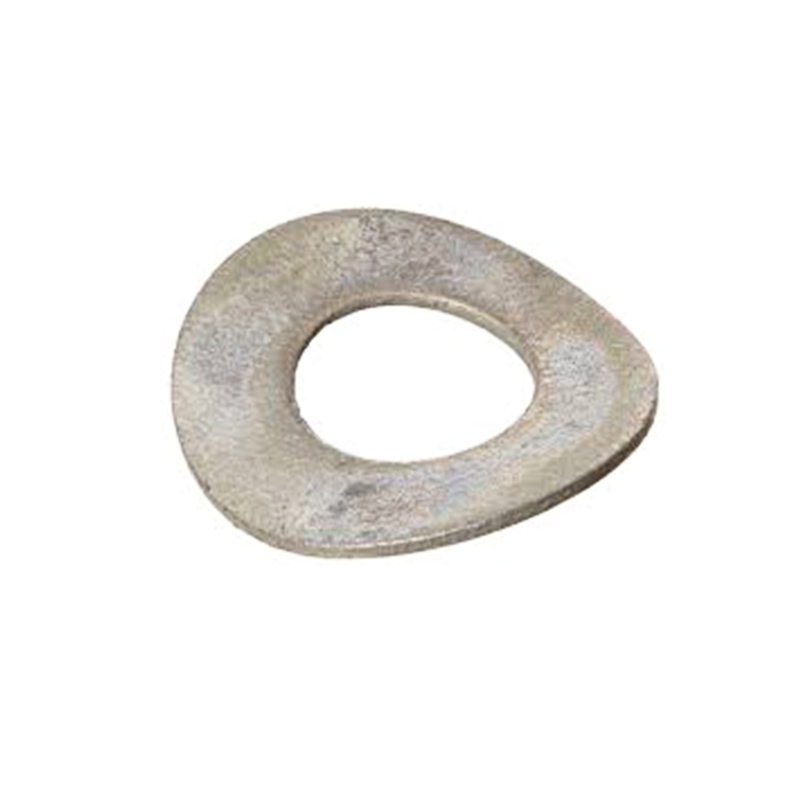

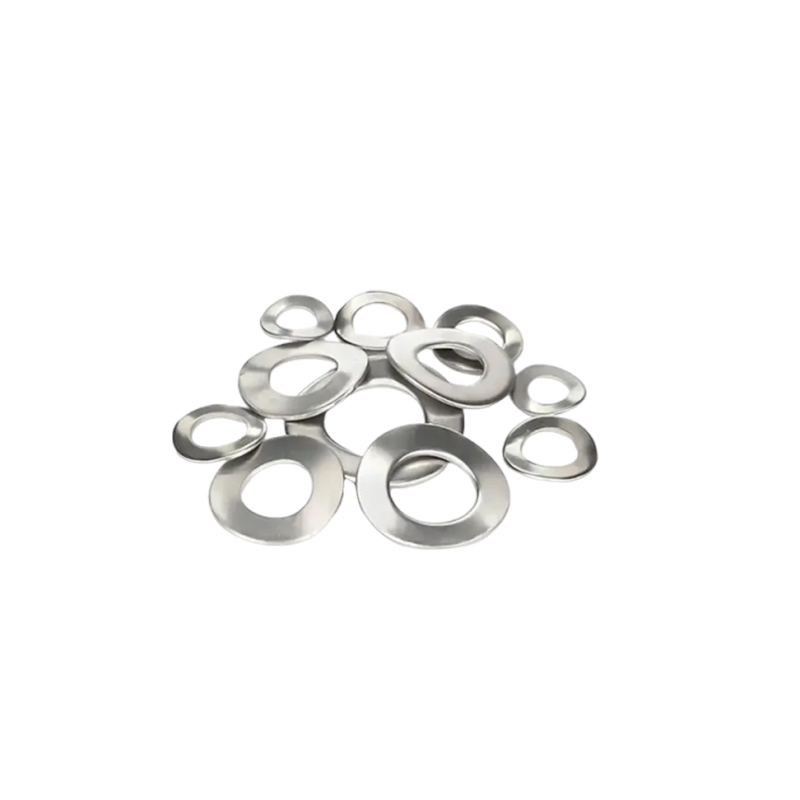

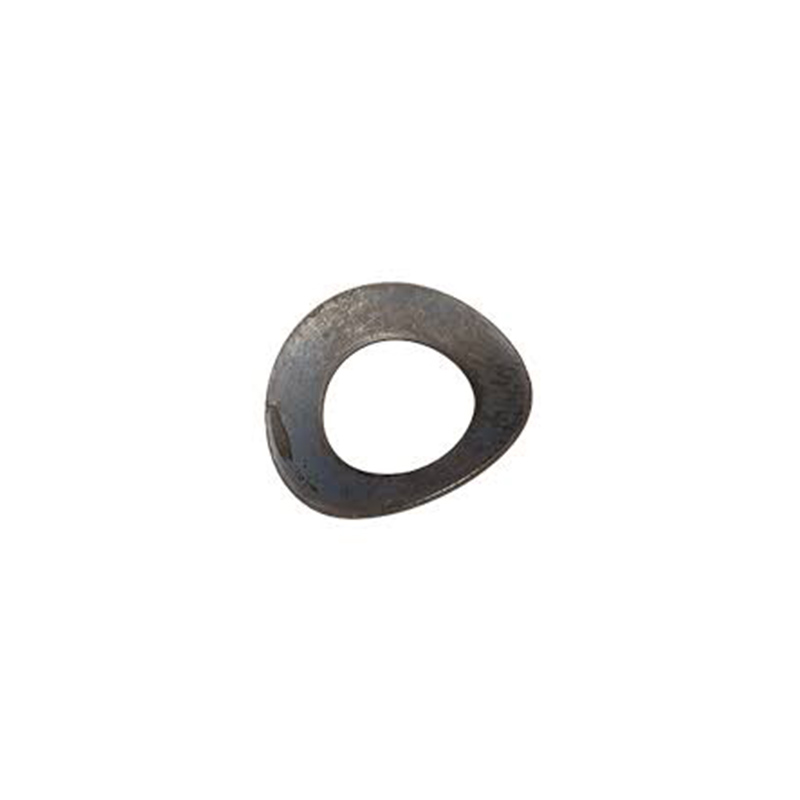

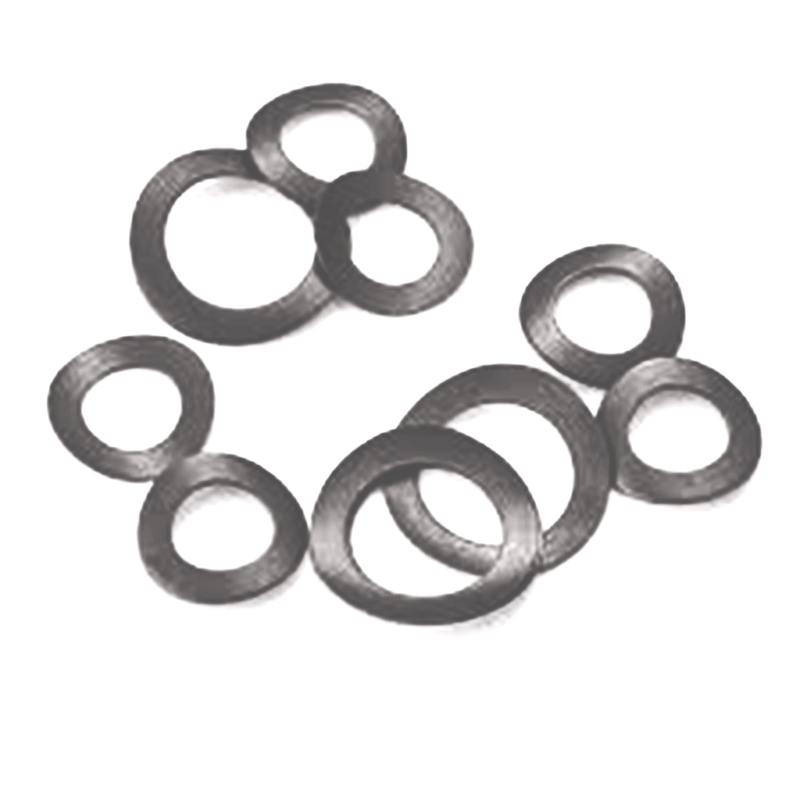

DIN 137A Спецификации Заоблени пружински подлошки

Принципот на работа на DIN 137A Спецификации закривен пружински подлошки се заснова на еластична деформација на метал.

(1) Бесплатна состојба (не е инсталирана)

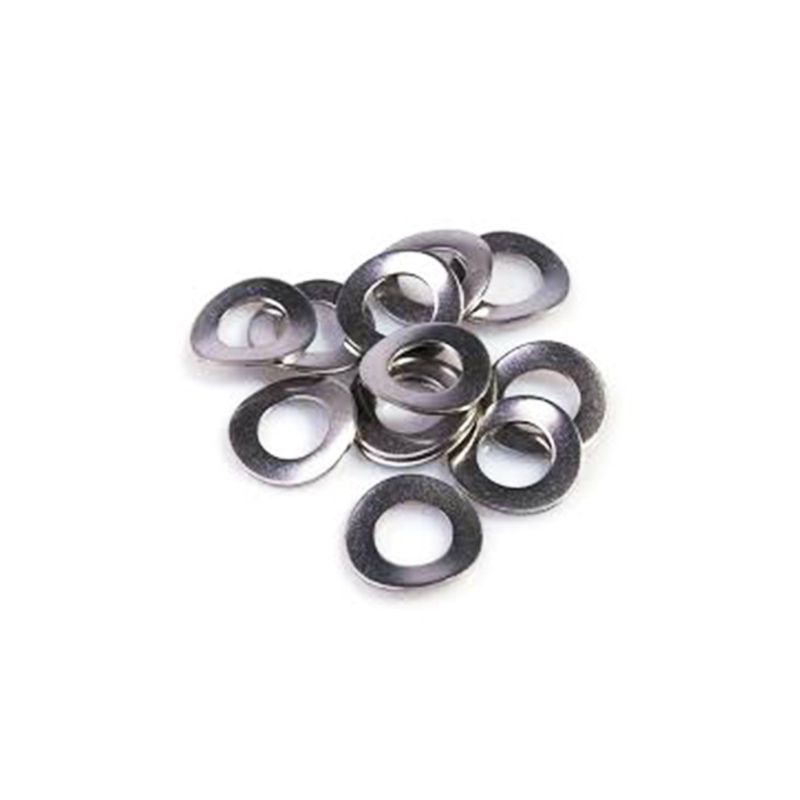

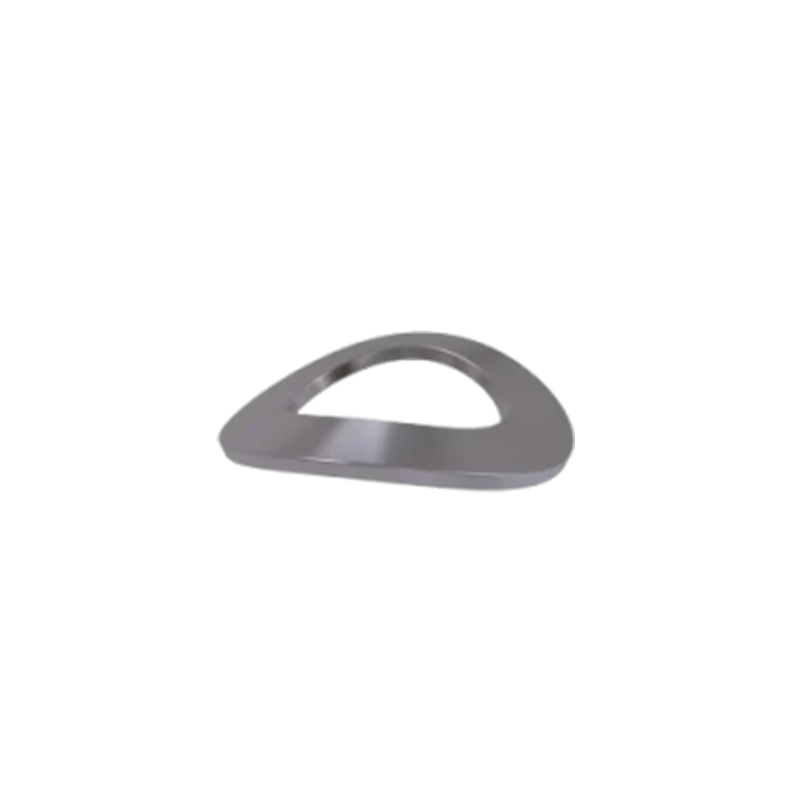

Спецификациите DIN 137A Заоблените пружински подлошки не се рамни во својата природна состојба, но имаат испакнатост во облик на лак (еден бран) или повеќе бранови (повеќе бранови). Во тоа време, има природна висина H, што е поголема од дебелината t на дихтунгот.

(2) Процес на компресија (затегнување на завртките)

Кога завртките или навртките се затегнати, подлошките се ставаат во сендвич помеѓу главата/навртката за завртките и работното парче. Како што се зголемува силата на затегнување, лак-формата или брановидната форма постепено се израмнува.

За време на процесот на склопување и затегнување, долниот дел од завртката ја притиска рамно структурата во облик на лак, предизвикувајќи мијалникот да генерира еластичен повратен стрес.

(3) Одржување на претходно оптоварување (работна состојба)

Откако ќе се израмнат подлошките со криви пружини со спецификации DIN 137A, тој секогаш сака да се врати во првобитната форма на лак. Оваа сила за враќање се претвора во континуиран аксијален потисок, притискајќи ја главата на завртката и површината на работното парче.

Откако ќе заврши затегнувањето, машината за перење одржува континуирано обратно еластично затегнување, постојано притискајќи ја главата на завртката и површината на поврзаната компонента.

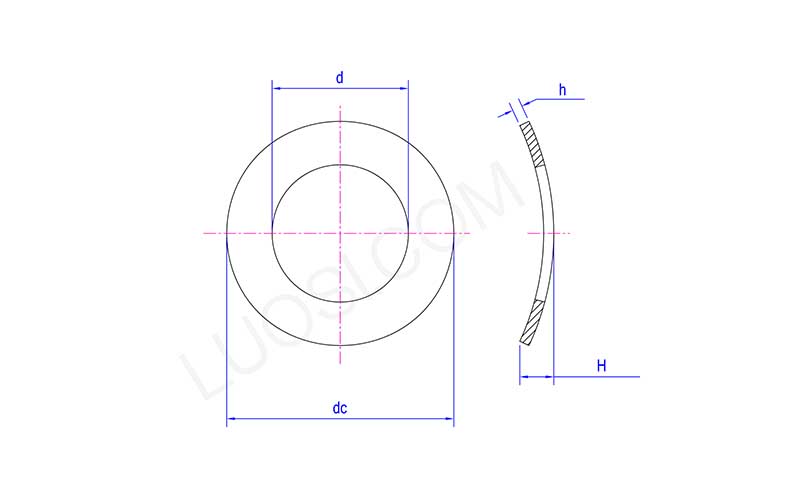

Пон	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
г мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc макс	4.5	5.5	6	8	10	11	15	18
H мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Прилагодени DIN 137A спецификации Заоблени пружински подлошки

Xiaoguo® ви овозможува да ги приспособите DIN 137A спецификациите закривени пружински подлошки како што ви треба. Можете да ја промените големината, бројот на бранови, материјалот, завршната површина или дури и пакувањето. На тој начин, секоја машина за перење точно одговара на вашиот дизајн.

(1) Внатрешен дијаметар ID / Надворешен дијаметар OD

Од M2 до M100 или поголем, и внатрешниот и надворешниот дијаметар може да се прилагодат според цртежите.

Прецизни инструменти со мали димензии (M2–M5), тешки машини со големи димензии (M36–M100)

(2) Дебелина т

Заеднички опсег: 0,3 mm – 3,0 mm. За посебни барања, може да биде потенок или подебел.

Кога контролата на оптоварувањето и аксијалниот простор се компактни.

(3) Материјали

Пружински челик, нерѓосувачки челик A2/A4, 17-7 PH, фосфор бронза, берилиум бакар, Инконел итн.

Редовна висока еластичност, отпорна на 'рѓа, висока температура / отпорна на експлозија / немагнетна

(4) Површинска обработка

Поцинкување, Дакрометна облога, Оцрнување, Фосфатирање, Позлата со никел, Пасивација, Пасивација на тривалентен хром итн.

Против 'рѓа, подмачкување, изолација, подобрување на коефициентот на триење

(5) Пакување

Пластични кеси + хартиени кутии, прилагодени етикети, комплети за мешани пакувања, мали кутии за малопродажба, баркодови на надворешната кутија итн.
