Мазни површински навртки со нитни заковани глава

Навртките со мазни површински контра-потонати глави се решението што го специфицирале инженерите кога се потребни мазна површина и сигурна, постојана точка на прицврстување со навој – и како посветен производител на сврзувачки елементи, Xiaoguo® инвестира многу во истражување и развој за да создаде токму такви иновативни дизајни на сврзувачки елементи што решаваат проблеми.

Модел:GB/T 17880.2-1999

Испрати барање

Опис на производот

Кога ќе ги набљудувате навртките со мазна површина од надвор, првото нешто што ќе го забележите се нивните конусни глави - чиј внатрешен агол е стандарден 100 степени или 120 степени. Оваа форма овозможува навртките да бидат совршено рамни со површината на поврзаниот материјал.

Главното тело на овие навртки или има виткање (со мали испакнатини) или има жлебови. Ова го спречува нивното ротирање за време на инсталацијата и исто така го спречува нивното ротирање за време на употребата. Под главата има цврста рачка. Кога ќе ја притиснете оваа рачка, таа ќе се деформира нанадвор (во радијална насока), со што ќе формира цврста и трајна брава.

Оваа специфична форма и дизајн не само што обезбедуваат атрактивен изглед, туку и ги прават навртките исклучително отпорни на силата на извлекување - со што е помала веројатноста да се извлечат.

Предности на производот

Мазни површински навртки со закована глава може да заштедат значителен износ на трошоци бидејќи го поедноставуваат процесот на склопување. Тие се лесни за инсталирање и не бараат многу специјализирани алатки - со што се намалуваат трошоците за работна сила.

Ако се споредат со заварени влошки со навој или со користење на посложени системи за прицврстување, овие навртки се поевтини по цена додека го одржуваат истото ниво на цврстина. Заштеденото време за време на производството, во комбинација со издржливоста на поврзувањето, ги прави вкупните трошоци за користење на навртки со завртки многу исплатливи за производителите кои произведуваат големи количини производи.

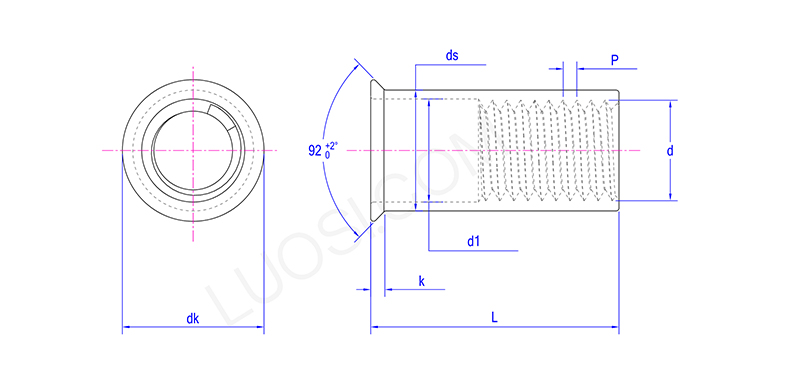

Параметри на производот

Пон	М3	М4	М5	М6	М8	М10	М12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds макс	4.97	5.97	6.97	8.97	10.97	12.97	14.97
дс мин	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 макс	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 мин	4	4.8	5.6	7.5	9.2	11	13
dk макс	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Smooth Surface Countersunk Head Riveted Nuts

Најчесто поставувани прашања

П: Можете ли да ги дадете деталните димензионални спецификации и техничките цртежи за вашите навртки со нитни навртки со мазна површина?

О: Апсолутно. Ви даваме целосни листови со технички податоци и CAD цртежи за сите наши навртки со заковани глави со мазна површина. Овие документи ги прикажуваат сите клучни димензии - како аголот на главата (обично 90° или 100°), дијаметарот и дебелината на главата, големината на конецот и опсегот на држење.

Опсегот на држење е само вкупната дебелина на материјалот што навртката може безбедно да ја прицврсти. Важно е да бидете сигурни дека вашата дупка со потонатиот дел е усогласена со овие спецификации. На тој начин, навртката се вклопува на исто ниво и работи како што треба.
