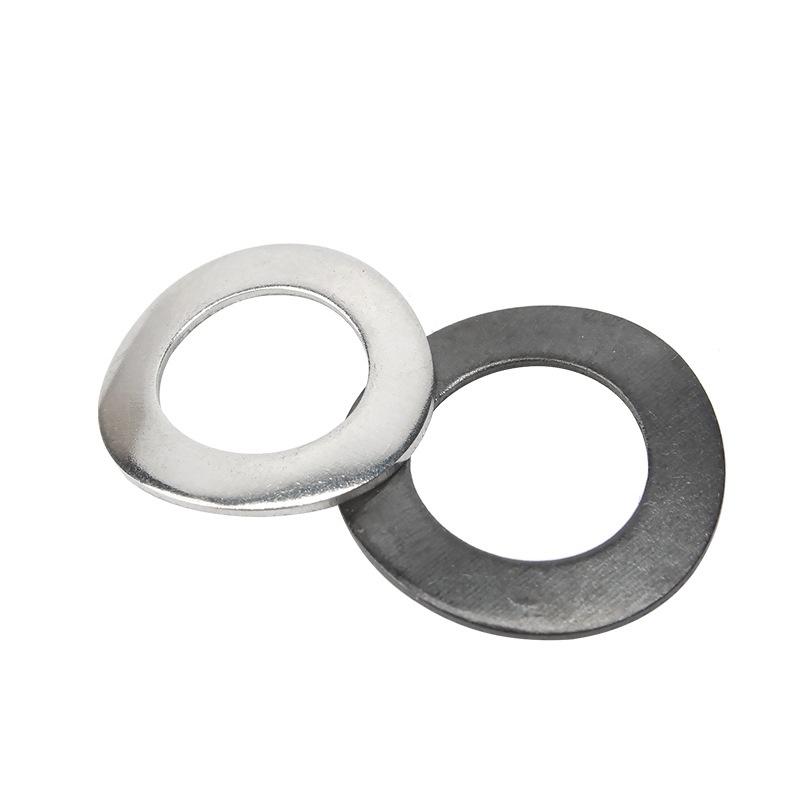

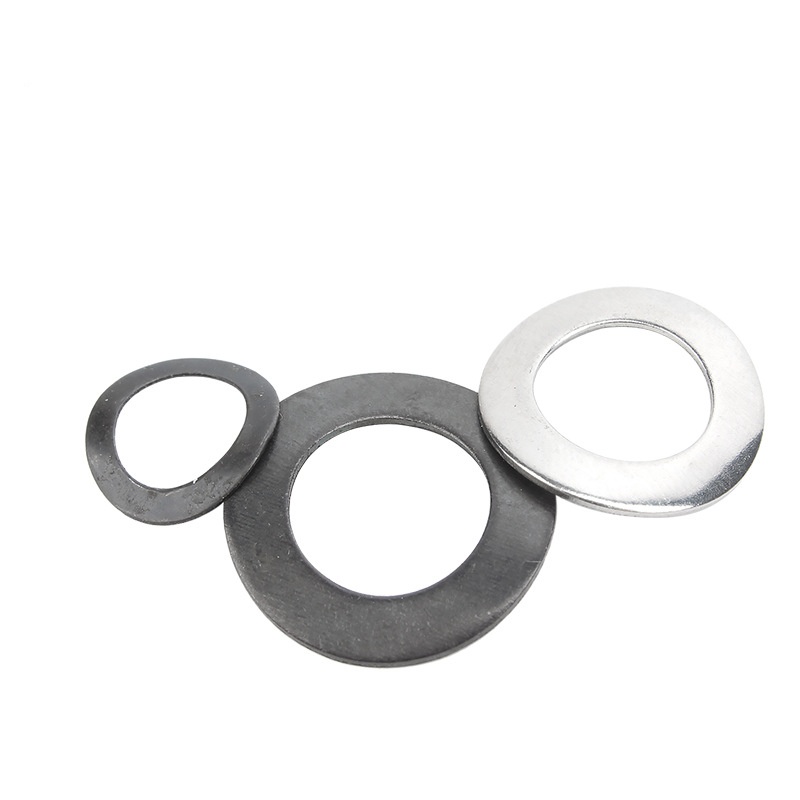

DIN137A Заоблена пружинска мијалник

DIN137A заоблената пружинска машина за перење произведена од фабриката Xiaoguo® има уникатен дизајн. Овој дизајн може да обезбеди стабилна аксијална сила пред оптоварување помеѓу компонентите како што се лежиштата, да го елиминира аксијалниот клиренс, да спречи тресење на подлошките и со тоа да избегне да влијае на целокупната употреба.

Испрати барање

Опис на производот

DIN137A заоблената пружинска мијалник е еластична метална заптивка со единечна или повеќекратна структура на свиткување во облик на лак. Таа генерира еластична сила пред оптоварување преку сопствената деформација на лакот и се составува под завртките и навртките. Се користи за отстранување на јазот во поврзувањето на прицврстувачите, одржување на силата пред оптоварување, компензација за термичко проширување или абење и отпорност на умерени вибрации.

Име	DIN137A Заоблена пружинска мијалник
Материјал	Нерѓосувачки челик / легиран челик / јаглероден челик / месинг / челик за пролет
Стандарди	DIN137A
Нишка	Метрички/Метрички
Големини	М2-М12
Заврши	Цинк/Црно/Природно/други
Приспособливо	ДА
Примерок	ДА

Структура Вовед

Како изгледа структурата на DIN137A заоблена пружинска мијалник? Во едноставни термини, тоа е мал метален прстен со форма на лак.

【Целна форма】

DIN137A заоблената пружинска машина за перење не е обична рамна машина за перење. Ако го држите во рака, ќе видите дека сам се испакнува, не останува рамно. Во зависност од начинот на кој се испакнува, главно постојат две структури:

(1) Облик на лак со еден бран (како мал лачен мост)

Целата машина за перење има форма на еден лак, при што средината е повисока, а страните се пониски, што наликува на мини лачен мост. Во својата слободна состојба, неговата природна висина е многу поголема од нејзината дебелина. Кога ќе се израмни, ќе генерира обратен потисок.

(2) Повеќебранови (како брановидни чипсови)

Машината за перење има два, па дури и повеќе бранови, при што врвовите и долините се наизменично и се вртат околу обемот. Кога оваа структура е компресирана, деформацијата не е толку значајна како онаа на еден бран, но еластичноста е порамномерна.

Овие два типа на подлошки се комплетни кружни прстени, со дупка во средината и без засеци околу рабовите. Дебелината на материјалот е иста насекаде.

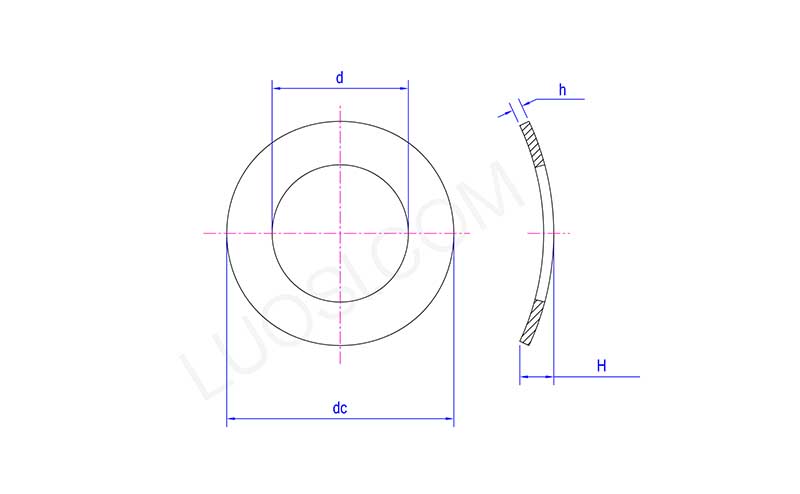

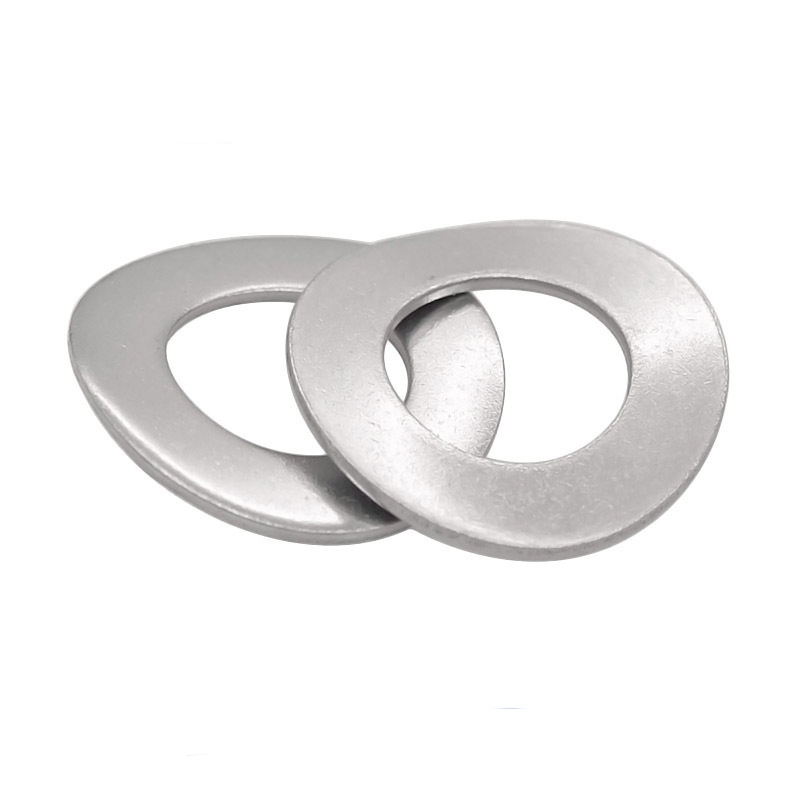

DIN137A Curved Spring Washer

Пон	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
г мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc макс	4.5	5.5	6	8	10	11	15	18
H мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Клучни структурни делови】

(1) Контура во облик на лак (јадро)

Дихтунгот не е рамен во својата слободна состојба; наместо тоа, претставува една лак површина (како лак мост) или повеќе бранови (како бранови) долж кружната насока.

Оваа крива/бранова форма е извор на еластичност.

(2) Несечење со затворена јамка

DIN137A заоблената пружинска машина за перење е комплетен прстен без никакви спирални исечоци.

(3) Пресек со униформа дебелина

Дебелината на дихтунгот е рамномерна низ целиот обем, без постепена промена или локално разредување.

(4) Однос на надворешниот дијаметар со внатрешниот дијаметар

Односот на надворешниот и внатрешниот дијаметар влијае на вкочанетоста и потпорната површина на машината за перење.
