Заробените прицврстувачи за прицврстување на прицврстувачите имаат различни третмани со површини. Тие помагаат во борбата против 'рѓата, да го направат лемењето поедноставно, оставете ја електричната енергија да тече подобро, па дури и да ги натера да изгледаат поубави.
Вообичаени се електролитичко обложување на никел, калај-облога (чиста или легура), легура на цинк-никел легура (што е подобро во борбата против 'рѓата) и сребрена обвивка (добро за да дозволите проток на електрична енергија).
Кој третман што го избирате зависи од тоа што му е потребна на околината, процесот на лемење и што е потребно за електрични перформанси.
За време на инсталацијата, затегнувањето на затегнување се става со помош на процес на заниткување за да се обезбеди силна врска, отпорна на вибрации.
Заостанатиот прицврстувач за прицврстување на заробеништво доаѓа во многу стандардни големини, а исто така можете да добиете и обичај.

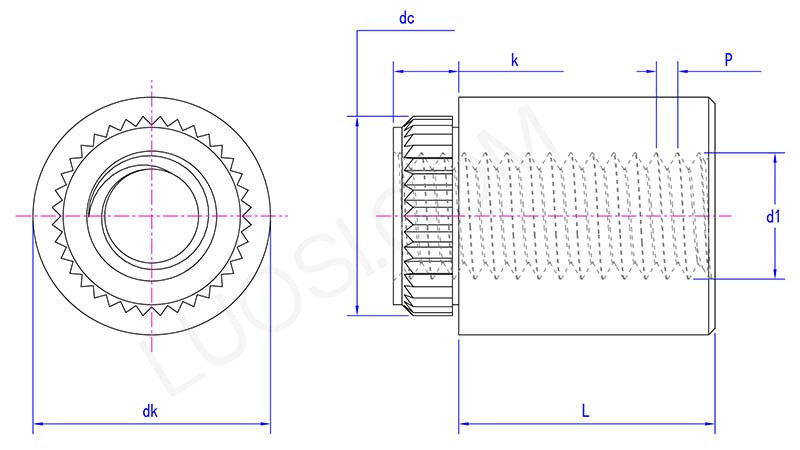

Главните спецификации го вклучуваат дијаметарот на обетката (и шанкот и главата), вкупната висина, големината и должината на конецот (ако крајот на обемот има навои), и големината на дупката потребна во PCB.
Добивањето на димензиите правилно е важно. Обезбедува дека столчето се вклопува правилно во PCB, ја добива вистинската сила за стегање кога ќе го занишате и работи со другите делови со кои се поврзува.
Пон |
М3 | М4 |
P |
0.5 | 0.7 |
DC Max |
4.36 | 6.76 |
ДЦ мин |
4.47 | 6.6 |
Д1 |
М3 | М4 |
К Макс |
2.29 | 2.29 |
ДК Макс |
5.69 | 8.87 |
ДК Мин |
5.43 | 8.61 |
Колку тежина може да се справи со прицврстувачот на заробеништво, зависи многу од нивната големина, како дијаметар и должина, од кој материјал се направени (челик или алуминиум), колку е густ PCB и големината на дупката.
Како, типично столче од не'рѓосувачки челик од 3мм во 1,6мм PCB обично може да се справи со 300-500 N (тоа е 30-50 кг) сила за влечење.
Имаме технички чаршафи што ја наведуваат силата на смолкнување и влечење. Секогаш проверувајте ги овие спецификации за да бидете сигурни дека обетката што ќе ја одберете може да се справи со механичките потреби на она за што го користите.
