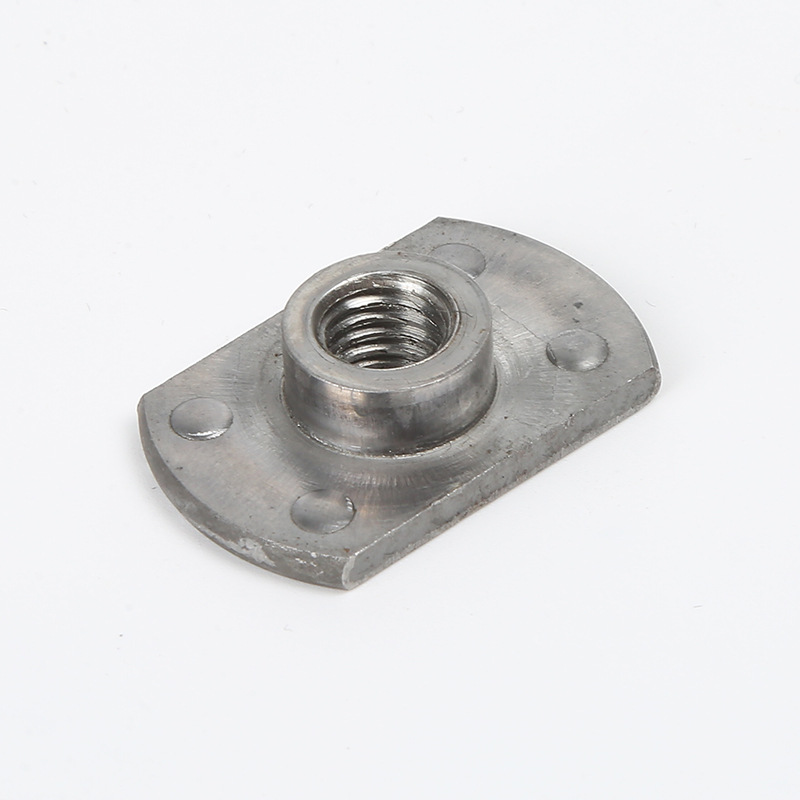

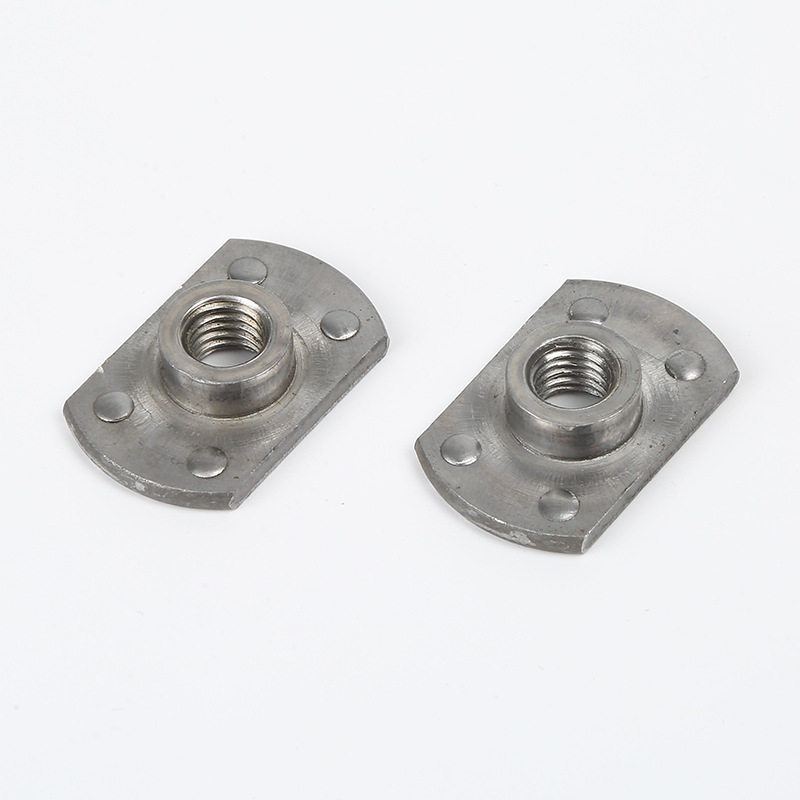

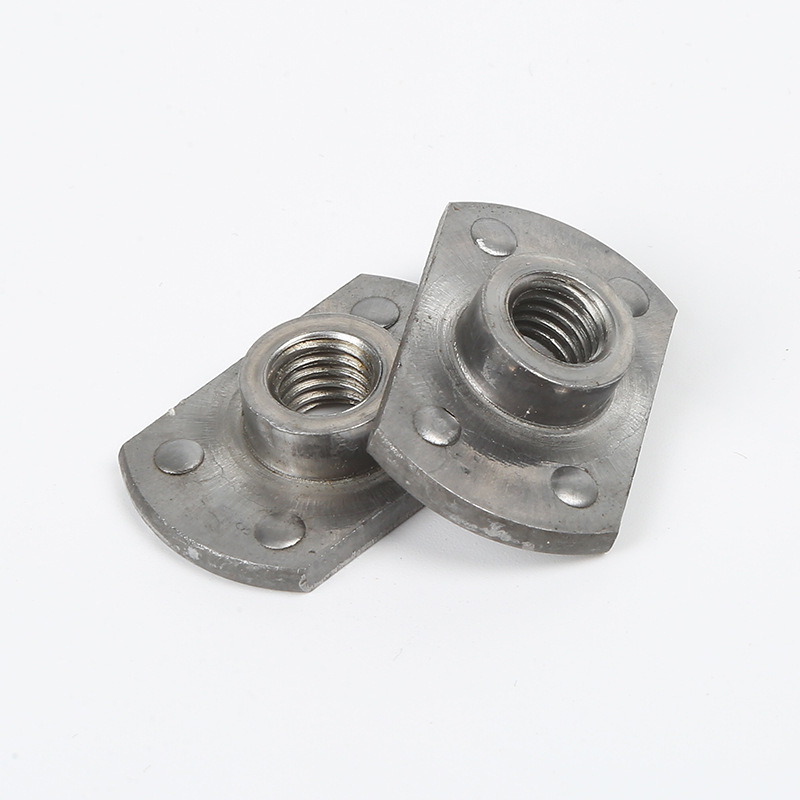

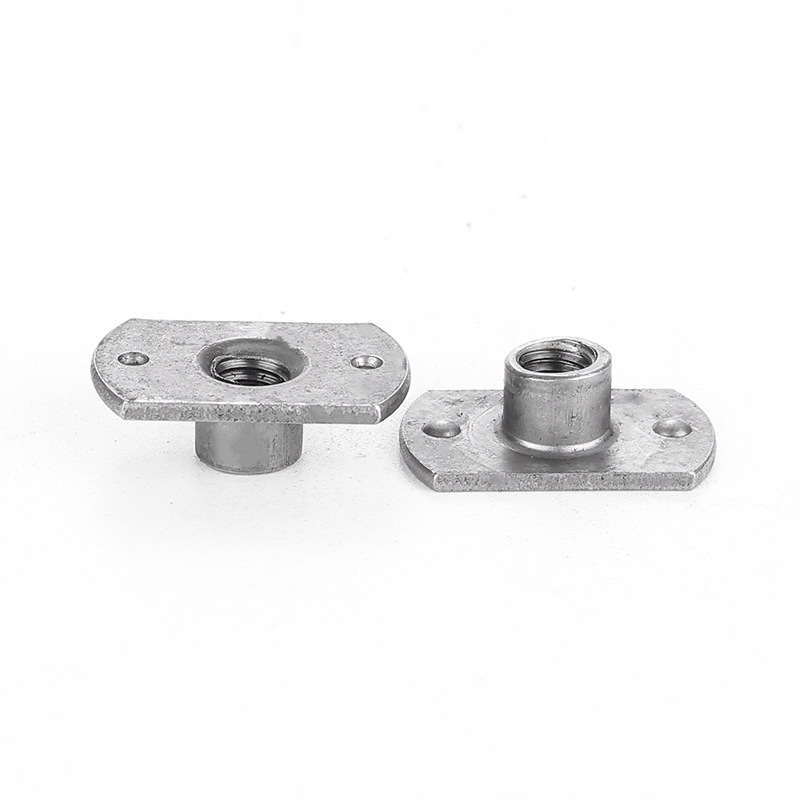

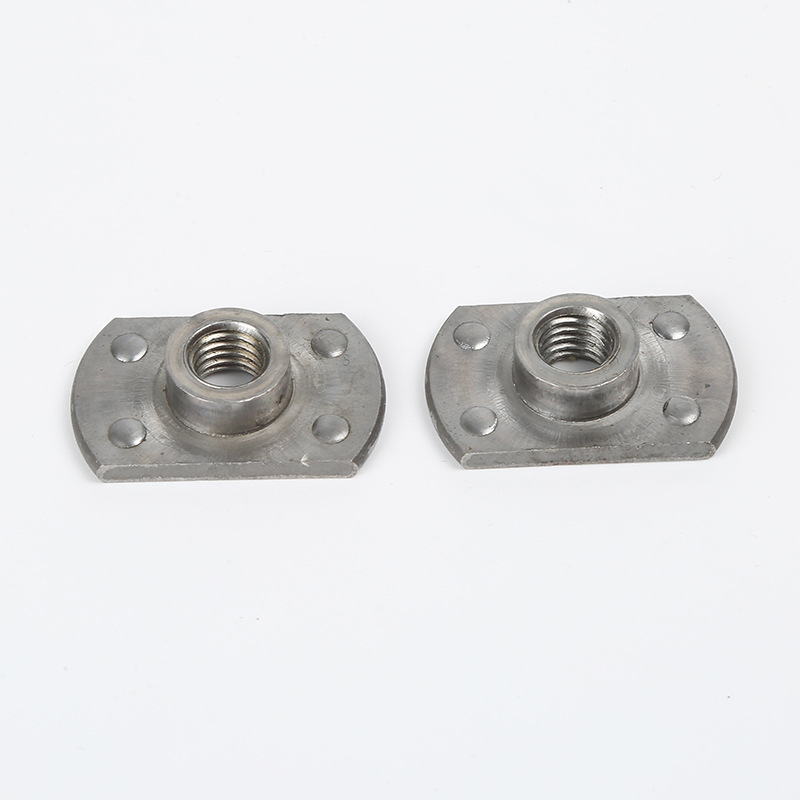

Интегрални навртки за заварување во Т стил

Овој уникатен профил во форма на Т на навртките за заварување со интегрален Т стил обезбедува подобрена стабилност и усогласување за време на процесот на заварување. Сигурната и навремена испорака останува клучна заложба на Xiaoguo® кон своите глобални клиенти, вклучувајќи ги производителите, дистрибутерите и индустриските партнери, обезбедувајќи непречено работење низ нивните синџири на снабдување.

Модел:JIS B1196-3.2-1994

Испрати барање

Опис на производот

Навртките за заварување со интегрален Т стил имаат стандардни големини засновани на големината на конецот - како M4, M5, M6, M8, 1/4"-20, 5/16"-18 - како и дијаметар на прирабница, вкупна висина, висина на проекција и дизајн на ногата.

Постојат клучни стандарди што ги следат, како што се ISO 10511, DIN 928 (многу се користи во Европа) и различни спецификации на производителот на автомобили. Димензиите се чуваат точни за да се осигураме дека заварувањето работи исто секој пат, нишките се вклопуваат правилно и се монтираат рамно.

Да се избере навртката за заварување со вистинска големина Т-стил за дебелината на металниот лим е навистина важно. Тоа осигурува дека заварот е силен и спојот добро се држи.

Предности на производот:

Откако ќе се инсталираат навртките за заварување во интегрален Т стил, не им треба многу одржување. Пред да ги користите, само чувајте ги на суво место и чувајте ги маслата или исфрлете ги - тие можат да го збркаат заварувањето.

Главната работа е правилно да ги поставите поставките за заварување: струја, време, притисок. Тоа осигурува дека заварот е силен и конзистентен. Колку добро се држат со текот на времето најмногу зависи од тоа колку е добар првичното заварување и дали материјалот или површинската обработка е соодветна за местото каде што се користат.

Ако се правилно заварени, навртките за заварување во интегрален стил Т остануваат ставени како трајно решение со навој без гужва онолку долго колку што е во употреба целиот склоп.

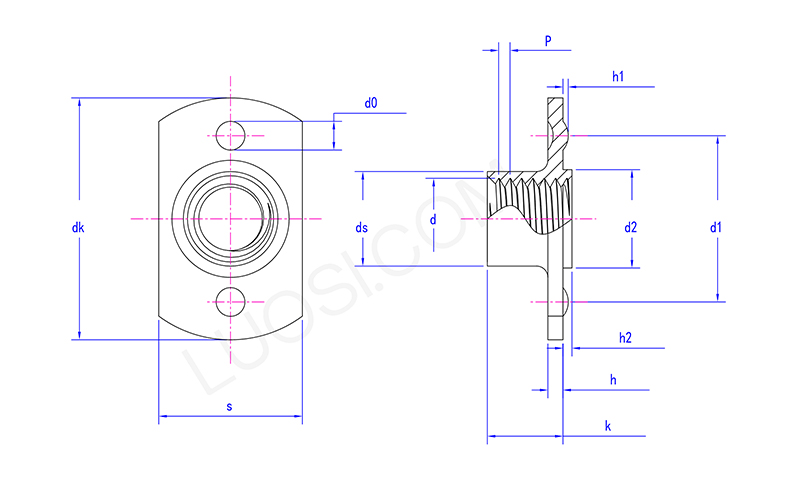

Пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1 на 1,25	1.25 на 1.5	1,5 на 1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk мин	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
дс мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
к мин	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
ч мин	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
ч2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 мин	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
h1 мин	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 мин	14.8	14.8	16.75	16.75	21.7	23.7

Унифицирани стандарди:

Ние сме строги за проверка на квалитетот преку изработка на навртки за заварување во интегрален Т стил. Тоа значи проверка на материјалите кога ќе влезат, мерење на работи како навои и висина на проекција на различни фази на производство и правење тестови кои кршат делови за да се провери јачината на заварот, колкав вртежен момент можат да преземат и отпорот на истиснување. Ние, исто така, ја проверуваме завршната обработка на површината и земаме примерок од конечните серии користејќи AQL стандарди.

Ние користиме статистичка контрола на процесот за да се осигураме дека секоја навртка во Т-стил останува конзистентна и ги исполнува спецификациите.
