Шестоаголна прирабница самоприслушување Бетонски сидро Болт

Фабриката Xiaoguo има долгогодишно искуство во извозна трговија. За време на изградбата, мора да се контролира разумниот вртежен момент на затегнување за да се избегне соголување на конците и оштетување на основниот материјал. Материјалите од јаглерод и не'рѓосувачки челик се прилагодуваат на различни температурни услови, обезбедувајќи сигурна и сигурна инсталација.

Испрати барање

Опис на производот

Следното е вовед во механичките својства и параметрите за инсталација на завртките за сидро од бетон со самоприслушување со шестоаголна прирабница од Кина Xiaoguo®.

1.Препорачани параметри за инсталација

Номинален дијаметар	Дијаметар на дупчалка (мм)	Длабочина на дупчење (мм)	Минимална дебелина на подлогата (мм)	Минимален клиренс (мм)	Минимално растојание (мм)	Вртежен момент на инсталација (N·m)
М6	6.0	45	80	45	60	8-12
М8	8.0	55	90	50	70	15-20
М10	10.0	70	110	60	85	30-40
М12	12.0	90	140	75	100	50-65
М16	16.0	115	180	95	130	90-110

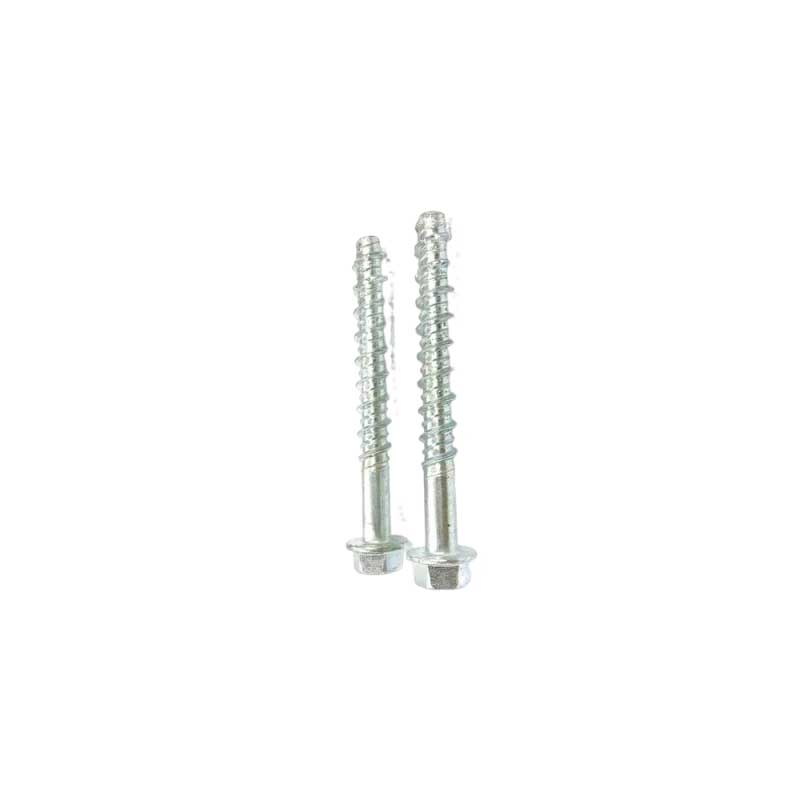

Hexagon Flange Self Tapping Concrete Anchor Bolt

Начин на дупчење: Користете дупчалка со чекан заедно со дупчалка од тврда легура.

Барања за чистење: Користете воздушна пумпа или правосмукалка за да дувате најмалку 4 пати. Во дупката не треба да има видлива прашина.

Алатки за монтирање: Ударен клуч или вртежен клуч, со шестоаголна приклучница.

2. Инсталациски вртежен момент и барања за затегнување

Вртежниот момент за инсталација треба да се одржува во препорачаниот опсег. Недоволниот вртежен момент ќе доведе до несоодветно закотвување; прекумерниот вртежен момент може да предизвика лизгање на конецот или локално оштетување на бетонот.

По монтажата, долната површина на главата на прирабницата треба да биде во близок контакт со фиксната компонента, а завртката за сидро од бетон со самоприслушување со шестоаголна прирабница не треба да се врти со рака.

3. Ограничувања на животната средина и температурата

Применлива температура на околината: јаглероден челик, електро-галванизиран слој: -40°C до +80°C

Нерѓосувачкиот челик може да издржи малку повисоки температури до ≤ 120°C.

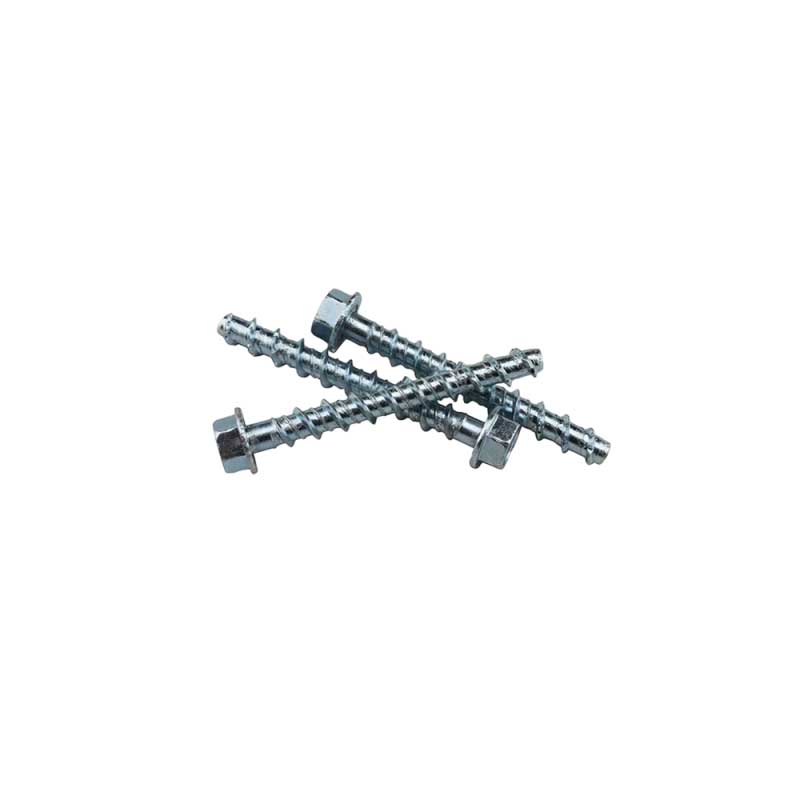

Hexagon Flange Self Tapping Concrete Anchor Bolt

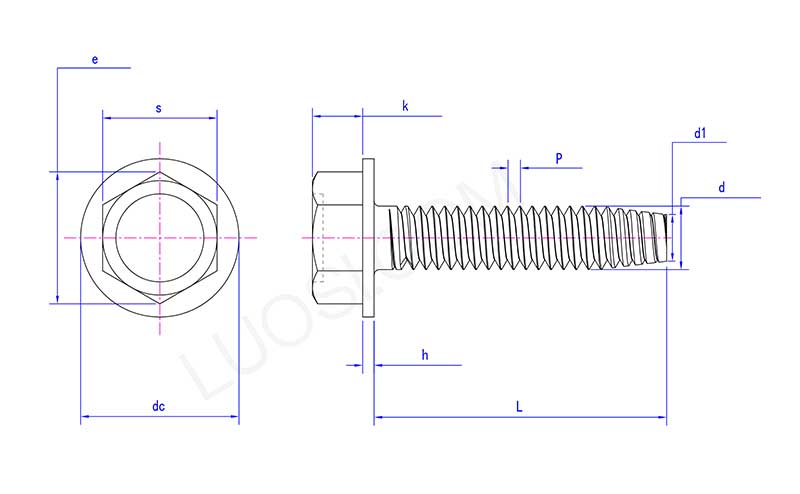

Пон	#2	#3
P	56	48
s макс	0.125	0.125
s мин	0.12	0.12
е мин	0.134	0.134
k макс	0.05	0.055
к мин	0.04	0.044
dc макс	0.166	0.177
од мин	0.154	0.163
h макс	0.016	0.016
ч мин	0.01	0.01
d макс	0.086	0.099
г мин	0.0813	0.0938
d1	0.068	0.078

Вообичаени грешки и решенија

Следниве се 4-те најчести грешки кои најверојатно ќе се случат при инсталирање на бетонска завртка со самоприслушување со шестоаголна прирабница, заедно со соодветните решенија.

1. Дијаметарот на дупчалката е неточен.

Перформанси: Употребена е дупчалка 1-2 mm поголема во дијаметар од завртката за сидро. Откако се навртуваше завртката за сидро, таа се олабави.

Причина: Дупката е преголема, а конецот не може да стигне до внатрешниот ѕид на дупката, што резултира со никакво ефективно зафаќање.

Правилен пристап: Користете дупчалка со ист номинален дијаметар како и завртката за сидро.

2.Недоволно чистење или нецелосно чистење на дупките

Перформанси: Отпорот многу варира кога се влегува.

Причина: Прашината се акумулира внатре во дупката, што го спречува заплеткувањето на конецот.

Правилна постапка: По дупчењето, дувајте воздух најмалку 4 пати додека издуваниот воздух не се ослободи од очигледна прашина. Алтернативно, можете да користите правосмукалка.

3. Длабочината на дупчењето е недоволна.

Перформанси: Завртката за прицврстување е целосно затегната, но прирабницата сè уште не дошла во контакт со фиксната компонента.

Причина: недоволна длабочина на дупката.

Правилен пристап: Длабочината на дупката треба да биде 5-10 mm поголема од ефективната длабочина на вградување на завртката за сидро.

4. Навалете при затегнување

Перформанси: Бетонскиот сидро за самопреслушување со шестоаголна прирабница се искривува откако ќе се навртува.

Причина: Дупчалката не е нормална или аголот на клучот што се користи при вметнување е неточен.

Правилен пристап: Држете ја електричната дупчалка нормална на подлогата за време на дупчењето; првично, држете ја завртката за прицврстување на место со раката кога ја навртувате.
