Завртка за машина за квадратна глава од одделение А

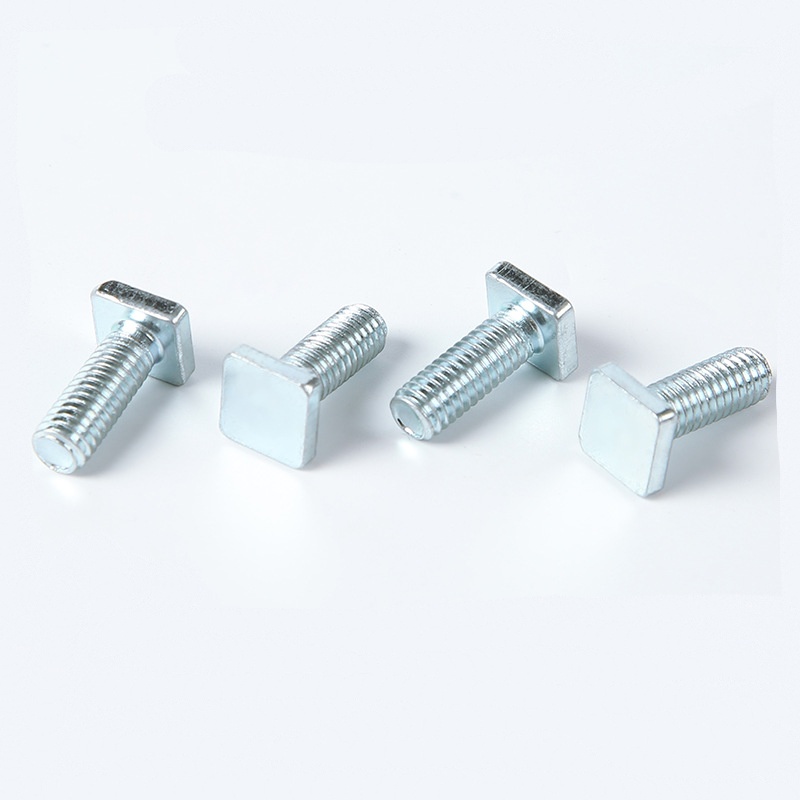

Завртката за машина за четвртаста глава Xiaoguo® Grade A на залиха има квадратен дизајн со квадратна глава. Тие можат да постигнат механичко заклучување против торзија, што може да ги подобри безбедносните нивоа во одредени работни средини.

Испрати барање

Опис на производот

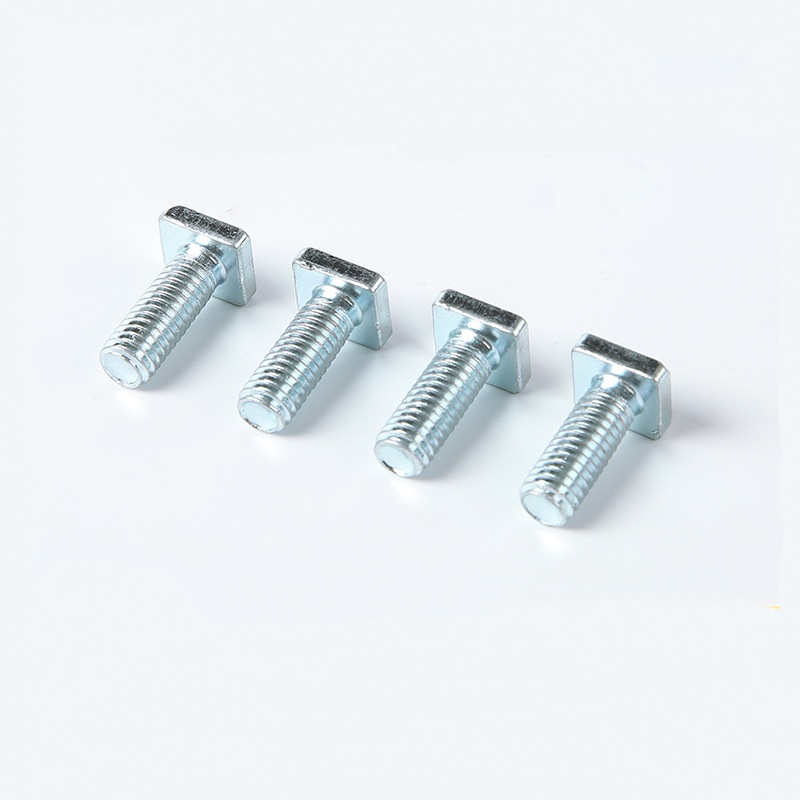

Завртката за машина со квадратна глава од степен А е тип на прицврстувач со квадратна глава. Се состои од квадратна глава и дел со шипка со навој. Обично се користи заедно со квадратни навртки или хексагонални навртки, или може директно да се навртува во дупки со навој. Квадратни завртки со глава беа главните прицврстувачи од 19 век до почетокот на 20 век. Тие беа широко користени во изградбата на инфраструктурата, како што се мостови и железници поради нивната леснотија на ковање и одличните перформанси против торзија. Во денешно време, благодарение на неговите уникатни дизајнерски предности, тој сè уште игра улога во тешките машини, железничките пруги, одржувањето на опремата и реставрацијата на старите згради.

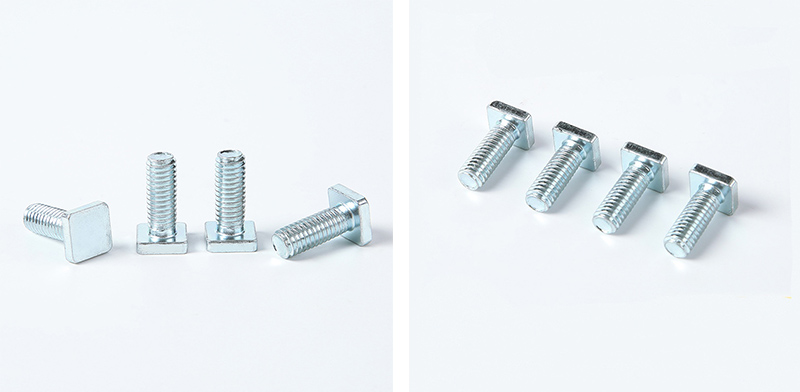

Grade A Square Head Machine Bolt

Структурни карактеристики

Резиме на структурните карактеристики на Завртката за квадратна глава од одделение А: Корелацијата помеѓу геометриските карактеристики и функционалниот дизајн.

Структурни компоненти Клучни карактеристики Основни функции

Глава Квадратна форма, широки спротивни страни, голема висина. Обезбедува пренос со висок вртежен момент, функција против лизгање, пријателска за склопување на слепи и удобен за втиснување ознаки.

Врат Рамен врат (анти-ротација), прирабница (лого), краток игла (водење) Механички анти-ротација, заштита на површината на работното парче, водење со слепа дупка

Дел од вратило Делумно навој (мазен дел на вратило) Отпорен на оптоварување на смолкнување, обезбедува прецизно позиционирање и избегнува концентрација на стрес во навоите

Дел со навој Главно крупни заби, толеранција 6гр. Врска со висока јачина, сигурно соработува со навртката.

Тип на крај Рамен крај / Заоблен крај / Цилиндричен крај Погоден за различни услови на инсталација

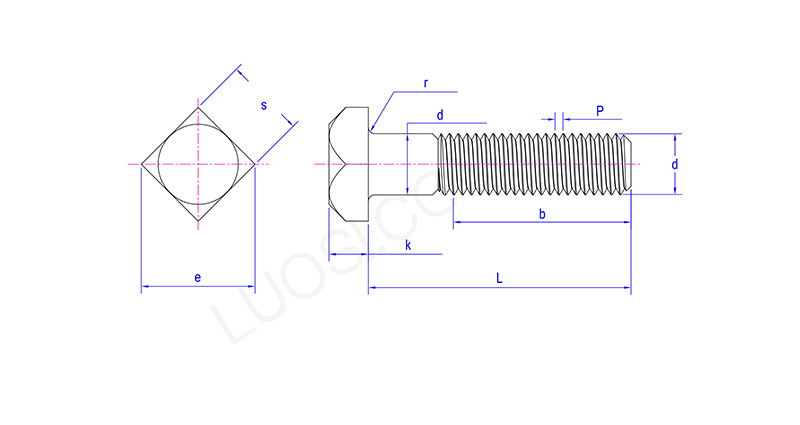

Grade A Square Head Machine Bolt

Пон	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420 година	8\|1220 година	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s мин	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мин	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
к мин	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
р мин	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Подготовки пред употреба

Пред да планирате да ја користите завртката за машина со квадратна глава од степен А, би препорачале да ги проверите овие ставки.

(1) Потврдете го совпаѓањето на спецификациите на завртките

Спецификации на конецот: Осигурете се дека дијаметарот на конецот и чекорот на завртката со квадратна глава се сосема исти како оние на соодветната навртка или дупка со навој.

Избор на должина: Должината на завртката треба да биде таква што откако ќе се затегне навртката, на крајот од завртката се изложени 2 до 3 целосни навои.

Димензии на страната на главата: проверете дали ширината на квадратната глава одговара на големината на отворот на користениот клуч.

Оценка за јачина: Изберете ја соодветната оценка по потреба.

(2) Проверете ги позициите на дупките на работното парче

Тркалезна дупка наспроти квадратна дупка: Обичните завртки со квадратна глава можат да поминат низ тркалезната дупка. Меѓутоа, ако е потребно против вртење, мора да се направи претходно издупчена површина за инсталација за квадратната дупка на работното парче, со што ќе се овозможи вметнување на квадратниот врат на главата.

Толеранција на дијаметар: Дијаметарот на тркалезната дупка треба да биде 0,5 до 1,0 mm поголем од дијаметарот на стеблото на завртката.

Заокружување на аголот на дупката: Ако главата на завртките на машината со квадратна глава од степен А треба целосно да се залепи на површината на работното парче, дупката треба да се заокружи или да се потопи.

(3) Чистење и подмачкување

Отстранете ги дамките од масло, железните филови, старите облоги и другите остатоци од конците.

За материјали од нерѓосувачки челик или средини со висока температура, се препорачува да се нанесе средство против адхезија или маст за подмачкување молибден дисулфид на навоите.

За обичните завртки од јаглероден челик, може да се нанесе мала количина масло за да се намали коефициентот на триење.
