Фирма DIN 7981 Торкс завртка за прислушување

Завртка за прислушување на фирмата Xiaoguo® DIN 7981 - достапни се прилагодени должини, премази и материјали. Одлично за слепи склопување или линии со висок вртежен момент (без камери). Цените на големо се подготвени - побарајте понуда.

Испрати барање

Опис на производот

Според условите за инсталација, цврстата завртка за тапкање DIN 7981 torx обезбедена од Xiaoguo® ги има следните пет предности, што ги прави префериран избор за индустриските купувачи кои сакаат да купат сигурни сврзувачки елементи за апликации со висок вртежен момент.

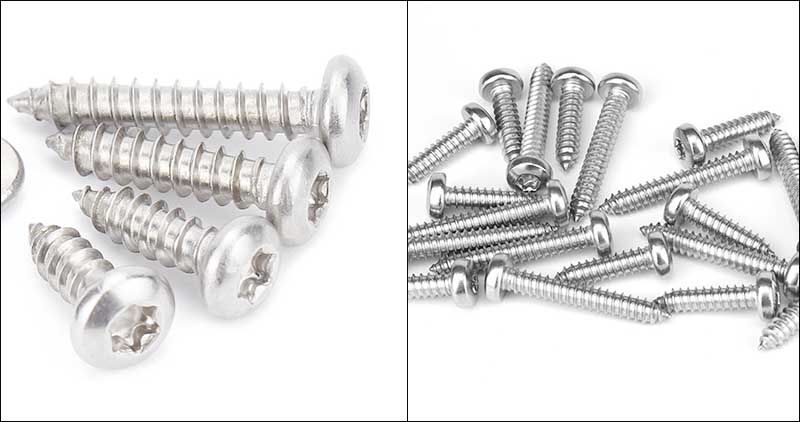

firm DIN 7981 torx tapping screw

Ситуации кои бараат заклучување со висок вртежен момент

На пример, при фиксирање на металниот држач на дебела челична плоча или тврдо дрво, ако се користи заедничкиот вкрстен отвор, може да се лизне кога силата е преголема. Структурата со 6 лобуси со шест ливчиња може да издржи поголем вртежен момент и нема да го оштети отворот и е погодна за работа со ударен клуч или вртежен клуч.

Лош вид или тесен оперативен простор

На пример, во аглите на дистрибутивната кутија или длабоко во внатрешноста на шасијата на автомобилот, каде што очите не можат да ги видат главите на завртките, може да се потпрете само на допир. Кога клучот е вметнат во 6-те лобуси, тој автоматски ќе се израмни и не е склон да се навалува. Покрај тоа, нема да излезе откако ќе се вметне.

Поправете го пристапот што бара често расклопување и склопување

На пример, капаци за проверка на опремата и задни капаци на табли со инструменти. 6-те лобуси може постојано да се вметнуваат и отстрануваат без да се истрошат толку брзо како оние со вкрстени слотови. Во комбинација со материјал од нерѓосувачки челик, тие можат постојано да се користат долго време.

Автоматска склопна линија

За време на масовното производство, работниците работат со електричниот шрафцигер со фиксен вртежен момент. 6-те лобуси се тесно усогласени со клучот и нема да се олабават поради вибрации, намалувајќи го времето на застој за прилагодување. Рамната глава има едноставна форма и вибрирачката маса непречено ги храни завртките.

Меки основни материјали (пластика, тенок алуминиумски лим, композитни материјали од дрво-пластика)

Големата рамна површина на цврстата глава DIN 7981 torx завртка за тавче може да спречи вовлекување; навоите за самодупчење директно се формираат, за разлика од машинските завртки кои бараат навртки или навој.

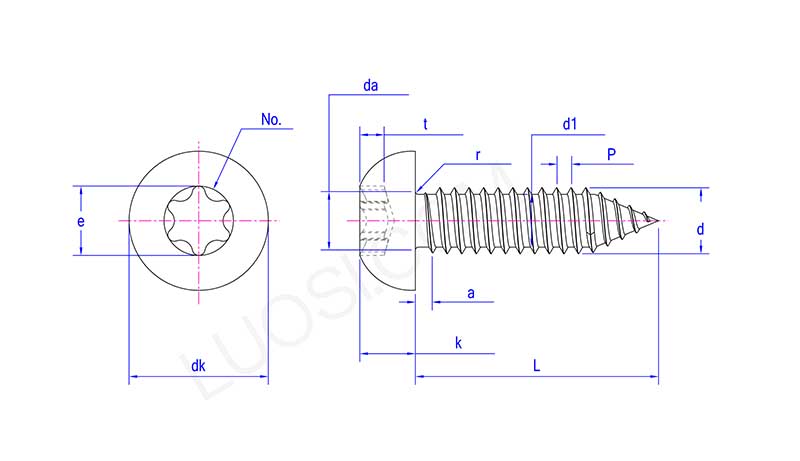

firm DIN 7981 torx tapping screw

Пон	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
макс	3.5	4.1	4.9	5.6	6.3	7.3
dk макс	5.6	7	8	9.5	11	12
dk мин	5.3	6.64	7.64	9.14	10.57	11.57
k макс	2.4	2.6	3.1	3.7	4	4.6
к мин	2.15	2.35	2.8	3.4	3.7	4.3
r макс	0.1	0.1	0.2	0.2	0.25	0.25
бр.	Т10	Т15	Т20	Т25	Т25	Т30
e	2.8	3.35	3.95	4.5	4.5	5.6
т макс	1.27	1.4	1.8	2.03	2.03	2.42
т мин	1.01	1.14	1.42	1.65	1.65	2.02
d макс	2.9	3.53	4.22	4.8	5.46	6.25
г мин	2.76	3.35	4.04	4.62	5.28	6.03
d1 макс	2.18	2.64	3.1	3.58	4.17	4.88
d1 мин	2.08	2.51	2.95	3.43	3.99	4.7

Прилагодена услуга

Нудиме флексибилни услуги за приспособување за цврстата завртка за тапкање DIN 7981.

Прилагодена содржина

Должина: Стандардна должина 4 - 120 mm

Дијаметар: Прилагодено според вашите барања

Облик на глава: Дијаметарот и висината на капачето може малку да се прилагодат според цртежот.

Спецификација на 6 лобуси: Типот на отворот е прилагоден според наведената големина на дупчалката што ја давате.

Тип на конец: AB тип (нормално самоприслушување), тип C (со жлеб за сечење), триаголен конец за заклучување.

Материјал: јаглероден челик; Нерѓосувачки челик 304, 316; Месинг, алуминиумска легура.

Површинска обработка: Електро-галванизирање (сино-бел/жолт цинк), галванизирање на топло, Дакромет премачкување, оцрнување, фосфатирање, механичко поцинкување.

Процес на приспособување

Обезбедете ги цртежите (во формат PDF/DWG) или испратете физички примероци, наведувајќи ги барањата за количина, материјал и површина.

2-дневна проценка

По потврдата, ќе се направи калапот и ќе се направи прототип. Примероците ќе бидат готови за 7 до 15 дена.

Пробно производство во мали размери (500 - 2000 парчиња), проследено со тестирање за системска интеграција. Ако нема проблеми, тогаш ќе се изврши масовно производство.

Резиме

Без разлика дали се работи за промена на должината на цврстата завртка за тапкање DIN 7981, менување на материјалот или дизајнирање на сосема нова спецификација, само кажете ни ги вашите барања и ние ќе најдеме решение.
