12 завртки со шилести заби со прирабница

Завртките со 12 запци со прирабница често се погодни за проекти кои бараат цврсти и противлизгачки врски. Може да обезбеди подобар вртежен момент и да спречи лизгање на завртките за време на процесот на затегнување. Завртките произведени од фабриката Xiaoguo® се во согласност со стандардот за извршување на MS 14157B-1978.

Испрати барање

Опис на производот

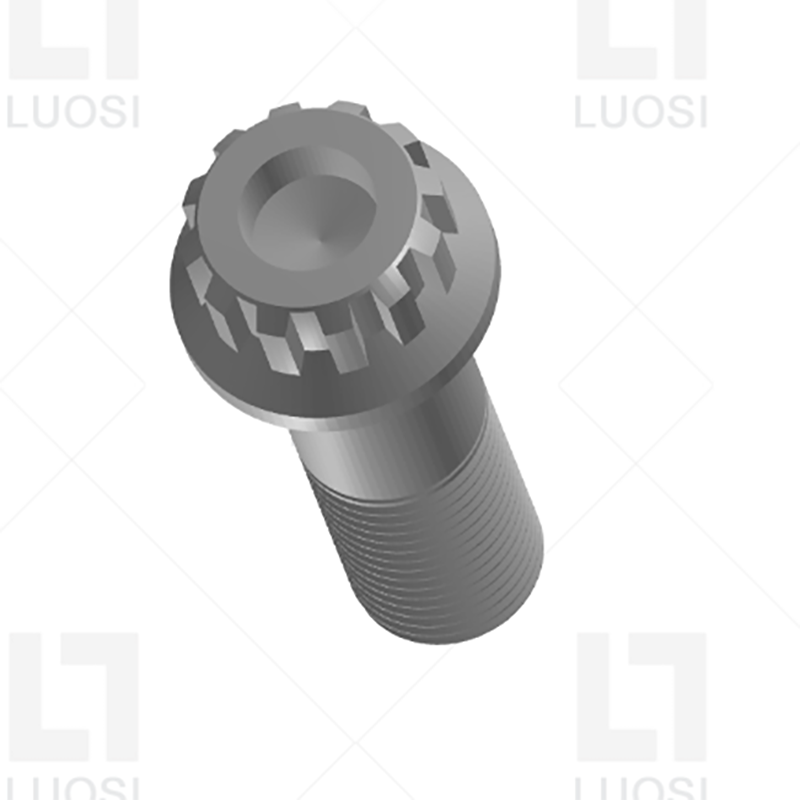

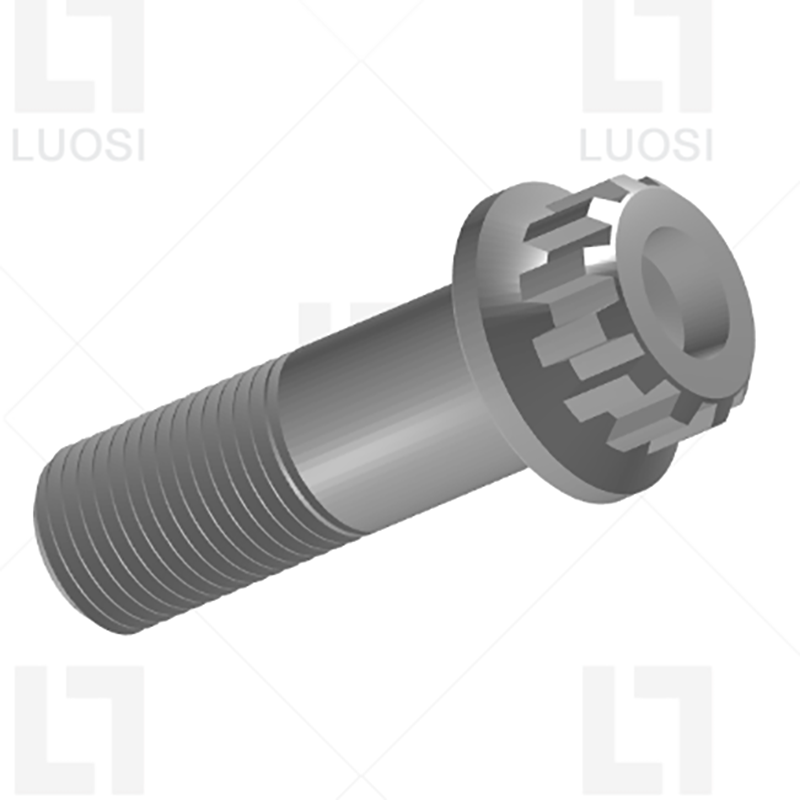

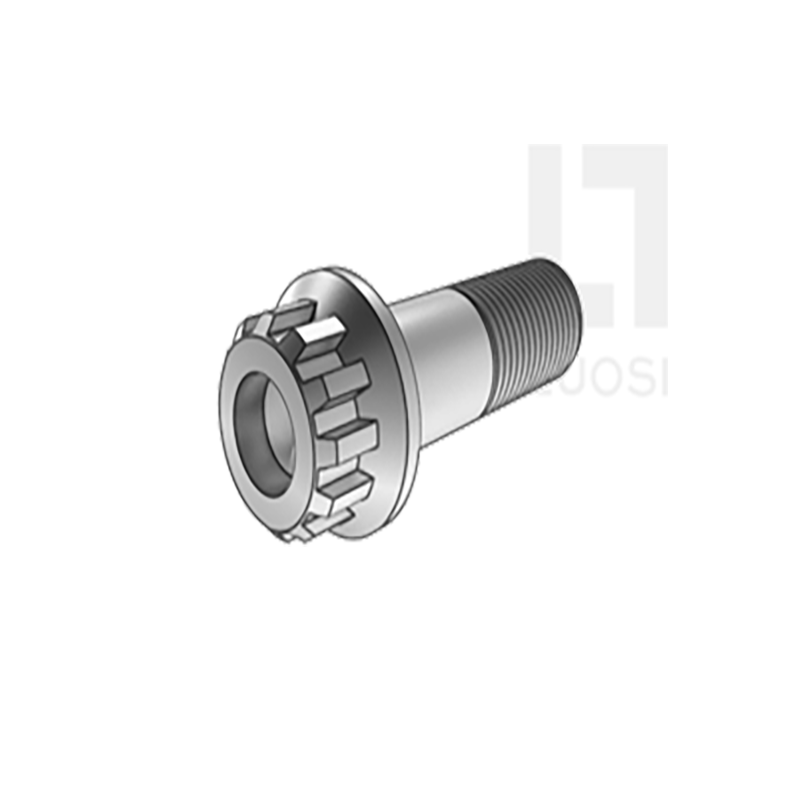

Главата на завртките со шилеста со 12 заби со прирабница е дизајнирана со 12 заби, кои можат тесно да се вклопат со соодветниот клуч за шилеста. На неговото дно, има прирабница како заптивка, која може да ја зголеми површината за контакт со поврзаниот материјал.

Карактеристики на производот

Завртките со шилести со 12 заби со прирабница се карактеризираат со уникатна структура од 12 запци и прирабница. Спојницата со 12 заби обезбедува повеќе точки за примена на сила, што ја прави операцијата на затегнување попрецизна и мазна. Прирабниците го дисперзираат притисокот, ја подобруваат стабилноста на поврзувањето и спречуваат олабавување на завртките.

Овие завртки може да се поврзат со коренот на сечилото на турбината на ветер. Завртката на сечилото е подложена на центрифугална сила од 20 тони. Може да издржи товари. Главата на сплајн може да издржи хидрауличен вртежен момент од 1.000 N·m. Прирабницата може да спречи пукање на коренот на композитниот материјал поради микро-движење. Треба да се менува на секои пет години, а секое оштетено сечило чини дури 250.000 американски долари.

Завртките со 12 заби бараат соодветни шрафцигери. Тие можат да пренесат огромен вртежен момент без соголување, многу посупериорен од хексагоналните завртки. Вградената прирабница функционира слично како заптивка, така што можете да заштедите на дополнителни компоненти. Тој е многу погоден за одржување на тешка опрема.

Завртките со 12 запци со прирабница не се лесно да се манипулираат. Повеќето луѓе немаат алатки за сплајн. Прирабниците можат да ги држат завртките фиксирани под вибрации и се користат на јавни машини или железнички пруги каде што постои ризик од кражба. За области со високи вибрации (компресори, генератори), тие можат цврсто да се фиксираат. Возачот на сплајн нема да излезе. Опцијата со назабена прирабница може да ја гризне површината. Не е потребна машина за заклучување.

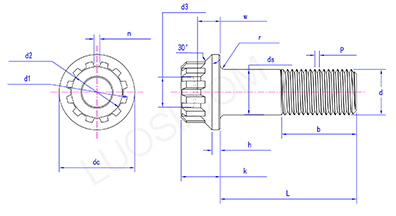

Параметри на производот

Пон	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
dc макс	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc мин	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k макс	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
к мин	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h макс	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
ч мин	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
б мин	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 макс	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 мин	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w мин	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds макс	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
дс мин	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 макс	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 мин	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 макс	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 мин	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n макс	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n мин	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r макс	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
р мин	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
